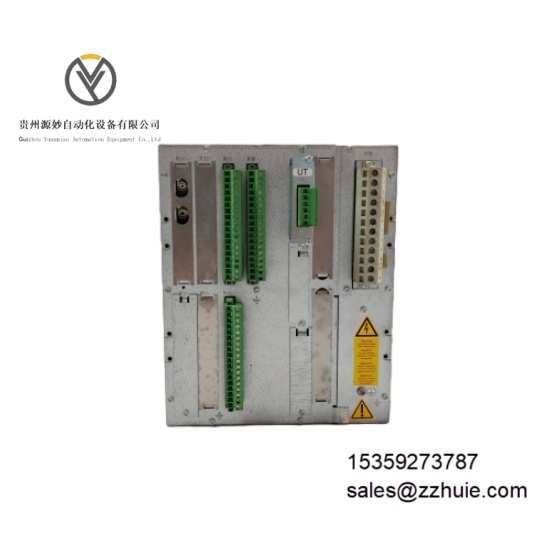

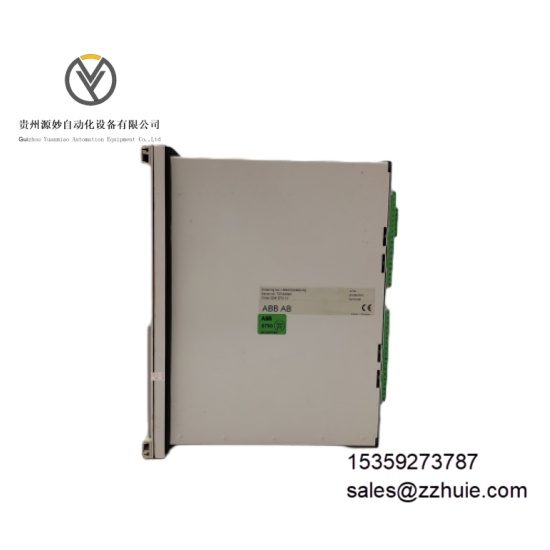

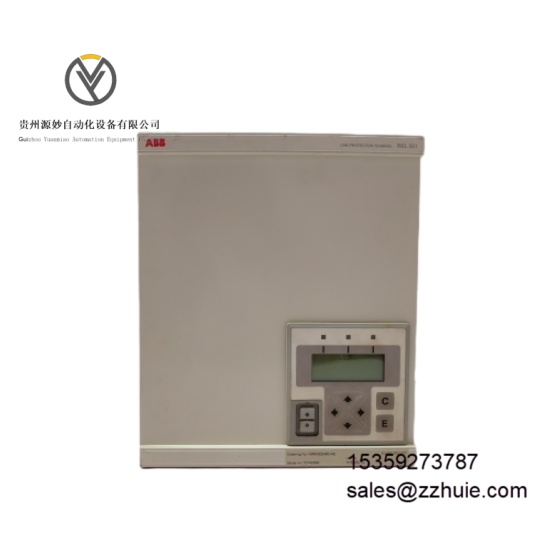

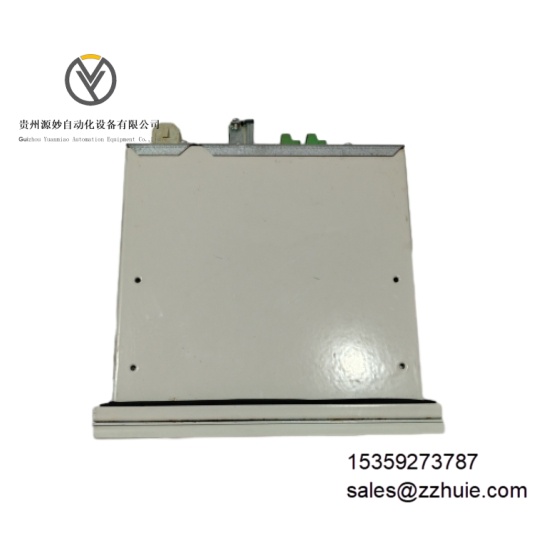

ABB REL551 1MRK002480-AE 综合保护继电器模块

产品说明

ABB REL551 1MRK002480-AE 是工业级微机综合保护继电器，专为中高压电力系统设备提供保护、监控与控制解决方案。其核心功能涵盖选择性故障隔离、实时运行参数监测、设备状态控制及数据通信，集成过流、差动、电压异常等多重保护逻辑，支持 IEC 61850 等主流工业通信协议，可无缝接入变电站自动化系统。设备配备图形化触摸屏操作界面，支持在线参数配置与故障数据追溯，采用抗干扰紧凑型设计，符合电力行业严苛的可靠性标准，是发电机、变压器、输电线路等设备安全运行的核心保护组件。

具体参数

• 电气参数供电电压：48/60/110/125V DC 或 100/110/220V AC（50/60Hz）宽范围输入额定功耗：正常运行 ≤20W，最大功耗 ≤30W模拟输入：6 路电流输入（额定电流 1A/5A 可配置）、3 路电压输入（额定电压 100V/220V）数字 I/O：8 路隔离数字输入（24V DC）、4 路继电器输出（额定 250V AC/DC，5A 持续载流）通信接口：2 路以太网（100Mbps）、1 路 RS-485 串口、1 路 USB 本地配置接口支持协议：IEC 61850 Ed.1、Modbus RTU/TCP、DNP 3.0隔离等级：输入 / 输出与系统回路间隔离电压 ≥2500V AC（1min），绝缘电阻 ≥100MΩ（500V DC）保护功能：三段式过流保护（定时限 / 反时限）、零序保护、差动保护、过压 / 欠压保护、短路保护、地漏电流保护

• 环境参数工作温度：-40°C 至 70°C（非冷凝）存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 168 小时无故障）抗电磁干扰：符合 EN 61000-4-2/3/4 标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电）抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准，X/Y/Z 轴各 2 小时）认证标准：CE 认证（EMC 与安全）、UL 61850 认证、IEC 61850 兼容性认证

• 机械参数尺寸：宽 144mm× 高 144mm× 深 175mm重量：约 2.5kg安装方式：19 英寸标准机架安装（4U 高度）外壳材质：阻燃增强塑料（UL 94 V-0 级）操作界面：3.5 英寸彩色触摸屏，支持图形化组态与故障数据查询指示灯：8 个三色 LED 指示灯，分别指示运行、故障、保护动作、通信状态

产品性能

模块保护动作时间 ≤50ms，逻辑处理周期 ≤10ms，可快速识别并隔离故障区域，避免事故扩大。模拟量测量精度 ≤±0.5% 满量程，频率测量范围 45-65Hz，精度 ±0.01Hz，支持 1-13 次谐波分析，总谐波畸变率（THD）测量精度 ±0.3%。

事件记录分辨率 1ms，可存储 500 条顺序事件记录（SER）与 50 条故障录波数据，录波时长最长可达 3.4s，故障信息可通过以太网实时上传至后台系统。支持 4 次自动重合闸，重合闸间隔 0.1-300s 可配置，具备 “先合后分” 逻辑联锁功能。

内置智能诊断模块，可检测电源异常、通信中断、I/O 通道故障、ADC 异常等 18 类故障，诊断覆盖率 ≥99%。设备平均无故障时间（MTBF）≥1,000,000 小时（25℃环境），支持在线组态下载与参数修改，组态更新时间 ≤20 秒。
