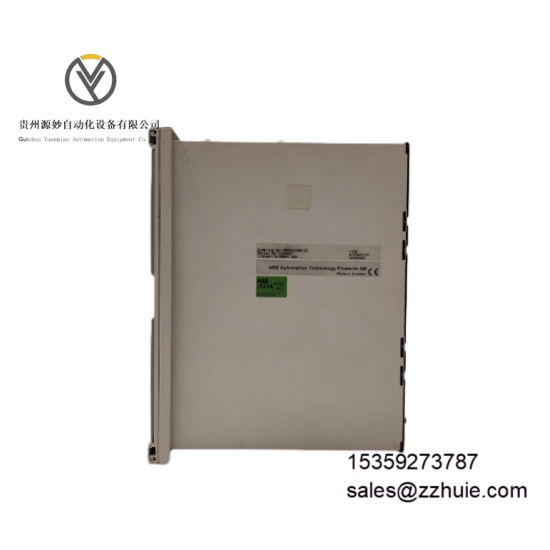

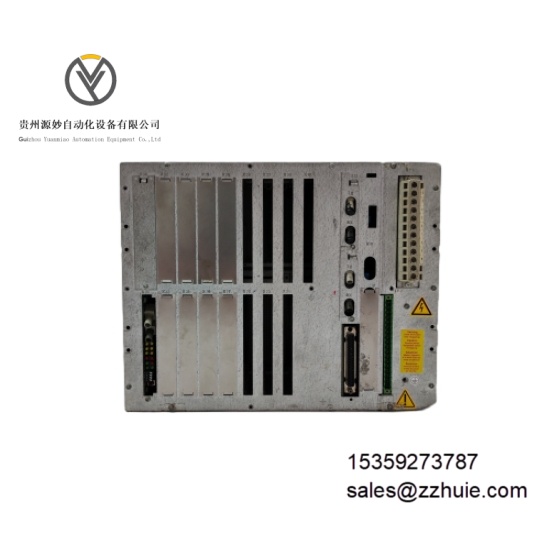

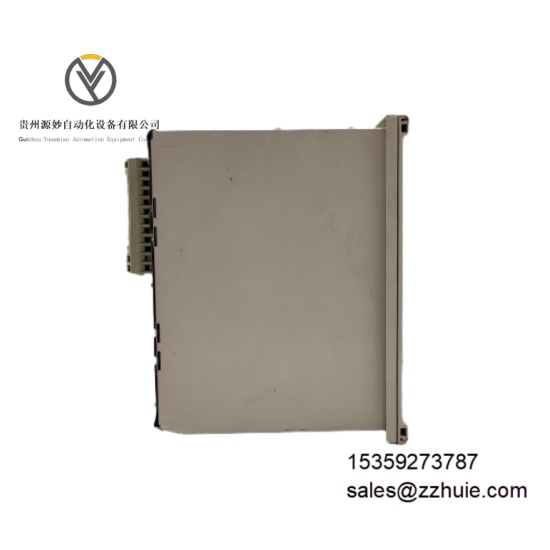

ABB REL561 1MRK002496-AC  微机纵差保护终端

产品说明

ABB REL561 1MRK002496-AC 是高压及超高压线路专用微机纵差保护终端，核心功能为分相电流差动保护与多段式距离保护，集成测量、控制、故障录波与通信功能于一体。装置采用主 / 主式保护配置，通过 56/64kbit/s 数字通信通道实现两端数据同步，支持 CT 饱和检测与通信延时自动补偿，可适配串联补偿系统与 HVDC 换流站谐波环境。其内置人机交互界面（MMI）支持本地参数配置与故障数据追溯，符合 IEC 61850 通信标准，可无缝接入智能变电站自动化系统，是保障高压输电线路安全运行的核心保护设备。

具体参数

• 电气参数供电电压：36-125V DC 宽范围输入，支持 80%-115% 额定电压稳定运行功耗：正常运行功耗 ≤25W，最大功耗 ≤35W模拟输入：10 路模拟量输入，含 5 路电流（1A/5A 额定可配置）、5 路电压（100-125V 额定）数字 I/O：最多扩展至 24 路隔离数字输入（24V DC）、8 路继电器输出（250V AC/DC，5A 持续载流）通信接口：1 路光纤通信接口（56/64kbit/s，HDLC 协议）、1 路 RS-485 串口、1 路以太网接口支持协议：IEC 61850 Ed.1、Modbus RTU、High level Data Link Control（HDLC）隔离等级：输入 / 输出与系统回路间隔离电压 ≥2500V AC（1min），绝缘电阻 ≥100MΩ（500V DC）保护功能：分相电流差动保护、相间 / 接地距离保护（Ⅰ/Ⅱ/Ⅲ 段）、定时限 / 反时限零序过流保护、CT 断线监视、熔丝故障监视、开关失灵保护、自动重合闸

• 环境参数工作温度：-40°C 至 70°C（非冷凝）存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 168 小时无故障）抗电磁干扰：符合 EN 61000-4-2/3/4 标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电）抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准，X/Y/Z 轴各 2 小时）认证标准：CE 认证（EMC 与安全）、IEC 61850 兼容性认证

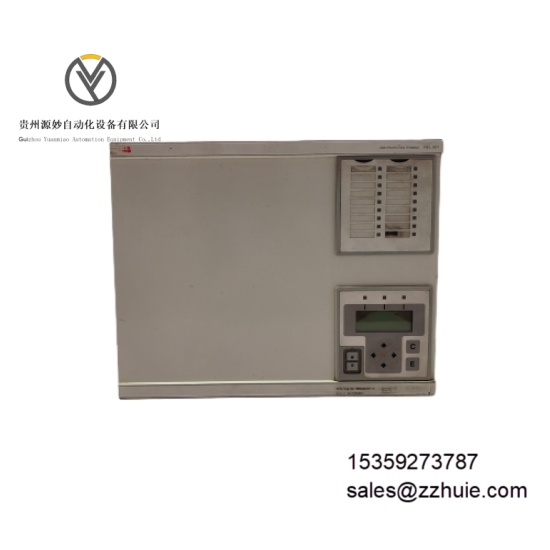

• 机械参数尺寸：宽 144mm× 高 144mm× 深 175mm（3/4 标准机架尺寸）重量：约 2.5kg安装方式：35mm DIN 导轨安装或 19 英寸机架固定外壳材质：阻燃增强塑料（UL 94 V-0 级）操作界面：内置单色 LCD 人机交互界面（MMI），支持定值整定与故障数据查询指示灯：双色 LED 指示灯，绿色常亮表示正常运行，红色闪烁表示保护闭锁或故障

产品性能

装置逻辑处理周期为 5ms，每 5ms 向对端传输一次三相电流相量数据，含 CT 饱和检测与时钟同步信息。分相差动保护动作时间≤28ms（当差动电流≥2 倍整定值时），距离保护 Ⅰ 段动作时间≤40ms，可快速隔离区内故障。

电流测量精度≤±2.5% 额定电流（IN），电压测量精度≤±2.0% 额定电压，频率测量范围 45-65Hz，精度 ±0.01Hz。支持 1-13 次谐波分析，总谐波畸变率（THD）测量精度 ±0.5%。

事件记录分辨率 1ms，可存储 500 条顺序事件记录（SER）与 50 条故障录波数据，录波时长最长 3.4s，故障信息通过光纤通道双向同步。内置智能诊断模块，可检测通信中断、CT 断线、电源异常等 15 类故障，诊断覆盖率≥99%，平均无故障时间（MTBF）≥1,000,000 小时（25℃环境）。
