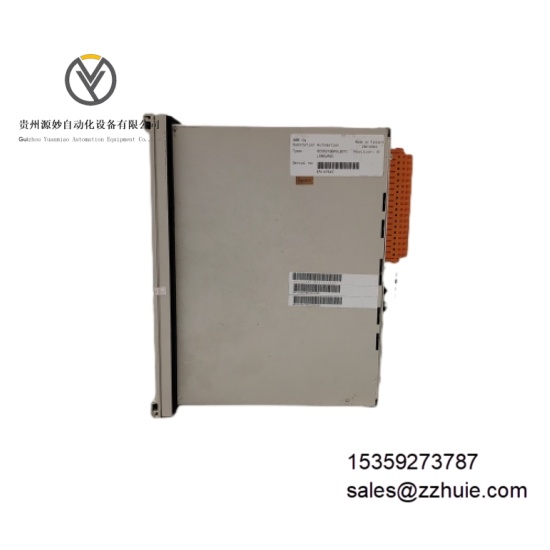

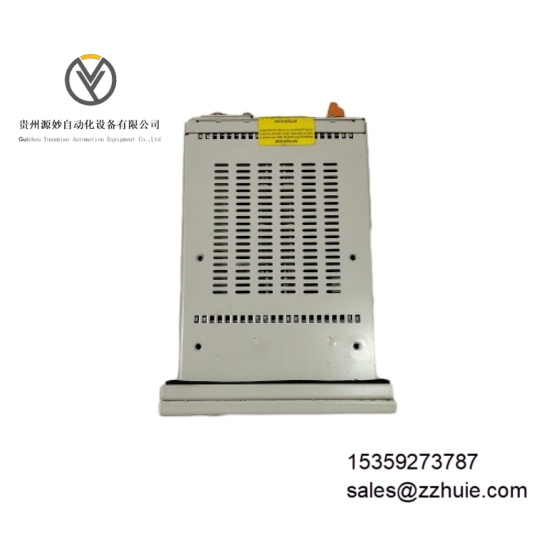

ABB REX521BBHGLB01C 微机保护继电器

产品说明

ABB REX521BBHGLB01C 是基于 RED500 平台开发的工业级微机保护继电器，为中压电力系统的馈线、电动机及变压器等设备提供综合保护、控制、测量与通信解决方案。其核心功能涵盖三段式过流保护、接地保护、缺相保护、电缆过热保护及自动重合闸，集成断路器状态监测与电源质量分析功能，支持 LON/IEC/SPA 通信协议，可无缝接入变电站自动化系统与 SCADA 平台。设备采用紧凑型 19 英寸 1/3 机架设计，具备宽电压输入与高抗电磁干扰能力，通过模块化配置适配不同场景需求，是保障中压配电网络稳定运行的关键设备。

具体参数

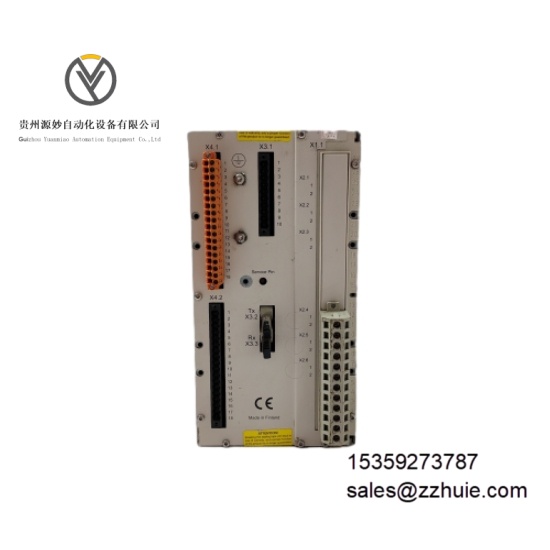

• 电气参数供电电压：48/110/220V DC，支持 80%-115% 额定电压稳定运行模拟输入：基本配置 4 路电流（4I），中级配置 5 路电流 + 1 路电压（5I+1U），支持 0.1-5In 电流整定范围数字 I/O：9 路隔离数字输入（24V DC）、4 路大功率继电器输出（PO）、2 路信号输出（SO）输出能力：连续载流能力 5A，0.5 秒载流能力 30A（PO 输出）、10A（SO 输出），3 秒载流能力 15A（PO 输出）、8A（SO 输出）通信接口：3 路光纤通信口（面前 1 个、背后 2 个），支持 LON/IEC/SPA 协议保护功能：三段式过流保护（定时限 / 反时限）、接地保护（带 / 不带方向）、缺相保护、励磁涌流检测、电缆过热保护、自动重合闸（最多 5 次）测量功能：三相电流测量、中性点电流测量、零序电压测量、1-13 次谐波分析

• 环境参数工作温度：-25°C 至 70°C（非冷凝）存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝）抗电磁干扰：符合 EN 61000-4 系列标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电）抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准）

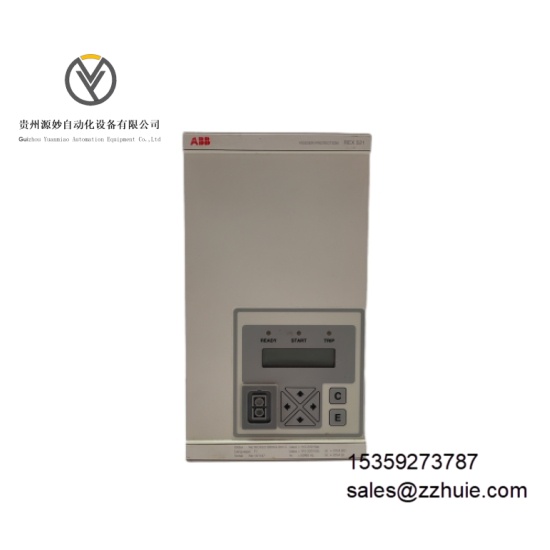

• 机械参数尺寸：宽 60mm× 高 144mm× 深 175mm（19 英寸 1/3 机架尺寸）重量：约 1.8kg安装方式：19 英寸标准机架安装外壳材质：阻燃增强塑料（UL 94 V-0 级）指示灯：3 个状态指示灯，绿色（就绪）、黄色（启动 / 闭锁）、红色（跳闸）

产品性能

模块逻辑处理周期 ≤10ms，保护动作时间 ≤50ms，可快速响应故障并触发跳闸指令。模拟量测量精度达 ±0.5% 满量程，频率测量范围 45-65Hz，精度 ±0.01Hz，励磁涌流检测二次谐波比率整定范围 5%-50%。

支持 5 次自动重合闸，重合闸间隔时间 0.05-300s 可配置，具备 “先选择后操作” 的控制逻辑与 Lockout 自保持功能，防止误合闸。事件记录分辨率 1ms，可存储 1000 条事件记录与 50 条故障录波数据，录波时长最长 3.4s，故障信息通过光纤通信实时上传。

内置全面自检系统，可检测电源异常、通信中断、I/O 通道故障等 18 类故障，诊断覆盖率 ≥99%，故障时绿色就绪指示灯闪烁并激活 IRF 报警输出。平均无故障时间（MTBF）≥1,000,000 小时（25℃环境），支持在线参数整定与组态修改，参数保存于非易失性存储器，断电后不丢失。
