ABB REX521GHHPSH51G 是基于 RED500 平台开发的工业级中压微机保护继电器，专为中压（6-35kV）电力系统的馈线、电动机及配电变压器设计，提供 “保护 - 控制 - 测量 - 通信” 一体化解决方案。其核心功能涵盖选择性过流保护、接地故障隔离、设备过热监测及自动重合闸，集成 1-13 次谐波分析与断路器状态诊断功能，支持 LON/IEC/SPA 工业通信协议，可无缝接入变电站自动化系统（SAS）与 SCADA 平台。设备采用 19 英寸 1/3 机架紧凑型设计，具备宽电压输入、高抗电磁干扰及模块化配置能力，通过 IEC 61000 系列抗扰度认证，是保障中压配电网络可靠运行、减少非计划停电的关键保护设备。
电气参数供电电压：48V DC/110V DC/220V DC 三档可选，支持 80%-115% 额定电压稳定运行模拟输入：5 路电流输入（额定电流 1A/5A 可配置，测量范围 0.1-5In）、1 路电压输入（额定电压 100V/220V）数字 I/O：9 路隔离数字输入（24V DC，响应时间 ≤1ms）、4 路大功率继电器输出（PO）、2 路信号输出（SO）输出能力：PO 输出连续载流 5A、0.5s 过载 30A、3s 过载 15A；SO 输出连续载流 5A、0.5s 过载 10A通信接口：3 路光纤通信口（1 路前置、2 路后置），支持 LON/IEC/SPA 协议，通信速率 56/64kbit/s保护功能：三段式过流保护（定时限 / 反时限可选）、方向性接地保护、缺相保护、励磁涌流闭锁、电缆过热保护、5 次自动重合闸（间隔 0.05-300s 可配置）测量功能：三相电流 / 电压有效值、功率因数、有功 / 无功功率、1-13 次谐波分析（THD 测量精度 ±0.5%）
环境参数工作温度：-25°C 至 70°C（非冷凝，-25°C 至 0°C 启动无降额）存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 168 小时无故障）抗电磁干扰：符合 EN 61000-4-2/3/4/5 标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电），浪涌防护 4kV（共模）/2kV（差模）抗振动性能：10-500Hz，1.5g 加速度（IEC 60068-2-6 标准，X/Y/Z 轴各测试 2 小时）认证标准：CE 认证（EMC 与安全）、IEC 60255 系列保护继电器标准认证

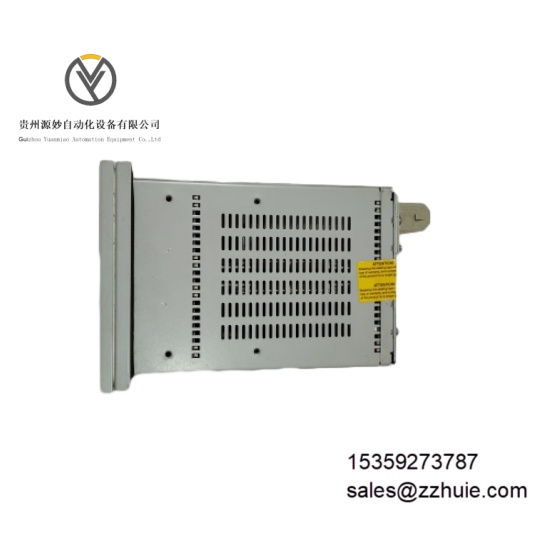

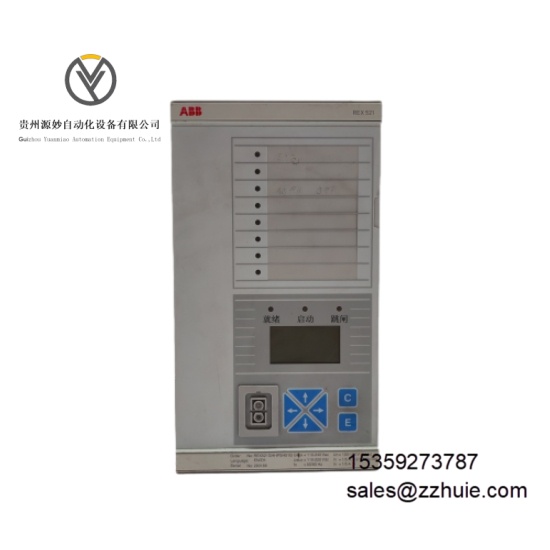

机械参数尺寸：宽 60mm× 高 144mm× 深 175mm（19 英寸 1/3 机架标准尺寸）重量：约 1.8kg（含接线端子）安装方式：19 英寸标准机架卡扣安装，兼容 35mm DIN 导轨转接安装外壳材质：阻燃增强 PA66 塑料（UL 94 V-0 级，耐油、耐弱酸碱）指示灯：3 个双色 LED 指示灯 —— 绿色常亮（正常运行）、黄色闪烁（保护闭锁 / 告警）、红色常亮（跳闸动作）
模块逻辑处理周期 ≤10ms，保护动作响应时间 ≤50ms（过流故障电流 ≥2 倍整定值时），可快速隔离故障区域，避免故障扩大。模拟量测量精度达 ±0.5% 满量程，频率测量范围 45-65Hz，精度 ±0.01Hz，满足电力系统对测量数据的高精度要求。
支持 “先选择后操作” 的安全控制逻辑，重合闸过程中自动检测故障性质（永久性 / 瞬时性），瞬时性故障重合成功率 ≥95%；内置 Lockout 自保持功能，永久性故障跳闸后闭锁重合闸，防止设备二次损伤。
事件记录分辨率 1ms，可存储 1000 条顺序事件记录（SER）与 50 条故障录波数据（录波时长最长 3.4s），故障信息通过光纤通信实时上传至后台系统，支持远程故障追溯与分析。内置全面自检模块，可诊断电源异常、通信中断、I/O 通道故障等 18 类异常，诊断覆盖率 ≥99%，故障时触发本地告警与远程信号上传。
设备平均无故障时间（MTBF）≥1,000,000 小时（MIL-HDBK-217F，25℃环境），支持在线参数整定与组态修改，参数存储于非易失性 EEPROM，断电后数据保存 ≥10 年，无需备用电池。
