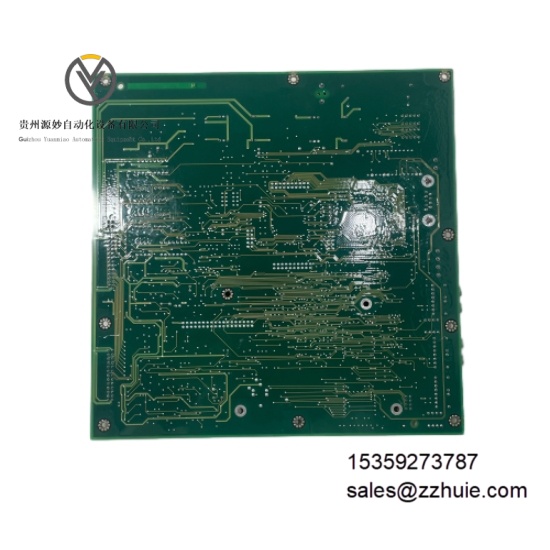

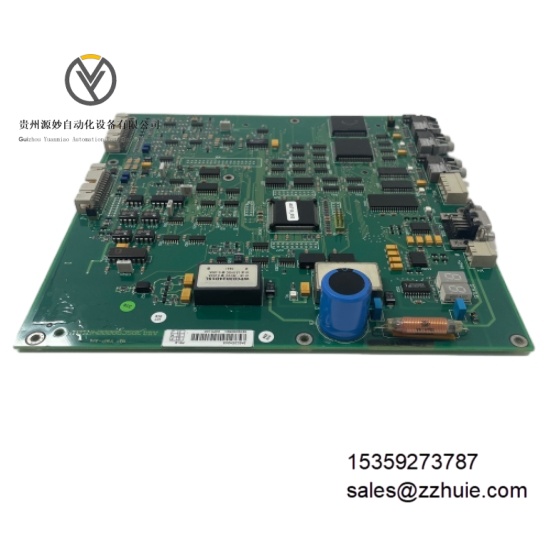

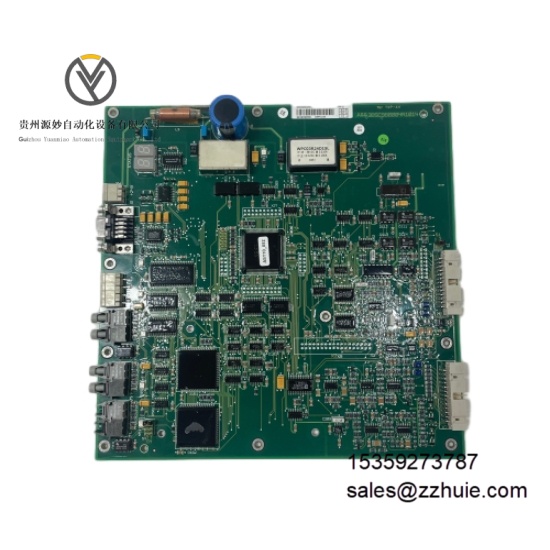

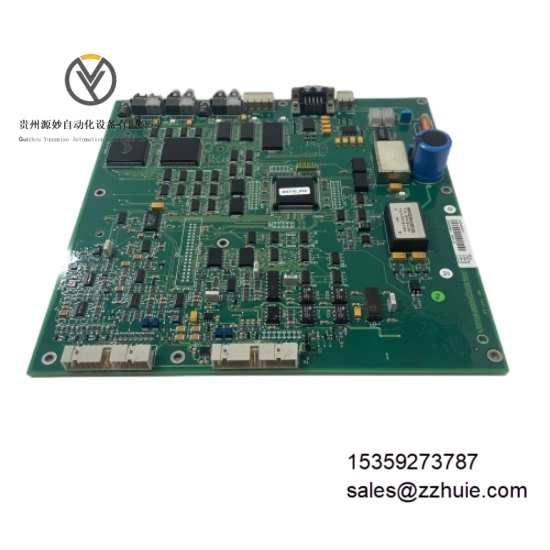

ABB 3ASC25H203 DAPC100 高性能控制模块

产品说明

ABB 3ASC25H203 DAPC100 是工业自动化领域的高性能控制模块，核心角色为 ABB 变频器（如 DARA 系列）的控制核心，同时具备高精度信号采集与处理能力。其主要功能包括接收外部控制指令、处理工业信号、向变频器其他组件发送控制信号，以及存储设备参数设置与运行程序。模块集成专用处理器与多类型通信接口，可适配不同传感器与自动化网络，既能实现变频器的精准运行控制，也能完成工业过程中模拟信号的采集与转换，是衔接控制指令与执行设备的关键组件。采用工业级硬件设计，支持恶劣环境下的稳定运行，适配多种工业自动化架构。

具体参数

• 电气参数处理器：32 位 ARM Cortex-M4 处理器内存配置：256KB RAM，512KB Flash供电电压：24V DC模拟输入：2 个通道，支持 0-10V、0-20mA、4-20mA、1-5V 信号类型A/D 转换：16 位分辨率通信接口：以太网、Modbus TCP、RS-232、RS-485、CAN通信速率：最高 1Mbps

• 环境参数工作温度：-25°C 至 70°C存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝）防护等级：IP20抗干扰性：符合 IEC 61000 系列电磁兼容标准

• 机械参数外形尺寸：175mm × 35mm × 110mm重量：约 0.4kg安装方式：适配变频器内部标准化安装或控制柜内固定安装指示灯：运行状态、故障告警指示灯

产品性能

信号处理精度高，16 位 A/D 转换器实现低噪声信号转换，确保模拟量采集的准确性，满足精细控制需求。32 位处理器搭配大容量内存，可高效运行控制算法，快速响应指令与信号变化，保障变频器运行的稳定性。

通信兼容性强，多类型接口与协议支持无缝接入工业自动化网络，实现与上位机、传感器及其他设备的数据交互。内置存储模块可永久保存设备参数与程序，断电后数据不丢失，无需重复配置。

环境适应性优异，宽温工作范围与抗干扰设计使其能在高湿度、多尘等恶劣工业环境中持续运行，硬件稳定性经过严苛测试验证。
