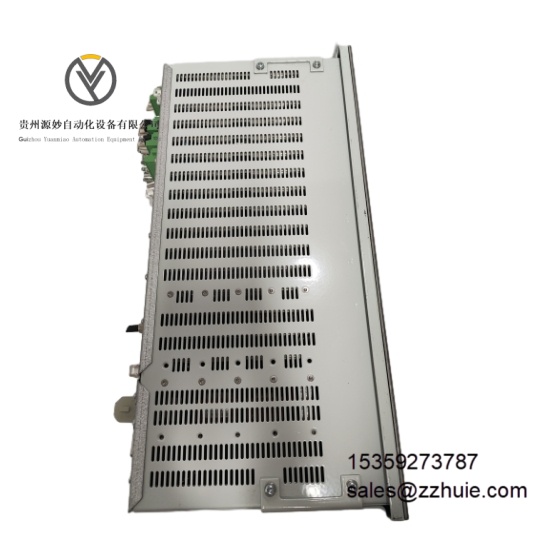

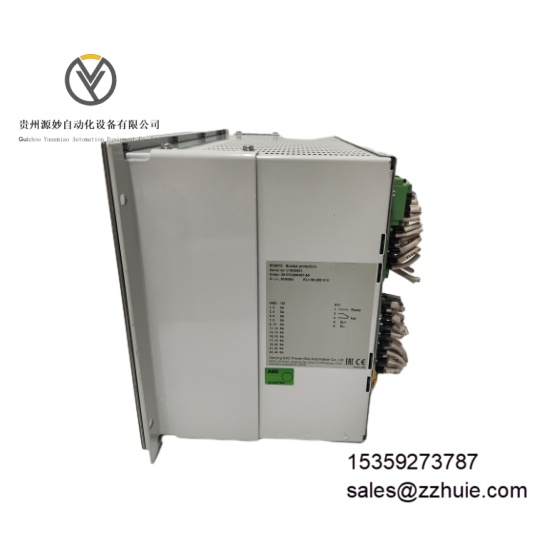

ABB REB670 1MRK002820-AC 数字式母线保护继电器

产品说明

ABB REB670 1MRK002820-AC 是 Relion® 系列高性能数字式母线保护继电器，核心功能为母线、T 型连接及网状节点的选择性、可靠性高速差动保护。该设备集成灵活的动态区域选择功能（隔离开关模拟），通过单台智能电子设备（IED）实现完整母线保护逻辑。其采用 IEC 61850 标准设计，支持开放式、可扩展的系统架构，可适配单母线、双母线（含或不含过渡母线）、双断路器及一个半断路器等多种变电站接线方式，同时具备全面的事件记录与远程诊断能力，是电力系统母线安全运行的核心保护设备。

具体参数

• 电气参数工作电压：220V处理速度：550μs保护动作时间：≤20ms测量精度：0.5%通信接口：以太网、RS-485支持协议：IEC 61850、Profibus、DNP3事件记录容量：可存储多组故障及操作事件

• 环境参数工作温度：-25°C 至 70°C存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝）防护等级：IP20抗干扰性：符合 IEC 61000 系列电磁兼容标准

• 机械参数外形尺寸：20cm × 25cm × 30cm重量：约 2.5kg安装方式：适配变电站标准控制柜安装指示灯：运行状态、故障告警、通信状态指示灯

产品性能

差动保护响应迅速，≤20ms 的动作时间可快速隔离母线故障，防止故障扩大，最大限度减少停电损失。动态区域选择功能通过隔离开关模拟实现保护区域自适应调整，适配复杂母线接线的灵活切换需求。

测量精度达 0.5%，采用先进数字信号处理技术实时监测电流、电压等电气参数，为保护逻辑与系统监控提供精准数据支撑。多协议通信能力确保与 SCADA 系统、变电站自动化平台无缝集成，支持远程配置、监控及故障诊断。

设备具备高可靠性，经过严苛环境测试验证，可在宽温、高湿度等工业场景持续稳定运行，全面的事件记录功能为故障追溯与系统优化提供完整数据依据。
