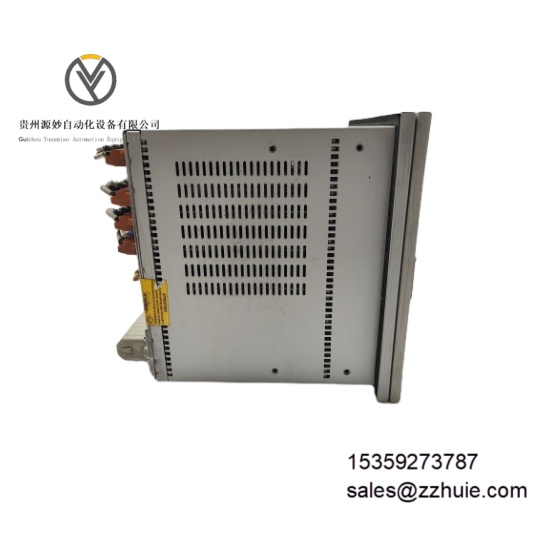

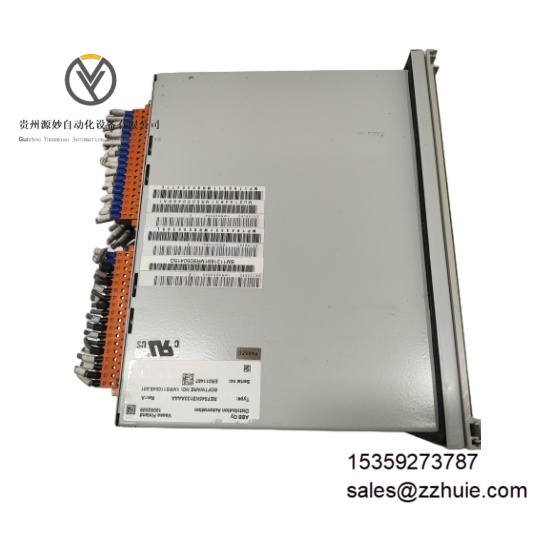

ABB REF545KB133AAAA 高性能馈线保护终端模块

产品说明

ABB REF545KB133AAAA 是 ABB 配电自动化系统中的高性能馈线保护终端，核心功能涵盖馈线回路的保护、测量、控制与状态监视，专为中低压配电网络的安全稳定运行设计。该设备集成多种保护逻辑，包括过流、接地、热过载等基础保护及选择性差动保护，支持 IEC 61131-3 标准编程，可通过 CAP505 配置工具实现保护参数自定义与逻辑功能扩展。其具备多协议通信接口与完善的自检系统，能实现与变电站自动化平台的无缝对接及远程故障诊断，同时通过隔离开关状态监测实现保护区域动态调整，是配电网络故障快速隔离与可靠控制的核心设备。

具体参数

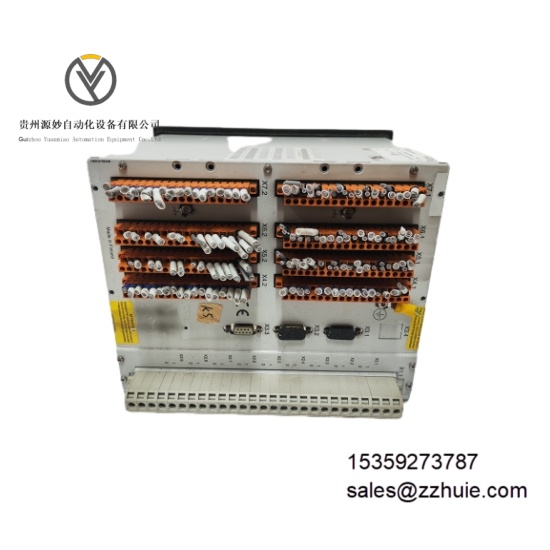

• 电气参数工作电压：220V DC/AC处理速度：550μs保护动作时间：≤30ms模拟量通道：10 个（含零序电流 / 电压虚拟通道），支持 0-5A、0-100V 信号输入开关量输入：16 个逻辑开关量信号开关量输出：8 个继电器输出接点采样频率：50Hz 时 2kHz，60Hz 时 2.4kHz通信接口：3 个串行接口（1 个前置 RS-232，2 个后置 RS-485）、以太网接口支持协议：SPA、Modbus RTU、LON、IEC 103程序容量：300KB数据容量：200KB

• 环境参数工作温度：-20°C 至 70°C存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝）防护等级：IP20抗干扰性：符合 IEC 61000 系列电磁兼容标准

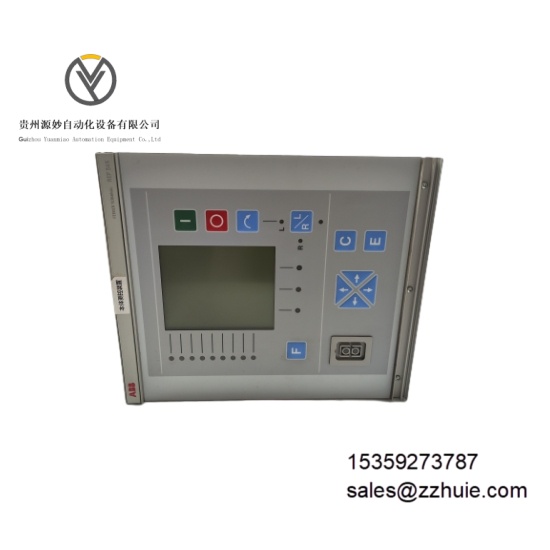

• 机械参数外形尺寸：20cm × 25cm × 30cm重量：约 2.5kg安装方式：标准控制柜导轨安装指示灯：运行（Ready）、故障（Fault）、通信（Comm）状态指示灯

产品性能

保护响应迅速，550μs 处理速度与 ≤30ms 动作时间可快速识别短路、过载等故障并隔离故障点，防止事故扩大。多类型保护功能覆盖配电馈线全场景需求，2kHz 高采样频率确保信号测量精准，为保护逻辑提供可靠数据支撑。

通信兼容性强，多接口与协议支持实现与 SCADA 系统、配电主站的实时数据交互，前置接口支持本地参数配置，后置接口可接入光纤通信网络实现远程监控。内置完善自检系统，能实时监测模块状态，故障时通过指示灯告警并输出故障代码，实现故障精准定位。

编程灵活性高，基于 IEC 61131-3 标准的图形化编程环境可自定义联锁逻辑与控制策略，适配不同配电网络接线方式。设备结构紧凑，导轨安装设计简化柜内布局，宽温工作范围确保在工业恶劣环境下持续稳定运行。
