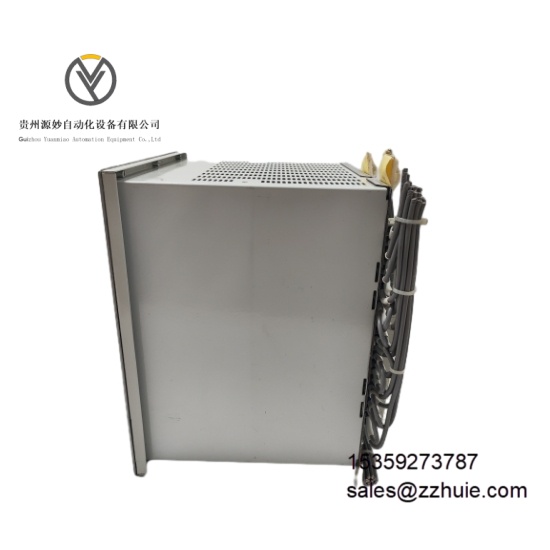

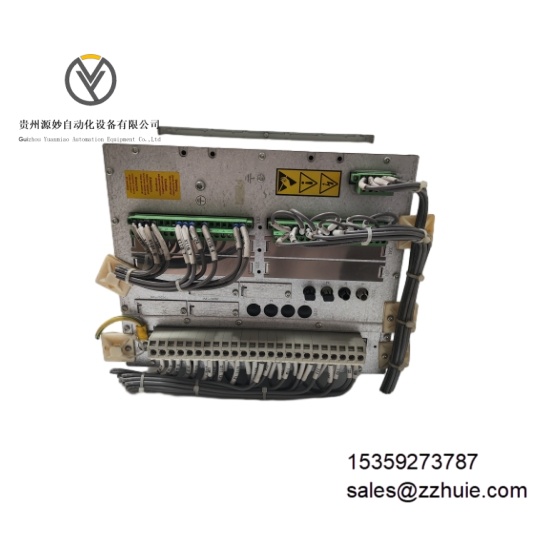

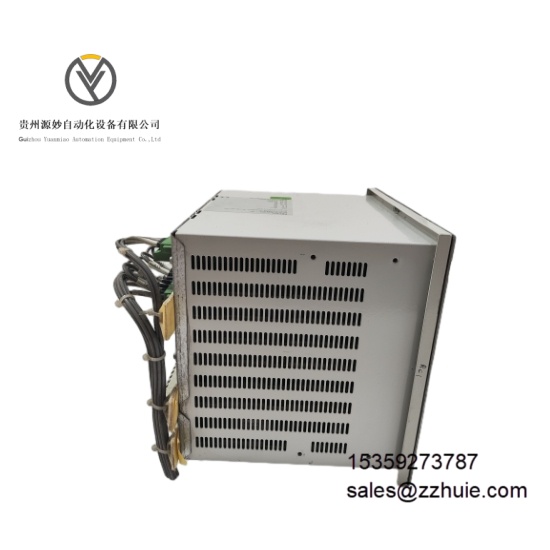

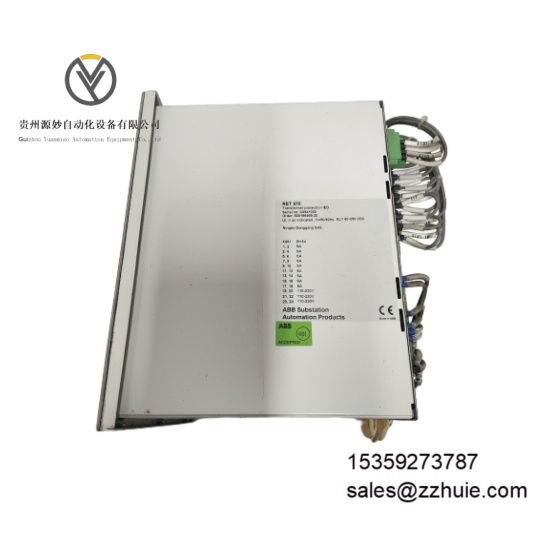

ABB RET670 1MRK002816-AB 数字式变压器保护继电器

产品说明

ABB RET670 1MRK002816-AB 是 Relion® 系列高性能数字式变压器保护继电器，核心功能为中高压变压器的全面保护、高精度测量、实时监控与逻辑控制，专为保障变压器安全稳定运行设计。该设备集成变压器差动保护、过流保护、接地故障保护等多种核心保护逻辑，支持 IEC 61131-3 标准编程实现功能定制。其采用 IEC 61850 通信标准，可无缝集成至现代变电站自动化系统，同时具备完善的事件记录与远程诊断能力，通过本地 LCD 显示与远程通信接口实现运行状态可视化管理，是电力系统变压器保护的核心智能电子设备（IED）。

具体参数

• 电气参数供电规格：额定电压 24V DC 或 110/220V DC/AC，工作电压范围 19.2V DC 至 276V DC处理速度：550μs模拟量输入：2 个可配置通道，支持电流、电压信号测量数字量输入：6 个可配置通道，用于保护逻辑触发与状态监测数字量输出：6 个可配置通道，用于故障指示与控制信号输出继电器输出：4 个可配置接点，用于跳闸及告警执行通信接口：以太网、RS-232、RS-485支持协议：IEC 61850、Modbus RTU/TCP、DNP3显示装置：4 行图形化 LCD 本地操作界面

• 环境参数工作温度：-40°C 至 70°C存储温度：-40°C 至 85°C相对湿度：5% 至 95%（非冷凝）防护等级：IP20抗干扰性：符合 IEC 61000 系列电磁兼容标准

• 机械参数外形尺寸：200mm × 220mm × 130mm（宽 × 高 × 深）重量：约 2.5kg安装方式：标准机架安装或面板安装，适配变电站设备布局指示灯：运行、故障、通信状态指示灯

产品性能

保护功能全面，集成变压器差动保护、过流保护、接地故障保护、热过载保护等逻辑，可覆盖短路、过载、电压异常等各类故障场景，精准识别故障并快速响应。采用先进数字信号处理技术，实现电流、电压等参数的高精度测量，为保护逻辑与系统监控提供可靠数据支撑。

通信集成能力强，基于 IEC 61850 标准实现与变电站自动化系统、SCADA 系统的无缝对接，多协议支持确保与各类自动化设备的信息交互。本地 LCD 显示与远程诊断功能结合，可实时呈现运行状态，事件记录功能为故障追溯与系统优化提供完整数据。

环境适应性优异，宽温工作范围与高等级抗干扰设计，确保在变电站恶劣电磁环境与温度波动条件下持续稳定运行，硬件可靠性经过工业场景严苛验证。
