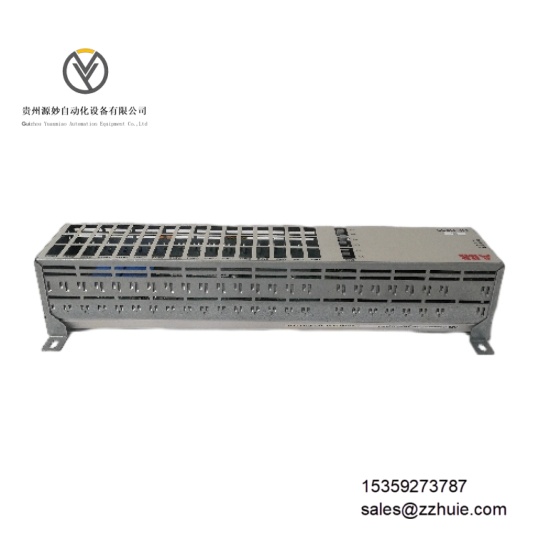

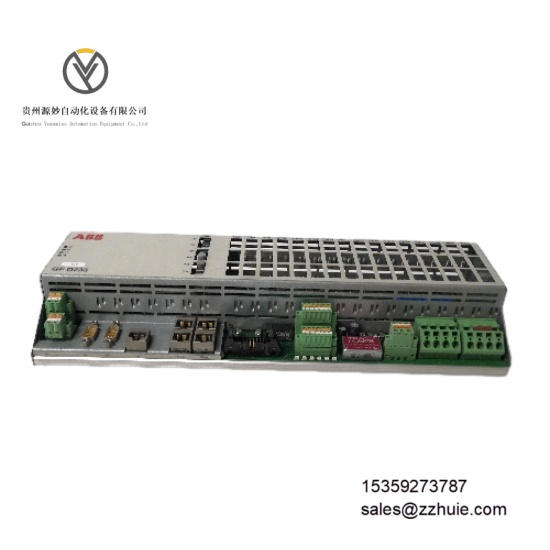

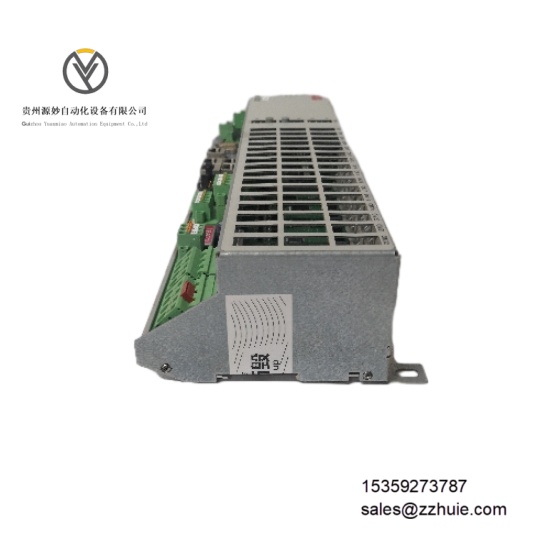

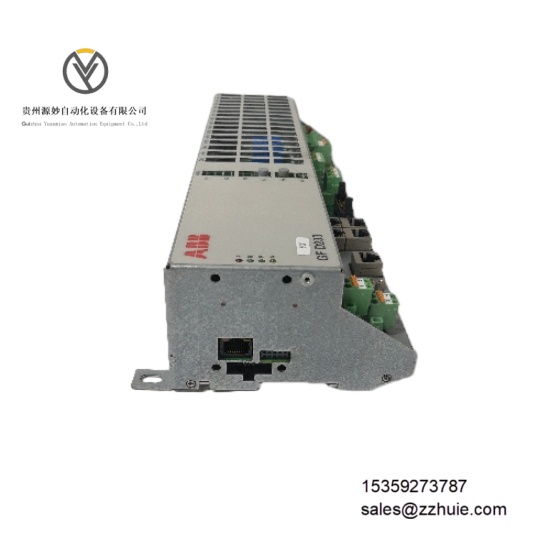

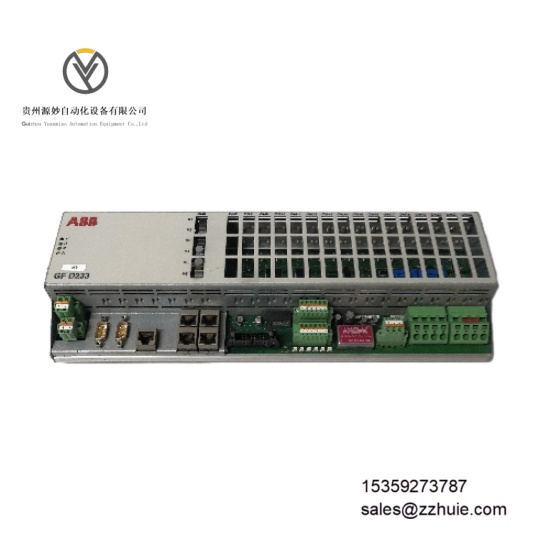

ABB GFD233A 3BHE022294R0101  光纤冗余链路模块

产品说明

ABB GFD233A 3BHE022294R0101 是 ABB 推出的工业级光纤冗余链路模块，核心功能为分布式控制系统（DCS）构建高速、冗余的光纤通信网络，适配 Symphony Plus 等 ABB 主流控制系统。该产品采用单模光纤传输介质，搭载 ABB 专有 HiSPAR（High Speed Protocol for Automatic Redundancy）冗余协议，可连接控制器、远程 I/O 站及操作员站，实现关键数据的实时传输与路径自愈。其支持带电插拔与远程状态监控，集成光功率、误码率诊断功能，是大型工业设施中保障控制网络连续可靠运行的核心通信组件。

具体参数

• 电气参数供电电压：24V DC ±20%通信接口：2 路单模光纤接口，SC 双工连接器传输距离：支持单链路最大 40 公里传输数据速率：100Mbps 全双工冗余协议：ABB 专有 HiSPAR 高速冗余协议自愈时间：环网故障时自动切换路径，自愈时间≤20 毫秒监控功能：支持光功率、误码率实时采集与传输信号输出：光功率输出 - 9dBm 至 - 3dBm接收灵敏度：≤-30dBm

• 环境参数工作温度：-25℃至 70℃（非冷凝环境）存储温度：-40℃至 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20抗干扰性能：符合 IEC 61326-1 工业电磁兼容标准，免疫电磁与射频干扰振动耐受：10-500Hz，1g 加速度（正弦波）

• 机械参数外形尺寸：160mm×100mm×30mm（标准 DCS 模块尺寸）外壳材质：金属屏蔽外壳，表面防腐处理重量：约 350g安装方式：35mm 标准 DIN 导轨安装或系统机架插槽安装状态指示：前端 LED 指示灯，显示电源、通信链路、冗余状态

产品性能

冗余自愈能力极强，HiSPAR 协议保障环网故障时 20 毫秒内完成路径切换，切换过程对控制系统透明，避免数据传输中断导致的非计划停机。

抗干扰性能优异，采用单模光纤传输光信号，完全不受电磁干扰（EMI）、射频干扰（RFI）及地环路噪声影响，在大功率设备密集的工业环境中保持信号传输纯净稳定。

传输覆盖范围广，单链路 40 公里传输距离可轻松适配大型厂区、长距离管道及分散站点的组网需求，无需额外中继设备即可实现远距离节点互联。

维护与监控便捷，支持带电插拔功能，模块故障时可在系统不停机状态下更换；通过 ABB System Platform 软件可远程监控光功率、误码率等参数，实现预测性维护。

系统兼容性完善，作为 Symphony Plus DCS 专用组件，可与 AC 800F 控制器、远程 I/O 模块及操作员站无缝集成，配置流程简化，无第三方设备兼容性风险。
