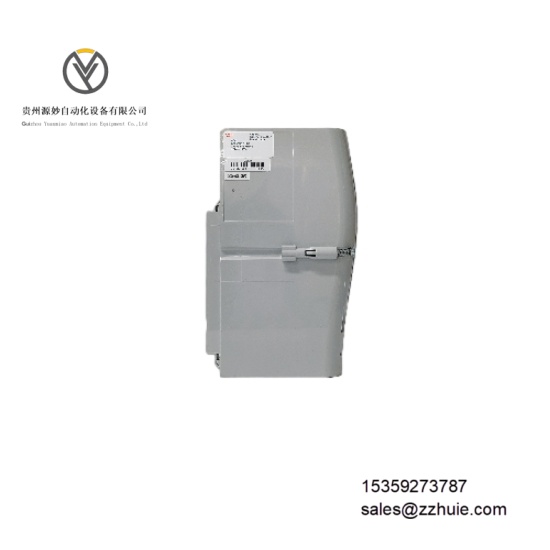

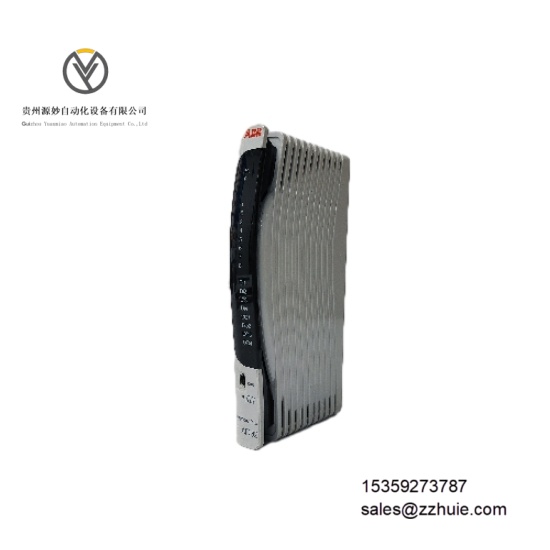

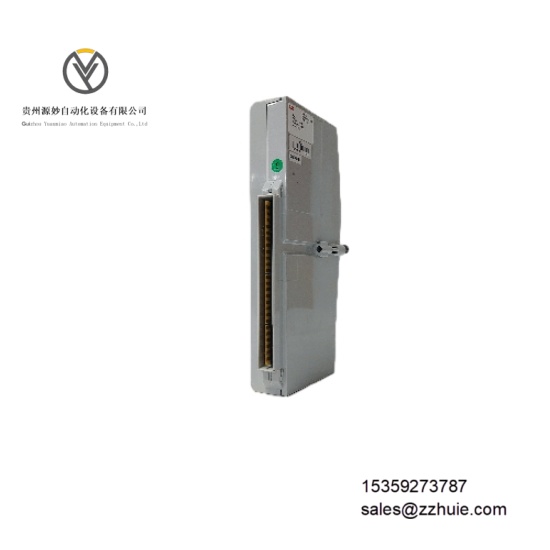

ABB AD02  多通道集成 I/O 模块

产品说明

ABB AD02 是 ABB 推出的工业级多通道集成 I/O 模块，隶属于 Symphony Plus 系列 SD I/O 产品家族，核心功能为分布式控制系统（DCS）提供模拟量、数字量信号的采集与输出一体化解决方案。该产品集成 HART 协议通信能力，可直接对接现场带 HART 协议的传感器、执行器及离散信号设备，同时支持事件顺序记录（SOE）功能，适配 xBS01-EPD 专用基座模块安装。其采用模块化工业设计，具备信号隔离与故障诊断功能，是电力、石化等行业复杂工业过程中实现多类型信号集中处理的关键组件。

具体参数

• 电气参数输入 / 输出通道：4 路 HART 模拟输入（AI）、4 路 HART 模拟输出（AO）、4 路数字输入（DI）、4 路数字输出（DO）信号类型：模拟输入支持 4-20mA/1-5V，模拟输出支持 4-20mA，数字输入支持 125VDC/120VAC，数字输出支持 24VDC/48VDC通信协议：集成 HART 7.0 协议，支持设备组态与诊断数据传输供电电压：24V DC ±20%隔离等级：通道间及通道与系统间 2.5kVrms 电气隔离诊断功能：支持通道开路、短路检测，具备过流保护功能数字输入特性：带 SOE 功能，时间分辨率≤1ms数字输出容量：250mA@24VDC，125mA@48VDC

• 环境参数工作温度：-20℃至 + 60℃（非冷凝环境）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体，需配合机柜防护）抗干扰性能：符合 IEC 61326-1 工业电磁兼容标准振动耐受：10-500Hz 频率范围，1g 加速度（正弦波）

• 机械参数外形尺寸：178mm×178mm×25mm（长 × 宽 × 高）外壳材质：金属屏蔽外壳，表面防腐处理重量：约 0.4kg安装方式：需配合 xBS01-EPD 基座模块，35mm 标准 DIN 导轨安装状态指示：前端 LED 指示灯，显示电源、通信及各通道工作状态

产品性能

集成度高，单模块实现 4 类 16 路信号的采集与输出，大幅减少 I/O 机架占用空间，降低系统布线复杂度与硬件成本。

HART 通信能力完备，支持通过 HART 协议对现场智能设备进行远程组态、参数修改与健康状态监测，无需中断系统运行即可完成设备维护。

事件记录精准，数字输入通道 SOE 功能时间分辨率达 1ms，可精确捕获工业过程中的关键事件顺序，为故障溯源提供可靠数据支撑。

运行可靠性强，2.5kVrms 高隔离设计与过流保护功能，有效避免现场信号干扰与设备故障扩散，在大功率设备密集环境中保持信号稳定。

系统兼容性优，作为 Symphony Plus DCS 专用模块，可与系统控制器及其他 I/O 组件无缝集成，配置过程通过 ABB 专用软件完成，无需额外协议转换设备。
