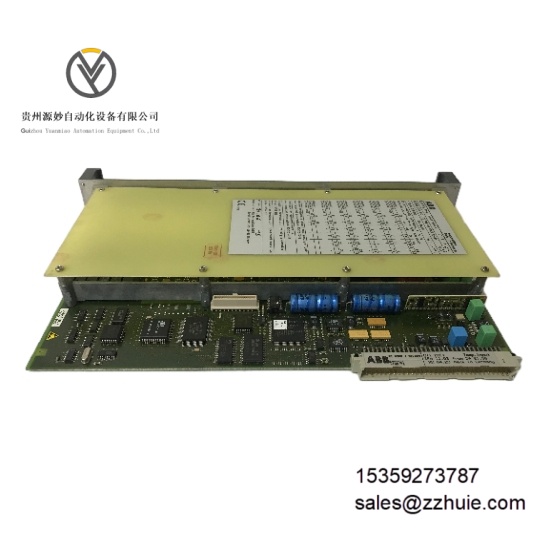

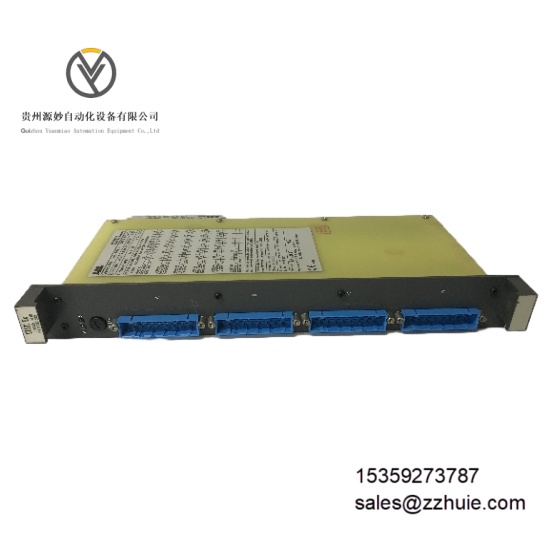

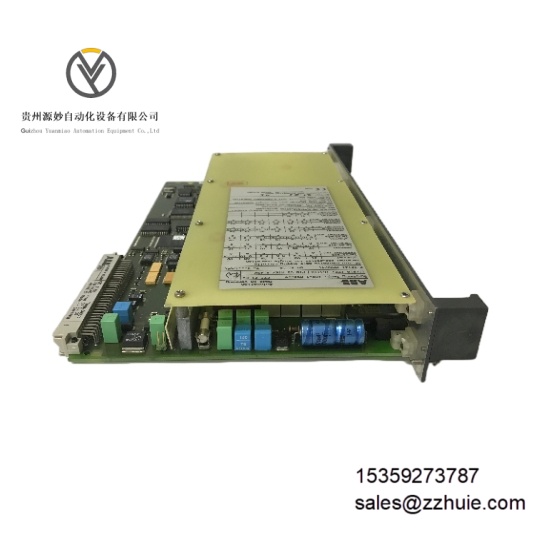

ABB 3BDH000741R1 CTI 21-P Ex  控制接口模块

产品说明

ABB 3BDH000741R1 CTI 21-P Ex 是 ABB 推出的工业级防爆型控制接口模块，核心功能为爆炸性危险环境中的自动化系统提供信号采集、处理与上位机通信服务，适配传感器、执行器等现场设备与 DCS/PLC 控制系统的互联。该产品符合 IECEx、ATEX 防爆认证标准，采用隔爆型（Ex d）结构设计，支持模拟量与数字量信号双向传输，集成故障自诊断与冗余通信功能，可直接部署于 1 区、2 区爆炸性气体环境，是石油化工、天然气等危险行业实现安全自动化控制的关键组件。

具体参数

• 电气参数供电电压：24V DC ±15%，纹波≤100mV功耗：典型值 8W，最大值 12W通信接口：1 路 RS485（Modbus RTU 协议），1 路 PROFIBUS DP（可选）输入通道：4 路模拟输入（4-20mA），8 路数字输入（24V DC，PNP/NPN 兼容）输出通道：2 路模拟输出（4-20mA，负载≤500Ω），4 路数字输出（24V DC，2A / 通道）防爆电气等级：Ex d IIC T6 Ga（IECEx）、II 2G Ex d IIC T6 Ga（ATEX）电气隔离：输入 / 输出 / 电源间 2.5kVrms 隔离，符合 IEC 61010-1诊断功能：支持通道开路 / 短路检测、通信中断报警、电源异常监测

• 环境参数工作温度：-20℃至 + 60℃（非冷凝环境）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3）防护等级：IP65（模块本体，含防爆外壳）抗振动性能：10-500Hz 频率范围，1g 加速度（正弦波），每轴 30 分钟抗冲击性能：15g 加速度（11ms 持续时间，符合 IEC 60068-2-27）防爆环境类别：适用于 1 区、2 区（IIA、IIB、IIC 类爆炸性气体环境）

• 机械参数外形尺寸：220mm×160mm×100mm（长 × 宽 × 高，含防爆外壳）外壳材质：铸铝合金（EN AB-46200），表面静电喷涂（抗腐蚀）重量：约 3.5kg安装方式：35mm 标准 DIN 导轨安装或壁装（M6 防爆螺钉）接线方式：防爆电缆格兰（适配电缆直径 6-12mm）状态指示：6 个 LED 指示灯（电源、通信、输入 / 输出故障、防爆壳密封状态）

产品性能

防爆性能合规，通过 IECEx、ATEX 双重防爆认证，Ex d IIC T6 Ga 等级可覆盖绝大多数爆炸性气体环境，隔爆外壳能承受内部爆炸压力且阻止火焰向外传播，满足 1 区危险环境长期运行要求。

信号处理可靠，4 路模拟输入精度 ±0.1% FS，数字输入响应时间≤1ms，可精准采集压力、温度等过程参数；模拟输出线性度≤0.2%，能稳定驱动调节阀、变频器等执行器，无信号漂移。

通信稳定性强，RS485/PROFIBUS DP 通信链路支持冗余配置，通信中断后自动切换，恢复时间≤100ms；集成电磁屏蔽设计，抗共模干扰≥100dB，在大功率设备密集的危险环境中无数据丢包。

维护安全性高，防爆外壳采用快开式结构，打开前需断电并释放内部压力，自带密封状态 LED 指示，避免误操作导致防爆失效；故障诊断功能可定位具体通道异常，无需拆卸外壳即可初步排查问题。

环境适应性优，-20℃至 + 60℃宽温工作范围覆盖寒带油田、热带炼化厂等场景，IP65 防护等级隔绝粉尘与泼溅，铸铝合金外壳抗盐雾腐蚀，适应海边、化工区恶劣环境。
