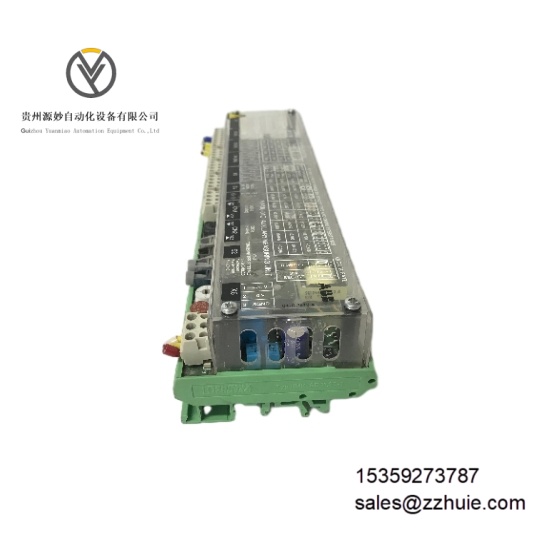

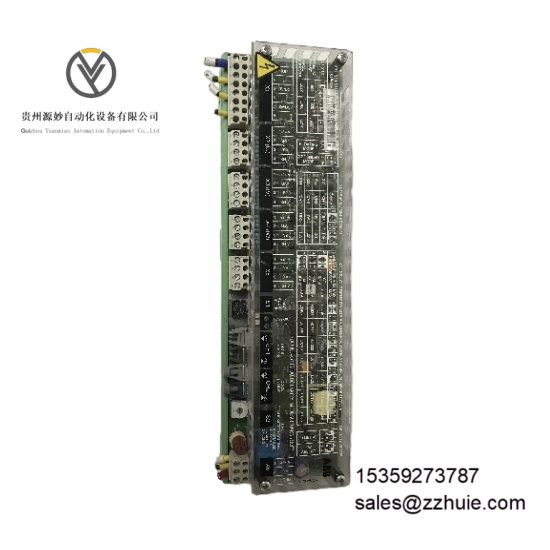

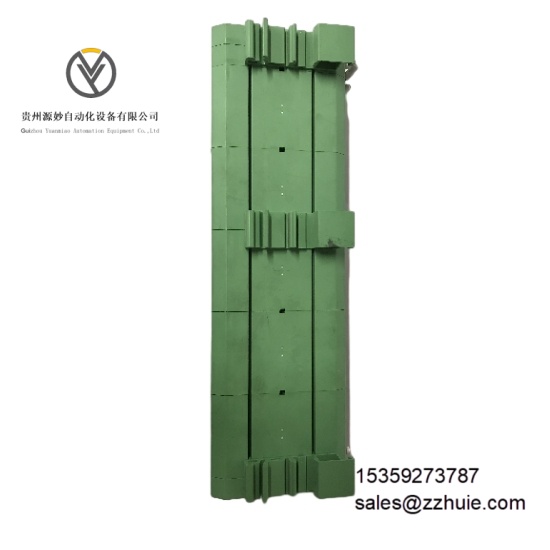

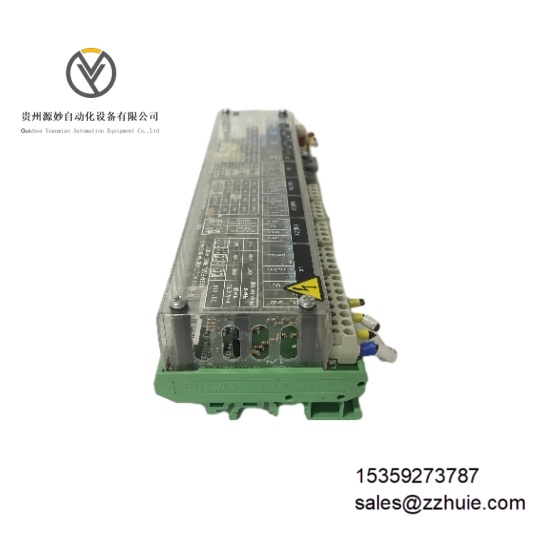

ABB NAMU-01C 64702475D  模拟量输入模块

产品说明

ABB NAMU-01C 64702475D 是一款高精度模拟量输入模块，专为工业自动化系统设计，核心功能是采集三线式传感器信号并转换为数字量传输至控制器。模块支持 100Ω Pt、120Ω Ni 热电阻（RTD）及最高 5kΩ 电位计输入，通过可插拔接线板实现现场 I/O 连接，具备通道级过载保护和线性化处理功能。其采用 24 位模数转换器（ADC），测量精度达 ±0.01% 全量程，响应时间≤500ms，可适应 - 40℃至 + 85℃宽温环境，符合重工业 CE 标准及 UL/CUL 认证，适用于高精度过程控制、设备状态监测等场景。

具体参数

电气参数

供电电压：24V DC ±10%输入通道：6 路差分模拟输入，支持三线式传感器输入信号类型：100Ω Pt RTD、120Ω Ni RTD、0-5V DC、0-10V DC、0-20mA DC、0-5kΩ 电位计分辨率：24 位（有效分辨率达 1/16,777,216）测量精度：±0.01% 全量程（25℃时）过载保护：每通道支持 240Vrms 持续过载，瞬态保护符合 ANSI/IEEE C37.90.1 标准隔离特性：输入至总线 1500Vrms 电气隔离通信接口：支持 Modbus RTU（RS-485）协议诊断功能：通道故障（断路、短路）、超量程 / 欠量程检测，故障信息通过 LED 指示灯及通信接口输出

环境参数

工作温度：-40℃至 + 85℃（非冷凝环境）存储温度：-40℃至 + 100℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体，需安装于控制柜内）抗振动性能：10-55Hz 频率范围，0.75mm 振幅（正弦波）电磁兼容：符合 EN 61000-6-2（抗扰度）、EN 61000-6-4（发射限值）标准

机械参数

外形尺寸：100mm（长）×80mm（宽）×35mm（高）外壳材质：阻燃 ABS 塑料，表面防静电处理重量：约 0.3kg安装方式：35mm 标准 DIN 导轨安装接线方式：插拔式弹簧端子，适配 0.5-2.5mm² 导线状态指示：每通道 1 个 LED（绿色：正常；红色：故障），1 个系统电源 LED（蓝色）

产品性能

高精度测量，采用 24 位 ADC 及过采样技术，有效分辨率达 1/16,777,216，全量程精度控制在 ±0.01% 以内，可精确检测微小信号变化。

通道独立配置，每个通道支持传感器类型、量程、报警限值单独设置，支持线性化处理，适应多样化工业传感器接入需求。

高可靠性设计，输入通道具备 240Vrms 持续过载保护，瞬态抗干扰能力符合行业标准，确保恶劣工业环境下稳定运行。

维护便捷性优，支持带电热插拔，LED 指示灯直观显示通道状态，故障定位时间≤2 分钟，降低系统停机风险。

宽温环境适应，-40℃至 + 85℃工作范围覆盖极端工业场景，可用于户外机柜、高温熔炉等复杂环境。
