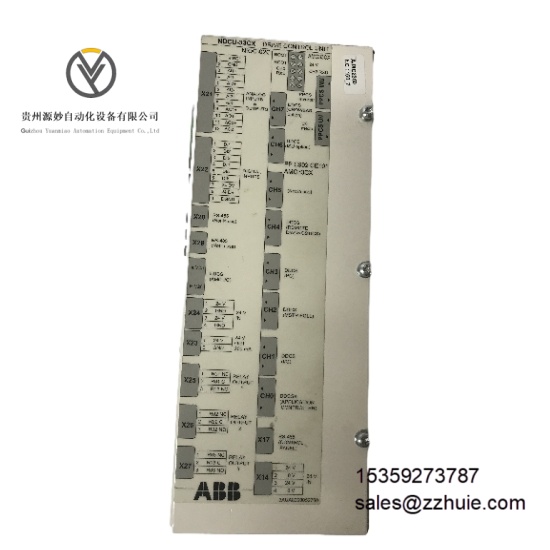

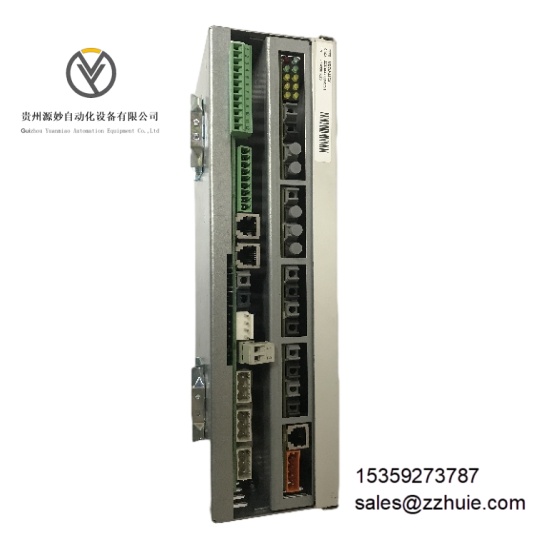

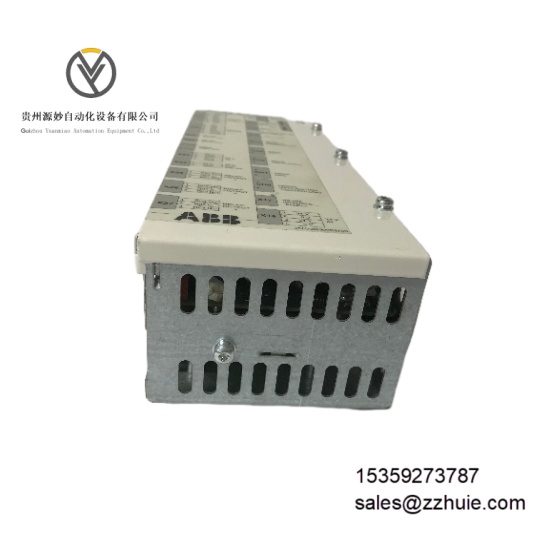

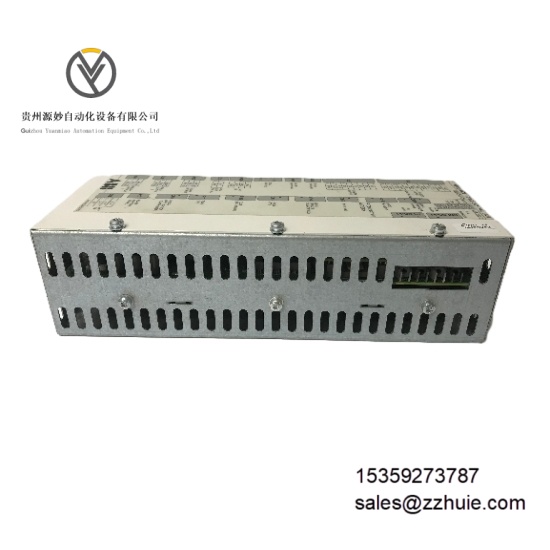

ABB NDCU-33CX 3AUA0000052751 核心控制单元模块

产品说明

ABB NDCU-33CX 3AUA0000052751 是 ABB ACS880 系列工业变频器的核心控制单元（Drive Control Unit），专为中高压变频器的电机驱动与系统集成设计。该单元集成 32 位高性能 CPU 与多协议通信模块，核心功能包括电机矢量控制、转矩控制、速度闭环调节及故障诊断，可直接对接变频器功率模块与外部传感器（如编码器、温度传感器），实现电机运行参数的实时监测与精准调控。其支持冗余设计与热插拔功能，通过 CE、UL、ATEX 等国际认证，适配 - 25℃至 + 70℃宽温环境，能满足工业领域高可靠性、高精度的电机驱动需求，是冶金、电力、建材等行业大型电机调速系统的核心组件。

具体参数

电气参数

供电电压：24V DC ±10%，典型功耗 15W，最大功耗 20WCPU 规格：32 位 RISC 处理器，主频 400MHz控制模式：支持矢量控制（无传感器 / 有传感器）、转矩控制、V/F 控制速度控制精度：有传感器时 ±0.01% 额定速度，无传感器时 ±0.1% 额定速度转矩控制精度：±1% 额定转矩（静态）、±3% 额定转矩（动态）通信接口：2 个以太网端口（支持 Profinet IRT、EtherNet/IP），1 个 RS-485 端口（支持 Modbus RTU），1 个 CANopen 端口输入信号：8 路数字量输入（24V DC），4 路模拟量输入（0-10V DC/4-20mA）输出信号：4 路数字量输出（继电器触点，250V AC/30V DC，5A），2 路模拟量输出（0-10V DC/4-20mA）反馈适配：支持增量式编码器（最高 1MHz）、绝对值编码器（PROFIBUS DP/V1）、旋转变压器诊断功能：内置过流、过压、过载、电机堵转、温度异常检测，故障代码存储量≥100 条

环境参数

工作温度：-25℃至 + 70℃（非冷凝环境）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）防护等级：IP20（单元本体，需安装于变频器控制柜内）抗振动性能：10-500Hz 频率范围，0.5g 加速度（正弦波），每轴持续测试 30 分钟电磁兼容：符合 EN 61800-3（工业环境）、EN 55022 Class A 标准，抗共模干扰≥120dB

机械参数

外形尺寸：140mm（长）×180mm（宽）×50mm（高）外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂，具备 RFI 屏蔽功能重量：约 0.8kg安装方式：变频器功率模块集成式安装（适配 ACS880 系列标准安装槽）接线方式：插拔式端子排（电源、信号），支持导线直径 0.5-2.5mm²，端子带防误插锁扣状态指示：1 个系统运行 LED（绿色），1 个故障报警 LED（红色），1 个通信状态 LED（黄色）

产品性能

控制精度卓越，有传感器矢量控制模式下速度精度达 ±0.01%，可实现电机低速大转矩稳定输出，适配轧机、提升机等对转速控制要求严苛的场景。

动态响应迅速，转矩阶跃响应时间≤10ms，速度阶跃响应时间≤50ms，能快速应对负载波动，避免电机转速超调或失稳。

通信兼容性广，支持 Profinet IRT、EtherNet/IP 等工业以太网协议及 Modbus RTU、CANopen 串行协议，可无缝对接 PLC、DCS 系统，实现变频器远程监控与参数调试。

运行可靠性高，冗余供电设计与全方位故障诊断功能，可实时监测功率模块、电机及通信链路状态，故障切换时间＜100ms，确保系统连续运行。

维护便捷性优，支持热插拔功能，无需关停变频器即可更换控制单元；通过 ABB DriveComposer 软件可在线读取故障记录、校准参数，缩短维护时间。
