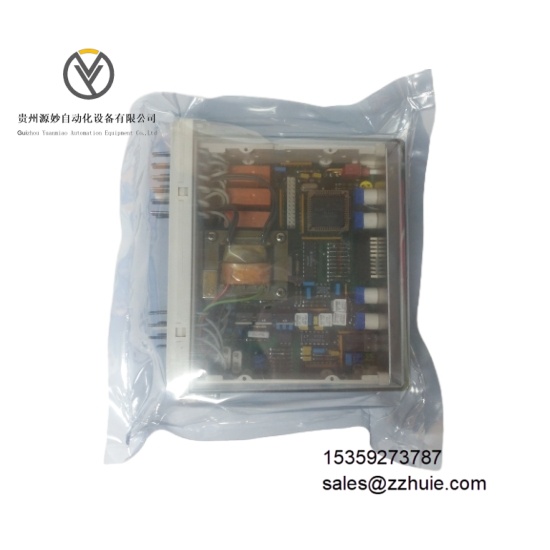

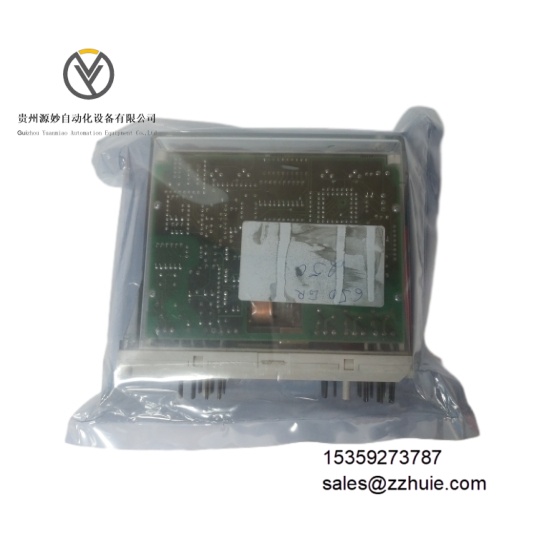

ABB RXIDK2H 1MRK000838-HA  通信扩展模块

产品说明

ABB RXIDK2H 1MRK000838-HA 是 ABB Relion 系列继电保护装置的专用通信扩展模块，核心功能是为 Relion 系列保护装置（如 REF615、REF610）扩展多协议通信接口，实现保护装置与变电站自动化系统（SAS）、SCADA 系统的数据交互。该模块需通过专用接口与保护装置主机连接，无法独立运行，支持 IEC 61850、Modbus RTU、Profibus DP 等主流工业通信协议，可同时传输保护定值、故障录波、实时运行参数等数据。其采用工业级加固设计，通过 IEC 61850 Ed.2、CE、UL 认证，适配 - 40℃至 + 70℃宽温环境及强电磁干扰的变电站场景，是电力系统自动化中保护装置与上层系统互联的关键组件。

具体参数

电气参数

供电电压：24V DC ±20%，典型功耗 5W，最大功耗 8W通信接口：2 个 10/100Base-TX 以太网端口（RJ45，支持 IEC 61850 MMS/GOOSE），1 个 RS-485 端口（支持 Modbus RTU），1 个 Profibus DP 端口（支持 DP V1）协议支持：IEC 61850 Ed.2（MMS、GOOSE、Sampled Values）、Modbus RTU（RTU/ASCII 模式）、Profibus DP V1、IEC 60870-5-103数据传输速率：以太网端口 10/100Mbps 自适应，RS-485 端口 1200bps-115.2kbps 可调，Profibus DP 端口 9.6kbps-12Mbps 可调隔离特性：通信端口具备 2kVrms 电气隔离，电源与信号回路独立隔离诊断功能：内置端口链路检测、协议异常报警、电源故障监测，诊断信息通过 LED 及通信接口输出状态指示：2 个以太网端口 LED（链路 / 数据），1 个 RS-485/Profibus DP 状态 LED，1 个系统运行 LED（绿色），1 个故障 LED（红色）

环境参数

工作温度：-40℃至 + 70℃（非冷凝环境，符合 IEC 60068-2-1/2 标准）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）防护等级：IP20（模块本体，需安装于保护装置机箱内或变电站控制柜）电磁兼容：符合 IEC 61000-6-2（工业环境抗扰度）、IEC 61000-6-4（发射限值）标准，抗共模干扰≥120dB抗振动性能：10-500Hz 频率范围，0.5g 加速度（正弦波），每轴持续测试 30 分钟

机械参数

外形尺寸：100mm（长）×80mm（宽）×30mm（高）外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂，具备 RFI 屏蔽功能重量：约 0.3kg安装方式：保护装置内置插槽安装（适配 Relion 系列标准机箱），支持导轨式辅助安装接线方式：插拔式端子排（电源、通信），支持导线直径 0.5-2.5mm²，端子带防误插锁扣

产品性能

通信兼容性强，覆盖电力行业主流协议（IEC 61850、Modbus、Profibus），可直接对接不同厂商的变电站自动化系统，无需额外协议转换设备，实现保护数据无缝传输。

数据传输高效，以太网端口支持 GOOSE 快速报文（传输延迟≤3ms），满足保护装置跳闸信号、联锁指令的实时性需求；MMS 协议支持批量参数读取，提升系统调试效率。

运行可靠性高，通信端口 2kVrms 电气隔离与强电磁干扰抑制设计，在变电站高压设备密集环境中无通信丢包或协议异常；冗余电源输入确保单电源故障时模块持续工作。

配置维护便捷，通过 ABB PCM600 工程软件可在线配置通信参数、下载协议栈，支持远程固件升级；LED 状态指示与诊断信息上传功能，故障定位时间≤5 分钟。

环境适应性优，-40℃至 + 70℃宽温设计覆盖高寒、高温地区变电站，IP20 防护与抗振动性能适配户外端子箱、室内控制柜等不同安装场景。
