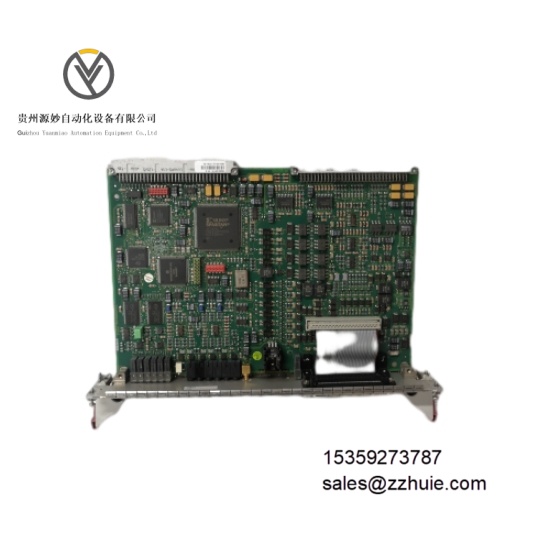

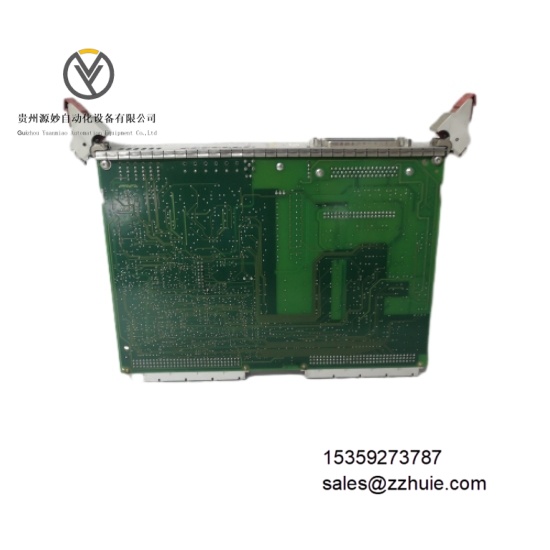

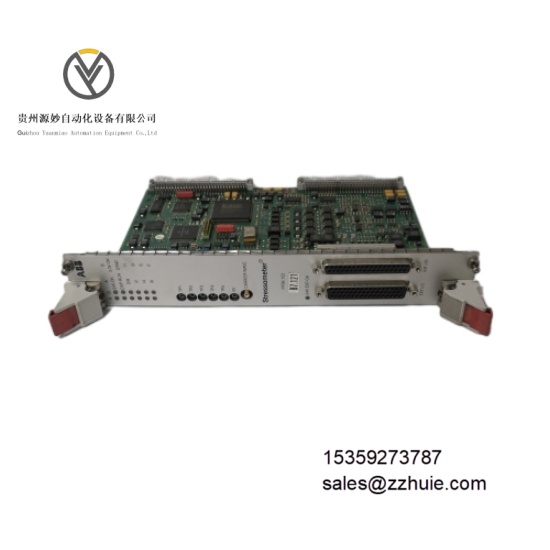

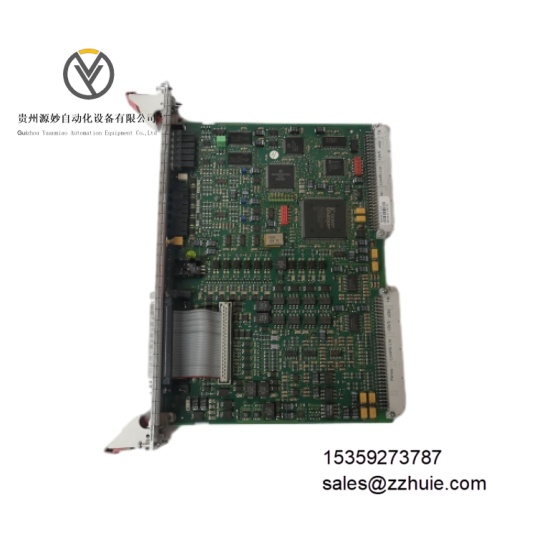

ABB PFSK152 3BSE018877R1  数字输入模块

产品说明

ABB PFSK152 3BSE018877R1 是 ABB AC 800M 系列分布式控制系统（DCS）的 16 通道数字输入模块，专为工业自动化场景的离散信号采集设计。该模块需通过 PROFIBUS DP 或 EcoStruxure Foxboro DCS 总线连接至 AC 800M 控制器，核心功能是将现场设备（如限位开关、按钮、传感器）的干接点 / 湿接点信号转换为数字量，传输至控制器进行逻辑运算与状态监控。其采用通道级电气隔离与冗余设计，具备短路保护、过压保护及实时故障诊断功能，通过 CE、UL、ATEX 等国际认证，适配 - 40℃至 + 70℃宽温环境，是化工、电力、冶金等行业过程控制中数字信号预处理的核心组件。

具体参数

电气参数

供电电压：24V DC ±10%，典型功耗 3W，最大功耗 5W输入通道：16 路独立数字输入通道，支持通道分组配置输入信号类型：干接点（无源触点）、湿接点（24V DC 有源信号），兼容 TTL 电平输入电流：湿接点模式下每通道≤5mA，干接点模式下每通道≤1mA隔离特性：通道间及通道对地 2kVrms 电气隔离，电源与信号回路独立隔离响应时间：≤1ms（信号上升沿 / 下降沿）保护功能：每通道集成短路保护（最大耐受电流 1A，持续时间 10s）、过压保护（最大耐受电压 36V DC）诊断功能：支持通道断路、短路、过压故障检测，故障信息通过总线实时上传至控制器安全认证：CE、UL 508、ATEX Zone 2、IECEx Zone 2

环境参数

工作温度：-40℃至 + 70℃（非冷凝环境，符合 IEC 60068-2-1/2 标准）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）防护等级：IP20（模块本体，需安装于 AC 800M 标准机架或控制柜内）电磁兼容：符合 EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（发射限值）标准，抗共模干扰≥120dB抗振动性能：10-500Hz 频率范围，0.5g 加速度（正弦波），每轴持续测试 30 分钟

机械参数

外形尺寸：100mm（长）×80mm（宽）×32mm（高）外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂，具备 RFI 屏蔽功能重量：约 0.35kg安装方式：AC 800M 系列标准机架插槽安装（适配 CI854/CI858 通信接口单元），支持 35mm DIN 导轨辅助安装接线方式：插拔式弹簧端子排，适配 0.5-2.5mm² 单股 / 多股铜导线，端子带防误插锁扣状态指示：每 4 通道 1 组 LED 指示灯（绿色：正常输入；红色：通道故障），1 个系统运行 LED（黄色）

产品性能

信号响应迅速，≤1ms 的上升沿 / 下降沿响应时间，可精准捕捉高速切换的离散信号（如高速阀门状态、生产线急停信号），满足过程控制对实时性的要求。

通道可靠性高，16 路通道独立隔离与短路 / 过压保护设计，单通道故障不影响其他通道运行，故障诊断覆盖率≥99%，可快速定位断路、短路等异常。

系统兼容性强，无缝适配 AC 800M 控制器及 PROFIBUS DP 总线，支持与 ABB Control Builder M 工程软件联动，可在线配置通道参数、下载逻辑程序，无需额外适配模块。

维护便捷性优，支持带电热插拔，模块更换无需关停系统；LED 分组指示灯直观反馈通道状态，故障信息通过总线上传至 HMI，排查时间缩短至 3 分钟内。

环境适应性广，-40℃至 + 70℃宽温设计覆盖极寒、高温工业场景（如北方冬季户外机柜、化工高温反应区），抗振动与 EMC 设计确保在大功率设备密集环境中稳定运行。
