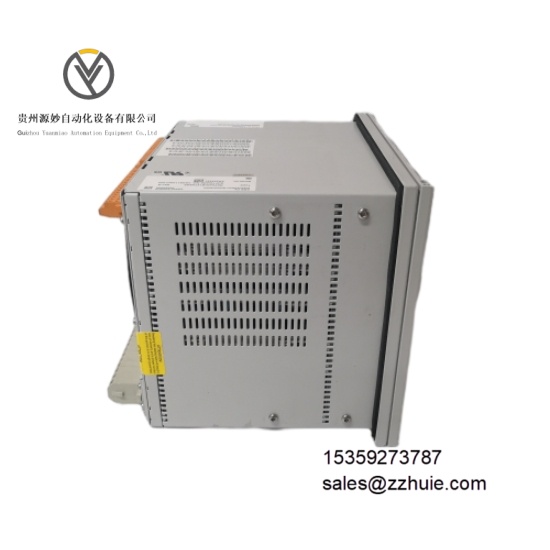

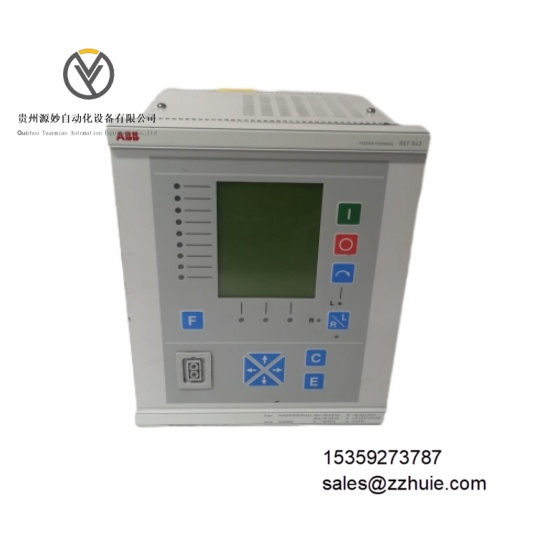

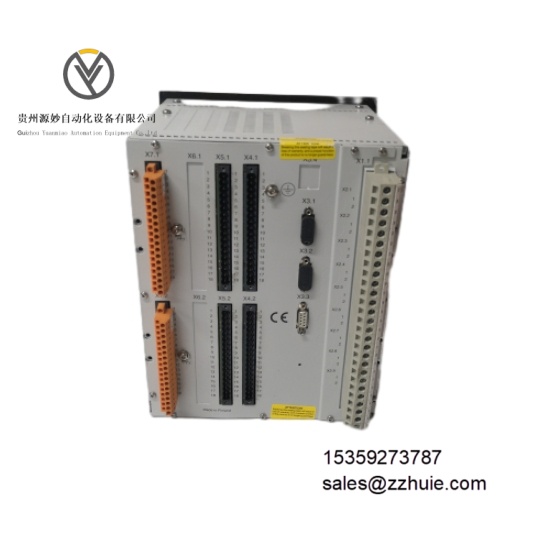

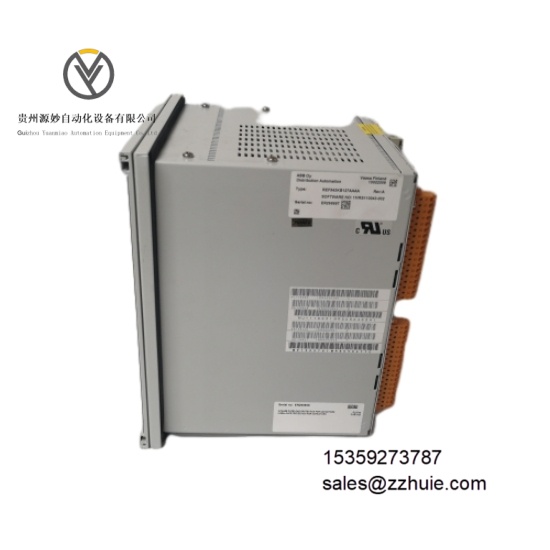

ABB REF543KB127AAAA  继电保护装置

产品说明

ABB REF543KB127AAAA 是 ABB Relion 系列中低压配电专用继电保护装置，核心用于 0.4kV-35kV 配电网络的线路、变压器及电动机保护，集成过流保护、接地故障保护、过负荷保护及非电量保护（如温度、压力）功能。该装置支持 IEC 61850、Modbus RTU 等主流通信协议，可直接接入配电自动化系统（DAS），实现保护定值远程配置、故障录波上传及实时状态监控。其采用工业级加固硬件设计，通过 IEC 60255（继电保护装置标准）、CE、UL 认证，适配 - 40℃至 + 70℃宽温环境及强电磁干扰的配电场景，具备故障跳闸时间短、保护逻辑灵活配置的特点，是工业配电、商业建筑及新能源配电网的核心保护组件。

具体参数

电气参数

供电电压：24V DC/110V DC/220V DC（宽压适配，±20% 波动），典型功耗 8W，最大功耗 12W保护功能：

• 过流保护：定值范围 0.1-100In（In 为额定电流，支持反时限 / 定时限），误差 ±5%

• 接地故障保护：定值范围 0.05-50In，误差 ±5%，支持选择性跳闸

• 过负荷保护：定值范围 0.5-1.5In，动作时限 1-3600s 可调

• 非电量保护：2 路无源触点输入（适配温度、压力传感器）电流输入：3 路相电流（0.1-10In）、1 路零序电流（0.05-5In），精度 0.2 级通信接口：1 个 10/100Base-TX 以太网端口（支持 IEC 61850 MMS/GOOSE），1 个 RS-485 端口（支持 Modbus RTU）输出信号：4 路继电器输出（250V AC/30V DC，5A），2 路模拟量输出（4-20mA，精度 0.5 级）故障录波：支持 100 条故障记录，录波时长 1s（故障前 0.2s + 故障后 0.8s）诊断功能：内置电源故障、电流回路断线、通信异常检测，故障信息通过 LED 及通信接口输出

环境参数

工作温度：-40℃至 + 70℃（非冷凝环境，符合 IEC 60068-2-1/2 标准）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝，符合 IEC 60068-2-3 标准）防护等级：IP40（装置本体，支持柜内 / 柜面安装）电磁兼容：符合 IEC 61000-6-2（工业环境抗扰度）、IEC 61000-6-4（发射限值）标准，抗共模干扰≥120dB抗振动性能：10-500Hz 频率范围，0.5g 加速度（正弦波），每轴持续测试 30 分钟

机械参数

外形尺寸：140mm（长）×180mm（宽）×100mm（高）外壳材质：阻燃工程塑料（UL94 V-0 级），表面防静电喷涂，具备 RFI 屏蔽功能重量：约 1.2kg安装方式：35mm 标准 DIN 导轨安装或面板嵌入式安装（适配标准配电柜门）接线方式：插拔式端子排（电源、电流、信号），支持导线直径 0.5-4mm²，端子带防误插锁扣状态指示：1 个系统运行 LED（绿色），1 个故障报警 LED（红色），4 个保护功能动作 LED（黄色）

产品性能

保护精度高，过流、接地故障保护定值误差控制在 ±5% 以内，电流测量精度达 0.2 级，可精准识别配电网络中的轻微故障，避免误动或拒动。

响应速度快，短路故障跳闸时间≤50ms，接地故障跳闸时间≤80ms，能快速切断故障回路，减少故障扩大风险，保护配电设备安全。

通信兼容性广，支持 IEC 61850 GOOSE 快速报文（传输延迟≤3ms）及 Modbus RTU 协议，可无缝对接不同厂商的配电自动化系统，实现保护数据实时上传与远程控制。

配置灵活性强，通过 ABB PCM600 工程软件可自定义保护逻辑（如过流时限曲线、跳闸出口配置），支持 3 组保护定值切换，适配线路、变压器、电动机等不同保护场景。

运行可靠性优，-40℃至 + 70℃宽温设计覆盖极端气候区域，IP40 防护等级可抵御粉尘侵入，抗电磁干扰设计确保在高压配电环境中稳定运行，平均无故障时间（MTBF）≥100,000 小时。
