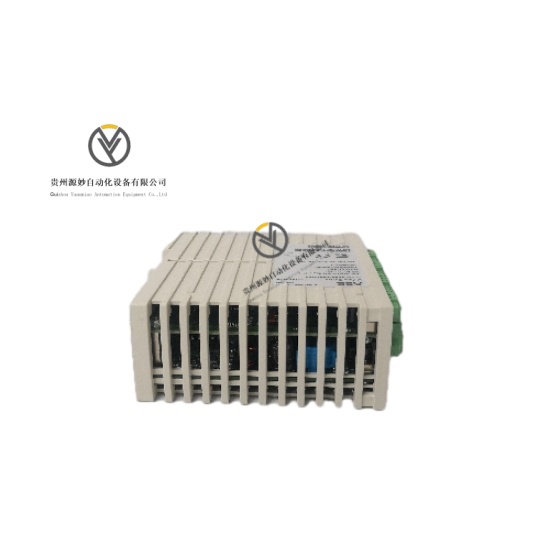

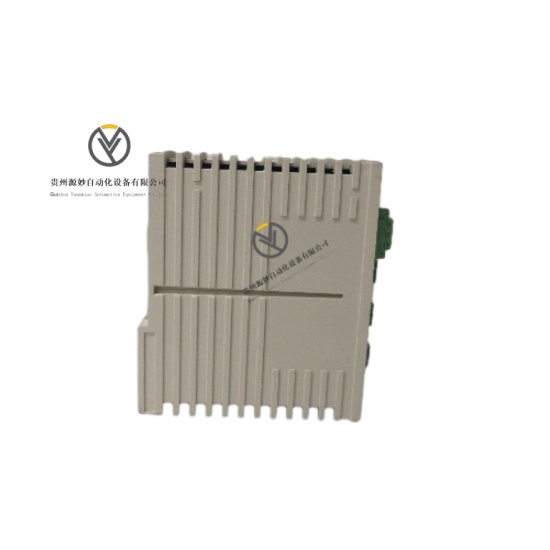

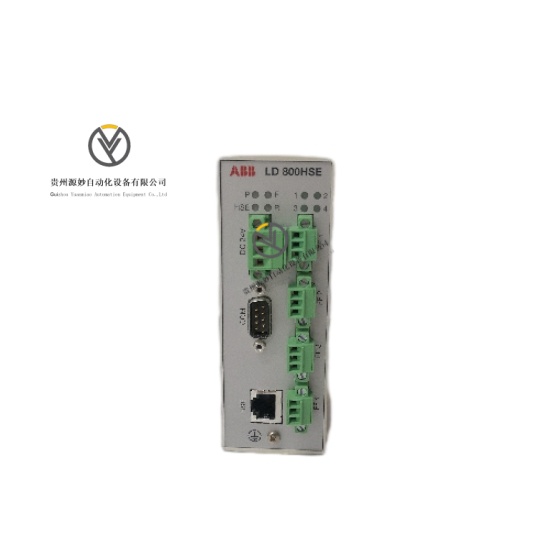

ABB LD800HSE 3BDH000320R0101 是工业自动化领域的 Foundation Fieldbus（FF）链接设备，核心功能为实现 FF 高速以太网（HSE）与 H1 现场设备的协议转换及数据交互。该模块作为 800xA 分布式控制系统（DCS）的关键通信组件，支持 4 条独立 H1 链路接入，集成 32 位 RISC 处理器与冗余设计，可透明配置现场设备功能块，实现控制指令与过程数据的双向高速传输，是连接中央控制系统与现场传感器、执行器的 "桥梁" 组件。
电气参数
工作电压：24V DC±20%，适配工业标准供电系统
输入电流：500mA，输出电流：200mA
处理器：32 位 RISC 处理器，数据处理能力强劲
内存配置：32MB 闪存 + 64MB SDRAM，支持程序与数据存储
通信接口：1 个 HSE 接口、4 个 H1 现场总线接口，含 RS-232/422/485 串行接口
传输速率：HSE 接口 10/100Mbps（自动感应），H1 接口 31.25kbit/s
系统带宽：1.6Gbps，缓存容量：1Mbit，MAC 地址表容量：2K
信号处理：支持 4 条 H1 链路与 HSE 网络间每秒 160 个信号传输
诊断功能：集成电源故障、通信中断、链路异常自诊断，状态实时反馈
认证标准：符合 HSE 配置文件 42C 类设计规范
机械参数
外形尺寸：47mm（宽）×131mm（高）×111mm（深），紧凑型模块化设计
重量：约 0.4kg，轻量化适配密集安装场景
安装方式：35mm DIN 导轨安装（符合 DIN EN 50022 标准）
外壳材质：高强度阻燃工程塑料，具备抗冲击性能
连接方式：H1 接口为 3 极可插拔螺钉端子，适配最大 2.5mm² 导线
状态指示：集成运行、故障双色 LED 指示灯，直观反馈设备状态
环境参数
工作温度：-40℃至 + 70℃，覆盖极端工业工况
存储温度：-40℃至 + 85℃，满足仓储与运输要求
相对湿度：5% 至 95%（无冷凝），适配潮湿场景
防护等级：IP20，适配控制柜内安装环境
电磁兼容：符合工业级抗干扰标准，适配复杂电磁环境
抗振动性能：耐受 10-500Hz 正弦波振动，无结构松动或信号中断
通信效率突出，HSE 与 H1 接口速率匹配工业实时控制需求，数据传输无延迟
冗余能力可靠，支持双模块冗余配置与独立冗余链路，切换过程无数据丢失
扩展能力强劲，单模块接入 4 条 H1 链路，支持 4×16 路客户端 / 服务器并行连接
配置灵活性高，可通过主机系统透明配置 H1 设备功能块，支持跨链路数据发布
维护便捷性优，内置诊断功能与状态指示，固件可通过下载升级，故障排查快速
兼容性广泛，无缝集成 800xA 系统，兼容第三方 PLC 与 DCS 设备
运行稳定性强，宽温工作范围与抗干扰设计，平均无故障时间≥300,000 小时
