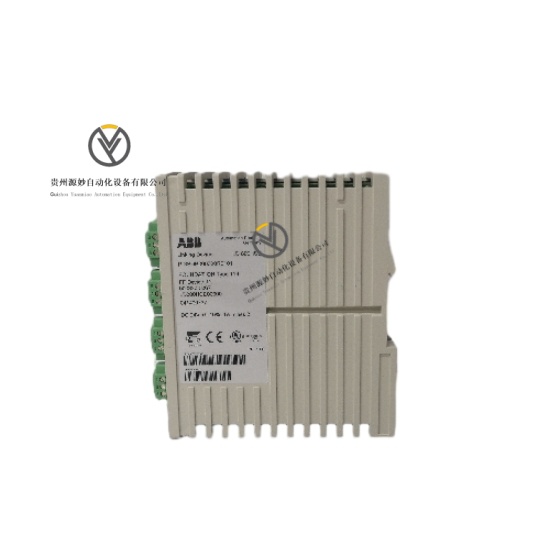

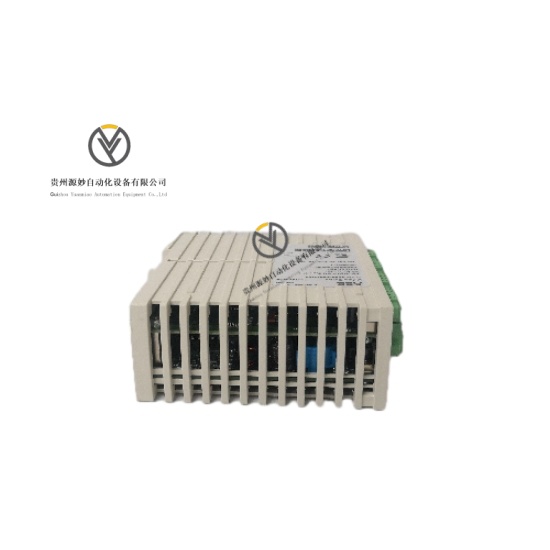

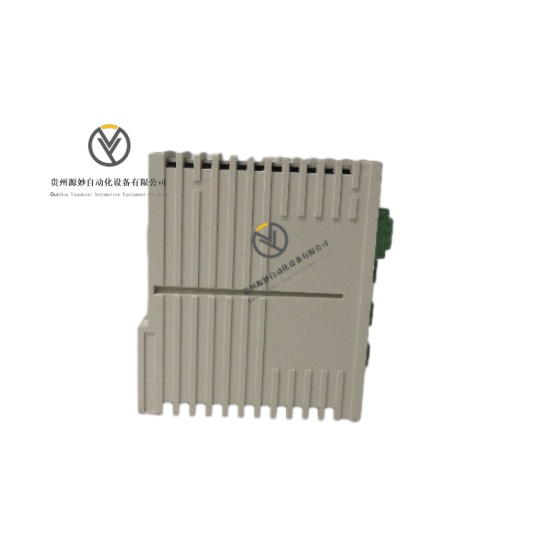

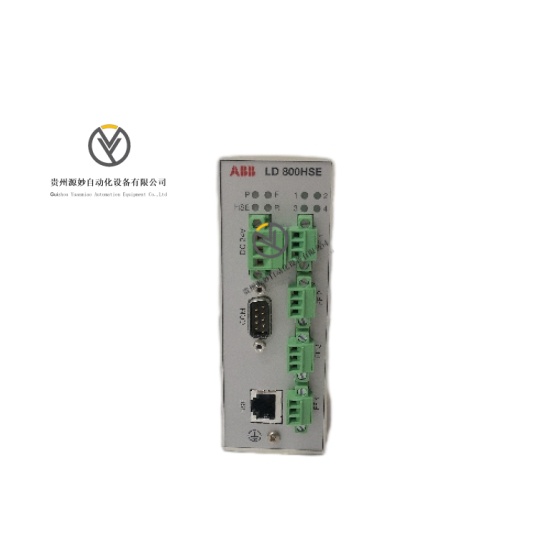

ABB LD800HSE 是一款高性能基金会现场总线（FF）链接设备，核心作为网关实现 FF 高速以太网（HSE）子网与 H1 设备间的通信连接与数据交互。产品支持冗余配置，两台设备通过独立冗余链路连接，保障故障转移可靠性与冗余状态监控。模块化设计适配工业自动化系统集成，可实现上位监控系统对现场 H1 设备的透明配置与功能块访问，内置固件在线更新功能，是复杂工业控制系统中保障数据高效传输的核心组件。
工作电压：24VDC（±20%）HSE 接口：1 个通道，Ethernet 10BASE-T/100BASE-TX（RJ45），传输速率 10 Mbit/s 或 100 Mbit/s（自动感应）H1 现场总线接口：4 个通道，3 极插拔式螺丝端子，变压器耦合 galvanically 隔离，传输速率 31.25 kbit/s串行接口：9 极 SubD male RS-232，传输速率 115.2 kbit/s通信协议：支持 Foundation Fieldbus、Modbus、Ethernet/IP导线横截面支持：最大 2.5 mm²防护功能：电气隔离保护，防电磁干扰设计认证标准：符合 CE、FCC Part 15 Subpart B Class A、VCCI Class 2、ATEX 标准
外形尺寸：47mm×131mm×111mm重量：约 0.4kg安装方式：35mm DIN 导轨安装外壳材质：高品质工业级材料，具备良好电气绝缘与机械强度连接方式：插拔式螺丝端子、RJ45 接口、RS-232 接口防护等级：IP20状态指示：配备电源、运行、通信、故障状态及错误显示功能结构设计：模块化紧凑结构，适配控制柜密集安装布局
工作温度：0℃至 55℃，非垂直安装或通风受限环境下需调整上限温度存储温度：-20℃至 70℃，满足极端仓储与运输要求相对湿度：0% 至 95%（无冷凝），适配高湿工业场景抗振动性能：符合 DIN IEC 68 Part 2 标准，3Hz-57Hz 频率范围 3g 加速度，57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能：符合工业冲击标准，承受安装与运输过程中的机械冲击电磁兼容：符合 EMC 指令 2004/108/EG，抗外部电磁干扰能力达标
链路扩展能力强，支持 4 条独立电隔离 H1 链路，每条链路均配备独立主站（LAS）冗余配置可靠，主从设备通过专用链路实现故障无缝切换，保障系统连续运行数据传输高效，支持 H1 链路间数据重发布及 H1 至 HSE 数据发布，最多 4 个子周期订阅功能配置操作便捷，支持从上位系统对 H1 设备进行透明配置，兼容客户端 / 服务器模式维护升级灵活，通过下载即可完成固件更新，无需拆卸设备诊断功能完善，实时反馈设备运行状态与故障信息，简化运维排查兼容性广泛，符合 FF HSE 42C 类配置文件，与 800xA 等控制系统无缝集成运行稳定性高，工业级元器件选型与电气隔离设计，适应复杂电磁环境
