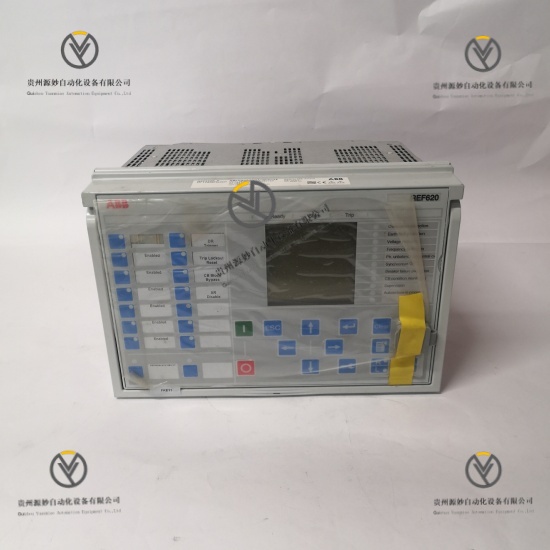

ABB REF620E_F NBFNAAAANDA1BNN1X 是一款高性能馈线保护测控装置，隶属于 ABB Relion® 620 系列。核心功能是为公共及工业配电系统提供保护、控制、测量与监视，涵盖过流、接地故障、过压、欠压等全面保护功能，适配辐射型、环网及网状配电网络。产品集成保护与控制功能于一体，支持 IEC 61850 等多协议通信，可无缝融入中压配电自动化系统，是保障电力系统稳定运行的核心设备。
工作电压 24-265V AC/DC，支持宽范围稳定输入电流输入 额定 5A 或 1A，适配常规互感器电压输入 100-120V AC，满足配电系统测量需求测量精度 电流 / 电压测量精度 ±1%，数据采集准确输入通道 32 路输入通道，支持多信号接入通信协议 兼容 IEC 61850（含 HSR/PRP 冗余）、Modbus、DNP3、IEC 60870-5-103通信接口 2 个以太网口、1 个 RS-485 接口，支持冗余通信保护功能 内置过流、接地故障、过压、欠压、频率保护、距离保护功能跳闸时间 故障响应时间 < 20ms，快速切断故障功率消耗 最大 20W，能耗控制优异认证标准 符合 IEC 相关电力保护设备标准
外形尺寸 252mm×273mm×40mm，紧凑结构节省安装空间重量 约 1.17kg，轻量化设计便于部署安装方式 面板安装或 19 英寸机架安装，适配变电站标准布局外壳材质 工业级高强度材料，具备良好机械防护与绝缘性能连接方式 插拔式端子，便于接线与维护防护等级 IP20，适配室内变电站及控制柜环境状态指示 配备大尺寸液晶显示屏，搭配 LED 指示灯，实时反馈设备运行状态
工作温度 -25℃至 55℃，全温度范围无性能降额存储温度 -40℃至 85℃，满足极端仓储与运输要求相对湿度 5% 至 95%（无冷凝），适配高湿工业场景抗振动性能 符合 IEC 61131-2 标准，耐受常规运行振动抗冲击性能 符合 IEC 61131-2 标准，承受 147m/s² 加速度冲击电磁兼容 抗外部电磁干扰能力达标，适配复杂变电站电磁环境
保护功能全面，覆盖过流、接地故障等多类故障类型，选择性与灵敏度优异通信兼容性强，支持 IEC 61850 双版本及多种工业协议，实现无缝系统集成冗余设计可靠，HSR/PRP 冗余通信与不间断供电设计，避免单点故障测量精度稳定，±1% 测量精度搭配快速采样，精准捕捉电力参数变化响应速度快捷，故障检测与跳闸响应迅速，最大限度降低故障影响配置灵活便捷，支持功能模块定制与远程参数整定，适配不同应用场景维护成本较低，插拔式设计 + 本地 / 远程诊断功能，简化故障排查与运维环境适应性广，宽温运行与强抗干扰能力，耐受变电站恶劣工作条件
