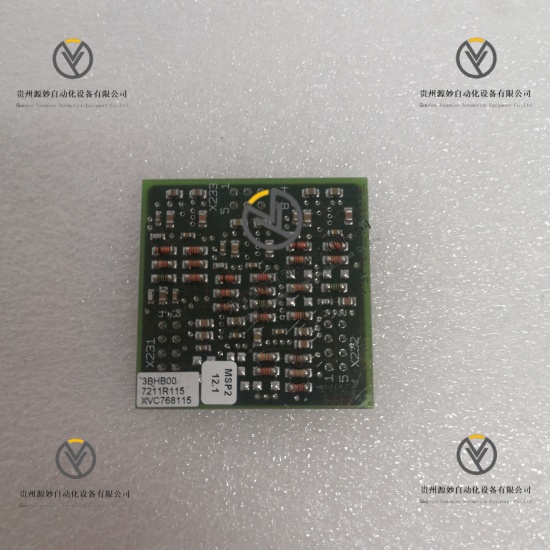

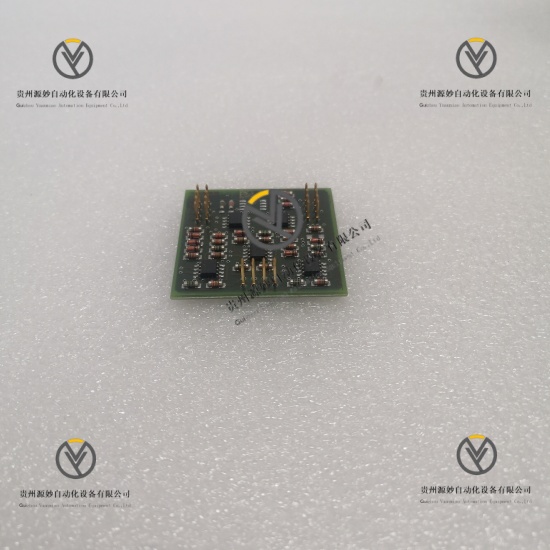

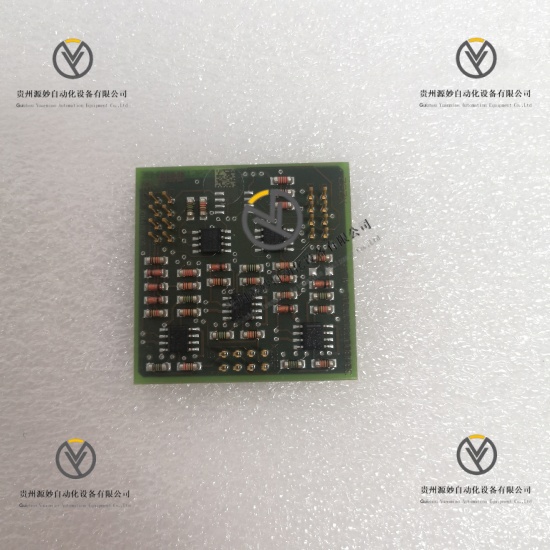

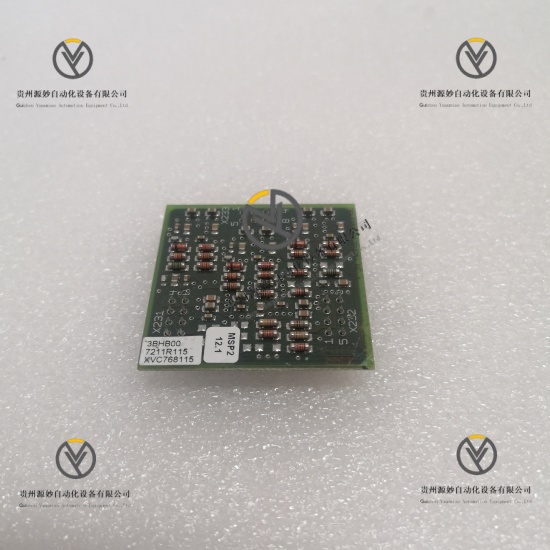

ABB XVC768115 3BHB7211R115 是一款高性能工业级模拟量输入模块，隶属于 ABB Symphony Plus 分布式控制系统（DCS）系列。核心功能是实现工业现场多通道模拟量信号的精准采集、隔离处理与稳定传输，适配 4-20mA 电流信号、0-10V 电压信号等主流工业传感器输出，通过标准化通信协议与 DCS 系统无缝集成，集成信号滤波、故障诊断功能，为工业过程控制提供可靠数据支撑，是自动化系统中信号采集环节的核心组件。
工作电压 24VDC（±10%），支持宽范围稳定输入输入通道 16 路独立模拟量输入通道，通道间相互隔离输入信号类型 兼容 4-20mA DC 电流信号、0-10V DC 电压信号，支持差分输入测量精度 ±0.1% 满量程，确保信号采集准确性分辨率 16 位，精准捕捉信号细微变化隔离等级 通道间、通道与系统间电气隔离，隔离电压 500V AC输入阻抗 电流信号输入≤250Ω，电压信号输入≥100kΩ通信协议 兼容 Profibus DP、Modbus TCP、Ethernet/IP 工业主流协议通信接口 配备 RS485 接口、以太网接口，支持多设备互联保护功能 内置过压保护、过流保护、短路保护、反极性保护认证标准 符合 CE、UL、IEC 61158、IEC 61010-1 标准
外形尺寸 165mm×108mm×35mm，结构紧凑适配密集安装重量 约 0.4kg，轻量化设计便于部署安装方式 35mm DIN 导轨安装，适配标准工业控制柜外壳材质 工业级高强度阻燃材料，具备良好绝缘与抗电磁干扰性能连接方式 插拔式弹簧端子，适配 0.5-1.5mm² 屏蔽线缆防护等级 IP20，适配室内控制柜安装场景状态指示 配备电源（绿色）、运行（黄色）、通道故障（红色）LED 指示灯
工作温度 -20℃至 60℃，全温度范围无性能降额存储温度 -40℃至 85℃，满足极端仓储与运输要求相对湿度 5% 至 95%（无冷凝），适配高湿工业场景抗振动性能 符合 IEC 60068-2-6 标准，3Hz-57Hz 频率范围 3g 加速度、57Hz-500Hz 频率范围 5g 加速度（正弦波）抗冲击性能 符合 IEC 60068-2-27 标准，15g 加速度（半正弦波，持续 11ms）电磁兼容 符合 EN 55014-1、EN 55014-2 标准，抗外部电磁干扰能力达标
信号采集精准，±0.1% 满量程精度搭配 16 位分辨率，保障工业过程数据可靠性通道配置丰富，16 路独立输入通道，适配多传感器同时接入，提升系统集成效率隔离设计可靠，500V AC 电气隔离，杜绝通道间串扰与电压冲击，保障信号纯净通信兼容性广，多协议支持无缝对接 ABB Symphony Plus DCS 及第三方 PLC 系统环境适应性强，宽温运行与强抗干扰设计，耐受粉尘、电磁干扰等复杂工业工况安装维护便捷，模块化结构 + 插拔式端子，降低拆装难度与运维成本运行稳定性高，工业级元器件与多重防护机制，平均无故障时间（MTBF）≥300,000 小时信号处理高效，内置滤波算法，有效抑制干扰信号，确保数据传输稳定
