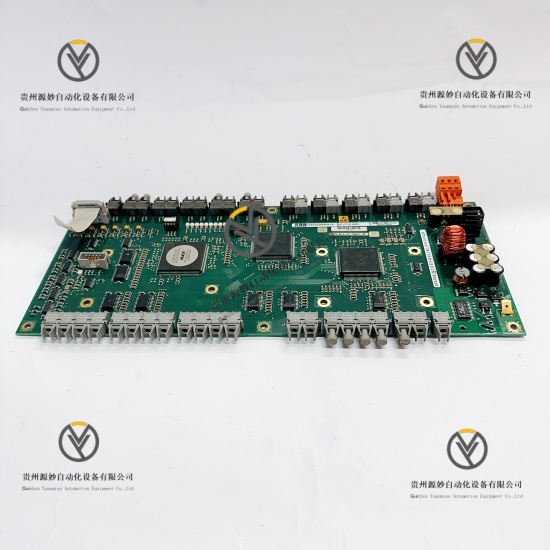

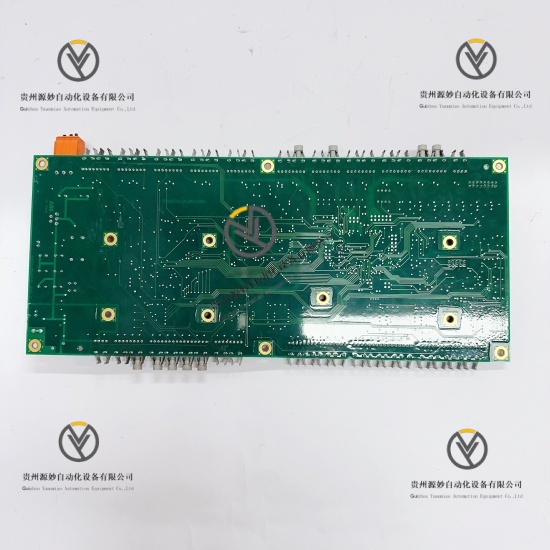

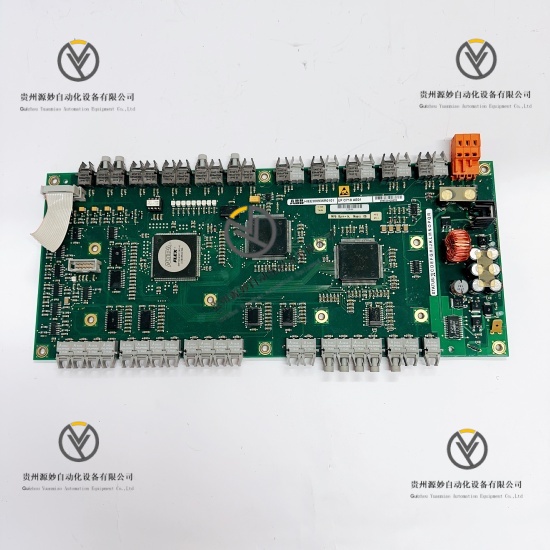

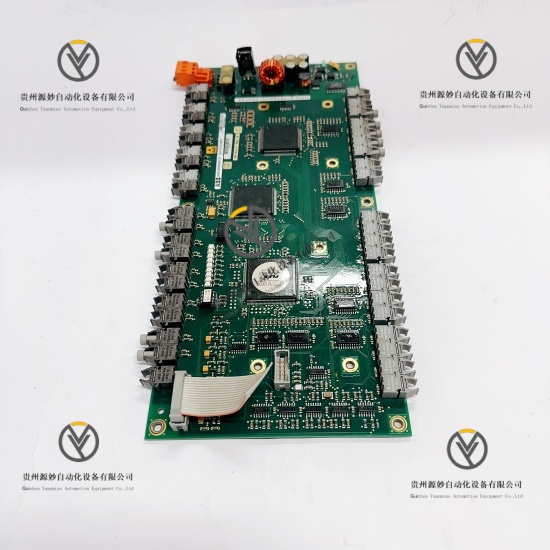

ABB UFC718AE01 HIEE300936R0101 是 ABB 推出的 AC 800M 系列工业级高速模拟输入模块，核心功能是对工业现场的电压、电流、热电偶等高频模拟信号进行高速采样、高精度转换与隔离传输，为 DCS 分布式控制系统提供实时、可靠的高频模拟量数据支持。设备采用模块化设计，适配 AC 800M 控制器机架，支持 8 通道隔离式同步输入，集成高速信号调理、抗干扰滤波与多重保护功能，兼容多种工业标准信号类型，工作温度范围覆盖 - 25°C 至 70°C，适配电力、冶金、化工等对信号采集速度与精度要求严苛的高速控制场景。
产品类型 8 通道高速隔离式模拟输入模块
制造商 ABB
型号 UFC718AE01，物料号 HIEE300936R0101
所属系列 AC 800M 系列
输入通道 8 路独立隔离模拟输入通道，支持通道同步采集
支持信号类型 电压（0-10V、±10V）、电流（4-20mA、0-20mA）、热电偶（J/K/T/E/R/S/B/N）
信号调理 内置高速信号放大、低通滤波（截止频率可调）、线性化补偿功能
适配系统 ABB AC 800M DCS 系统、ABB Advant OCS 系统
通信接口 背板总线（与 AC 800M 控制器高速互联，传输速率≥100Mbps）
保护功能 输入过压保护（≤36V DC）、短路保护（自恢复）、静电防护（±15kV ESD）
诊断功能 通道开路 / 短路诊断、信号超量程诊断、采样异常诊断、电源故障诊断、模块过热诊断
安装方式 AC 800M 控制器 3U 机架插槽安装
认证标准 CE、UL、CSA、IEC 61131-2、RoHS、ATEX、IECEx
状态指示 电源正常（绿色 LED）、通道采样正常（黄色 LED）、故障报警（红色 LED）
供电电压 24V DC（19.2-28.8V DC 宽范围兼容）
测量精度 电压 / 电流信号：±0.1% 满量程；热电偶：±0.2% 满量程（25°C）
分辨率 16 位 ADC 转换（高速模式）、24 位 ADC 转换（高精度模式）
采样率 单通道最大 1kHz，8 通道同步采集最大 500Hz（可配置）
隔离等级 通道间隔离电压 250V AC，输入 - 输出 - 电源三端隔离 1500V AC/1min
输入阻抗 电压信号：≥10MΩ；电流信号：≤100Ω
共模抑制比 ≥95dB（50/60Hz）
电源功耗 典型值 6W，最大值 8W
漂移特性 零点漂移≤0.01% 满量程 /°C，增益漂移≤0.01% 满量程 /°C
同步采集误差 ≤1μs（8 通道间）
外形尺寸 100mm×220mm×80mm（长 × 宽 × 高）
重量 约 0.9kg
工作温度范围 -25°C 至 70°C
存储温度范围 -40°C 至 85°C
相对湿度 5%-95%（非凝结，无凝露）
防护等级 IP20（符合 IEC 60529）
外壳材质 阻燃 ABS 塑料（UL94 V-0 级）
抗振动性能 10-500Hz，1.5G（X/Y/Z 轴各 30min）
抗冲击性能 25G（11ms，X/Y/Z 轴各 3 次）
单通道最大 1kHz 采样率，8 通道同步采集误差≤1μs，快速捕获高频瞬态信号，实时性极强
支持 16 位高速 / 24 位高精度双模式 ADC 转换，兼顾采集速度与测量精度，适配不同场景需求
8 通道独立隔离设计搭配≥95dB 共模抑制比，有效抵御工业电磁干扰与信号串扰，传输稳定性强
内置可调截止频率低通滤波与信号调理功能，精准过滤高频噪声，信号还原度高
宽温工作范围搭配低漂移特性，-25°C 至 70°C 环境下仍保持稳定性能，环境适应性优
完善的故障诊断与多重保护功能，故障点精准定位，避免模块与后端设备损坏，安全性高
与 AC 800M DCS 系统无缝兼容，支持热插拔，系统维护与扩容无需停机，运维效率高
背板总线高速互联，数据传输速率≥100Mbps，保障高频采集数据快速上传，无延迟累积
