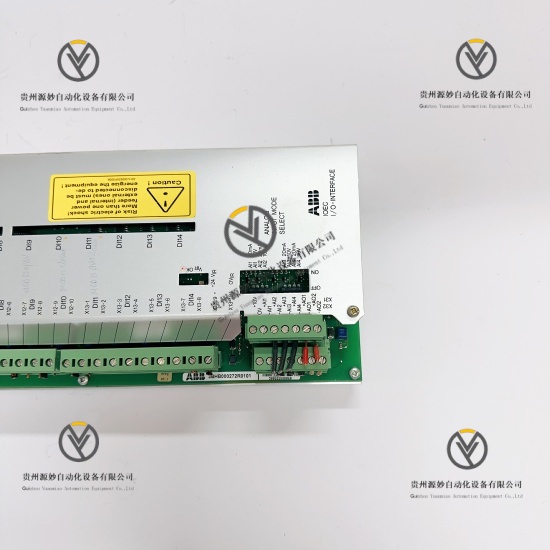

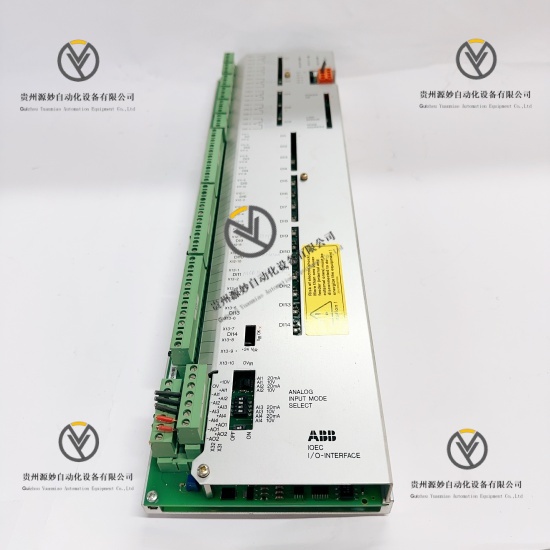

ABB UFC719AE01 3BHB003041R0101 3BHB00072R0101 是 ABB 推出的 AC 800M 系列工业级混合信号 I/O 控制模块，核心功能是集成数字量、模拟量输入输出与高速信号处理能力，实现工业现场传感器信号采集、执行器控制指令下发及多协议数据交互，为 DCS 分布式控制系统提供一体化信号处理与控制解决方案。设备采用模块化设计，适配 AC 800M 控制器机架，搭载双核处理器架构，支持电气隔离 + 光耦隔离双重防护，兼容多种工业通信协议与传感器类型，工作温度范围覆盖 0°C 至 60°C，适配电力、石油化工、轨道交通等对控制精度与可靠性要求严苛的工业场景。
产品类型 混合信号 I/O 控制模块（数字量 + 模拟量）
制造商 ABB

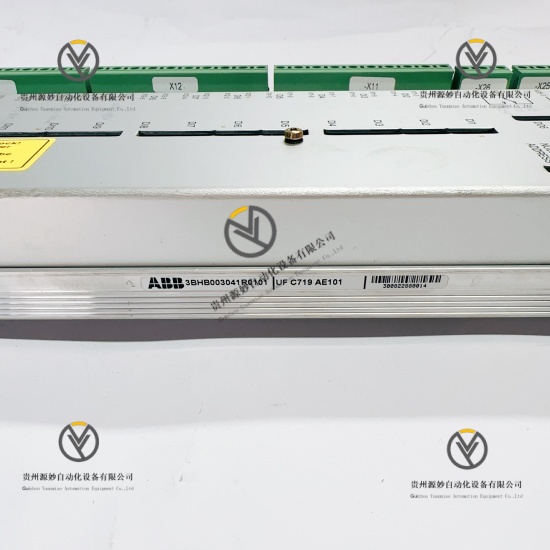

型号 UFC719AE01，物料号 3BHB003041R0101、3BHB00072R0101
所属系列 AC 800M 系列
处理器配置 双核 ARM Cortex-R4 处理器，主频 1.2GHz
存储容量 2MB Flash、1MB RAM
输入通道 16 路数字量输入（24V DC）、8 路模拟量输入（4-20mA）
输出通道 16 路数字量输出（24V DC，每路 2A）、4 路模拟量输出（4-20mA）
扩展功能 支持高速脉冲输出（100kHz）、温度传感器接口（PT100/PT1000）扩展
通信接口 背板总线、Profibus DP 接口
支持协议 Profibus DP、Modbus TCP、IEC 61850、DNP3
适配系统 ABB AC 800M DCS 系统、ABB Ability™ EDCS 变电站监控系统
保护功能 过流保护、过压保护、短路保护、静电防护（±15kV ESD）
隔离设计 输入 - 输出 - 电源三端隔离，通道间隔离电压 2500V AC
诊断功能 通道故障诊断、电源故障诊断、通信异常诊断、模块自检
安装方式 AC 800M 控制器 3U 机架插槽安装
认证标准 CE、UL、RoHS、IEC 61131-2
状态指示 电源正常（绿色 LED）、通信正常（黄色 LED）、故障报警（红色 LED）
供电电压 24V DC±10%（21.6-26.4V DC）
功率功耗 ≤25W
数字量输入响应时间 ≤1ms
模拟量输入分辨率 16 位
模拟量输出分辨率 12 位
通信速率 Profibus DP 最高 12Mbps
数据传输延迟 ≤50ms（IEC 61850 协议）
控制周期 ≤1ms（多任务并行处理）
输出负载能力 数字量输出每路最大 2A，模拟量输出最大负载 500Ω
共模抑制比 ≥90dB（50/60Hz）
外形尺寸 280mm×160mm×50mm（长 × 宽 × 高）
重量 约 1.5kg
工作温度范围 0°C 至 60°C
存储温度范围 -40°C 至 85°C
相对湿度 5%-95%（非凝结，无凝露）
防护等级 IP20（符合 IEC 60529）
外壳材质 阻燃 ABS 塑料（UL94 V-0 级）
抗振动性能 10-500Hz，1.5G（X/Y/Z 轴各 30min）
抗冲击性能 25G（11ms，X/Y/Z 轴各 3 次）
防腐等级 ISA-S71.04:G3
双核 1.2GHz 处理器搭配 2MB Flash 存储，控制周期≤1ms，多任务并行处理无延迟，实时性极强
集成 16 路数字量 + 8 路模拟量输入、16 路数字量 + 4 路模拟量输出，支持功能扩展，适配复杂控制场景
三端隔离设计（2500V AC）+ 高共模抑制比，有效抵御工业电磁干扰，信号传输稳定性强
兼容多种主流工业协议，可无缝对接多品牌上位机系统，系统集成兼容性优
每路数字量输出 2A 大电流驱动能力，支持直接驱动小型执行器，无需中间继电器
内置完善自检与故障诊断功能，故障点精准定位，降低运维成本，提升系统可用性
0°C 至 60°C 工作温度范围 + G3 防腐等级，适配多尘、潮湿、腐蚀等恶劣工业环境
与 AC 800M DCS 系统无缝兼容，支持模块热插拔，系统维护与扩容无需停机
