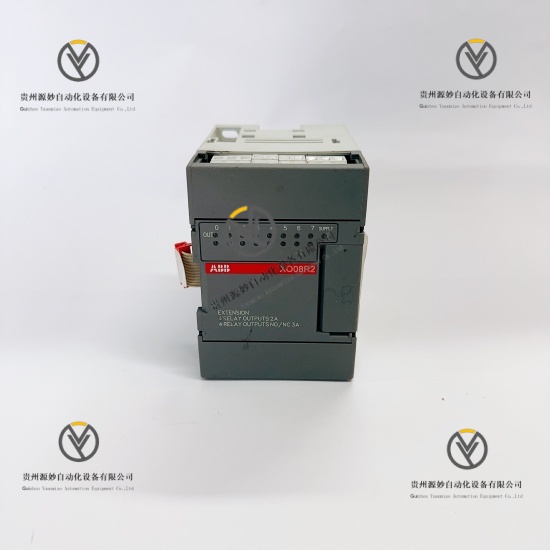

ABB XO08R2 1SBP260109R1001 是隶属于 Advant Controller 31 系列的继电器输出扩展模块，核心作用是扩展 PLC 的输出能力，提供额外继电器输出点以增强控制系统的控制能力与灵活性。该模块可将控制系统的数字信号转换为高电流承载能力的继电器输出，以此驱动现场各类负载。模块支持 Modbus RTU 协议，具备信号隔离功能，同时自带继电器触点故障检测功能，触点出现开路或短路问题时可及时向控制系统发送报警信号。其采用模块化设计，搭配标准化接口，适配 ABB 800xA 分布式控制系统，通过 I/O BUS 与主模块连接，安装与维护流程简便，适配多种恶劣工业环境。
产品类型 继电器输出扩展模块
制造商 ABB
型号 XO08R2，物料号 1SBP260109R1001
所属系列 Advant Controller 31 系列
输出类型 继电器输出
输出数量 8 个继电器输出点，1 个 NC 常闭信号输出
触点类型 常开触点
通信协议 Modbus RTU 协议
保护功能 过电流保护，短路保护，过温保护
检测功能 继电器触点故障检测
适配系统 ABB 800xA 分布式控制系统
连接方式 I/O BUS 连接，电缆连接，接插件连接
安装方式 DIN 导轨安装
认证标准 符合 IEC 61000 - 6 - 2 电磁兼容性标准
输入电压 24V DC 或 120 - 230V AC
电源频率 50 - 60Hz
触点容量 每通道最大电流 2A，最大电压 250V AC/DC
功耗 5W
电磁兼容性 符合 IEC 61000 - 6 - 2 标准
安全等级 PL e/Cat 4，SIL3
切换能力 10A/250V
外形尺寸 80mm×45mm×30mm
重量 0.15kg
工作温度范围 0°C 至 55°C
存储温度范围 - 25°C 至 70°C
相对湿度 5% 至 95%，无凝露
防护等级 IP67
外壳材料 铝合金
模块化结构搭配标准化接口，可通过 I/O BUS 快速连接主模块，安装拆卸简便，大幅提升运维效率
自带继电器触点故障检测功能，能实时监测触点开路或短路故障并发送报警信号，减少故障排查时间
符合 PL e/Cat 4、SIL3 安全等级，配备过流、短路、过温多重保护，保障控制系统与负载设备安全运行
满足 IP67 防护等级，适配多尘、潮湿等恶劣场景，-25°C 至 70°C 宽温范围可应对不同地域极端温度环境
支持与 ABB 800xA 系统无缝对接，插入机架即可自动识别，无需手动调试参数，缩短系统调试周期
每通道 2A 电流承载能力可直接驱动小型电机、电磁阀等负载，无需额外配置接触器，降低系统搭建成本
具备信号隔离功能，能减少外部信号干扰，保障信号传输稳定性，确保控制指令精准执行
