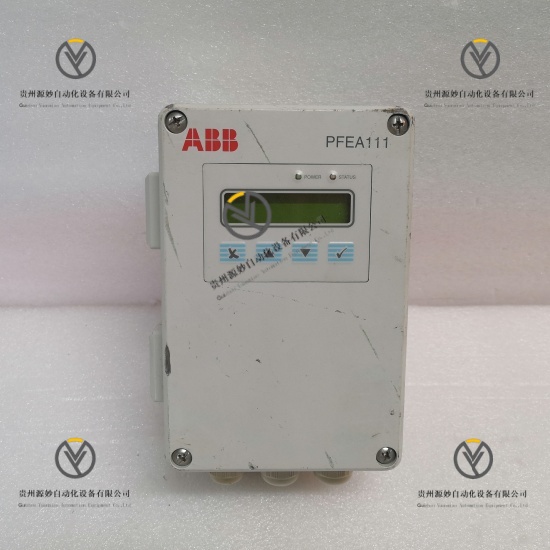

ABB PFEA111-65 3BSE028140R0065 是 ABB 推出的工业级高精度张力控制模块，核心功能是接收张力传感器信号，通过内置闭环控制算法实现对卷材、线材等材料的张力精准调节，支持张力测量、设定、反馈与执行器控制一体化，适配张力辊、磁粉制动器、伺服驱动器等执行机构。模块采用紧凑型设计，支持多信号输入输出与工业总线通信，集成过张力、欠张力报警及故障诊断功能，工作温度范围覆盖 0°C 至 60°C，适配造纸、印刷、冶金、纺织等对张力控制精度要求严苛的卷材加工场景。
产品类型 工业级张力控制模块
制造商 ABB
型号 PFEA111-65，物料号 3BSE028140R0065
所属系列 PFEA 张力控制系列
核心功能 张力测量、张力设定、闭环张力调节、执行器控制、张力报警
适配传感器 应变片式张力传感器、张力变送器（4-20mA 信号输出）
适配执行器 磁粉制动器、磁粉离合器、伺服驱动器、气动制动器
输入接口 2 路模拟量输入（4-20mA，用于张力传感器信号）、2 路数字量输入（DI）
输出接口 2 路模拟量输出（4-20mA，用于执行器控制）、2 路数字量输出（DO，用于报警 / 联锁）
通信接口 RS485 接口
支持协议 Modbus RTU 协议
控制算法 PID 闭环控制算法（参数可配置）
张力设定方式 本地电位器设定、面板按键设定、远程通信设定
保护功能 过张力保护、欠张力保护、传感器断线保护、电源故障保护
诊断功能 传感器信号异常诊断、执行器故障诊断、模块自身故障自检
显示方式 4 位 LED 数码管显示（张力实际值、设定值、参数值）
操作方式 面板按键操作、远程通信控制
安装方式 DIN 导轨安装（35mm 标准导轨）
认证标准 CE、UL、RoHS、IEC 61010-1
状态指示 电源正常（绿色 LED）、运行状态（黄色 LED）、报警状态（红色 LED）、通信正常（蓝色 LED）
供电电压 24V DC（允许波动范围 18-30V DC）
功率功耗 典型值 5W，最大值 8W
输入信号范围 模拟量输入 4-20mA（对应张力 0 - 满量程，满量程可配置）
输出信号范围 模拟量输出 4-20mA（对应执行器控制量 0-100%）
张力控制精度 ±0.5% 满量程
控制响应时间 ≤10ms
数字量输入类型 NPN/PNP 可切换（干接点 / 湿接点兼容）
数字量输出容量 2A/AC 250V，2A/DC 30V（继电器触点）
通信速率 1200bps-19200bps（可配置）
隔离等级 输入 - 输出 - 电源三端隔离，隔离电压 2500V AC/1min
共模抑制比 ≥85dB（50/60Hz）
外形尺寸 45mm×175mm×120mm（宽 × 高 × 深）
重量 约 300g
工作温度范围 0°C 至 60°C
存储温度范围 -20°C 至 85°C
相对湿度 5%-95%（非凝结，无凝露）
防护等级 IP20（符合 IEC 60529）
外壳材质 阻燃 ABS 塑料（UL94 V-0 级）
抗振动性能 10-500Hz，1.5G（X/Y/Z 轴各 30min）
抗冲击性能 25G（11ms，X/Y/Z 轴各 3 次）
电磁兼容性 符合 IEC 61000-4-2/3/4/6 标准
±0.5% 满量程张力控制精度 +≤10ms 快速响应时间，确保卷材加工过程张力稳定，产品质量一致性高
多信号输入输出接口，兼容主流张力传感器与执行器，适配不同工艺需求，兼容性强
PID 参数可灵活配置，支持本地 / 远程双设定方式，适配静态、动态张力控制场景，操作灵活性优
RS485+Modbus RTU 通信，可无缝接入 PLC/DCS 系统，实现集中监控与参数修改，运维效率高
集成多重保护与故障诊断功能，过 / 欠张力实时报警，故障点精准定位，系统安全性高
紧凑型 DIN 导轨安装设计，占用空间小，安装拆卸便捷，适配密集控制系统集成
0°C 至 60°C 宽温工作范围 + 工业级抗干扰设计，在复杂车间环境下保持稳定控制性能
高亮度 LED 数码管显示，状态指示灯清晰可见，便于现场操作人员实时观察与调试
