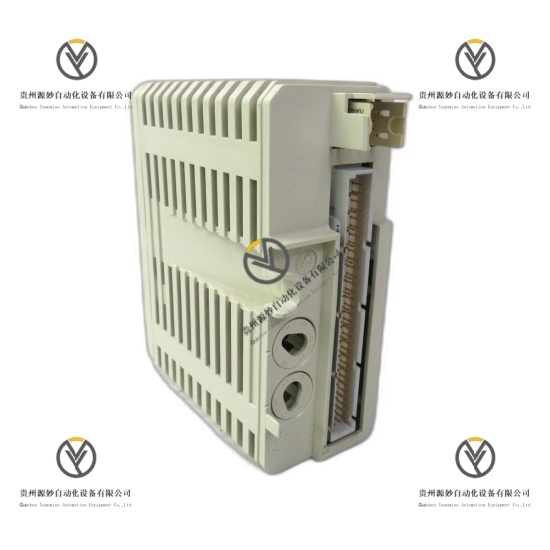

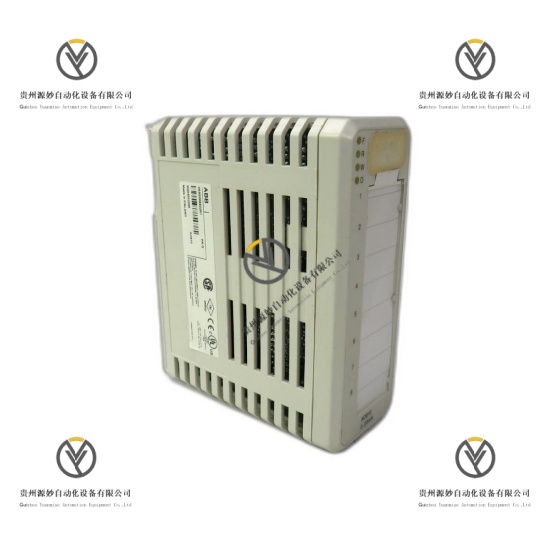

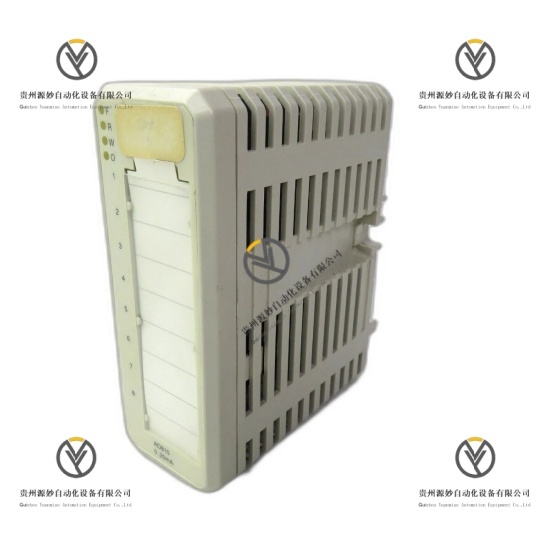

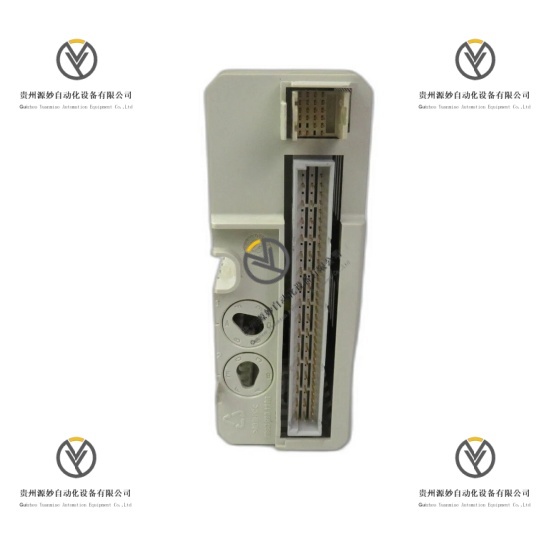

ABB DO820 3BSE008514R1 数字量输出模块
产品说明
ABB DO820 3BSE008514R1是ABB旗下AC 800M系列工业级数字量输出模块，专为工业过程控制系统的数字信号输出需求设计，核心功能是将AC 800M控制器下发的数字控制信号，通过内部驱动电路与隔离保护电路转换为可直接驱动现场继电器、接触器、电磁阀等执行器的信号，实现工业设备的启停控制、逻辑联锁动作执行。产品符合IEC 61131-2工业控制设备标准，具备完善的通道故障诊断、短路保护、过载保护功能，可直接集成于AC 800M系列控制系统机架，适配高温、高电磁干扰的工业现场环境，为电力、石油化工等行业的过程控制环节提供稳定、可靠的数字信号输出保障。
具体参数
品牌 ABB
产品系列 AC 800M系列工业控制系统输出模块
产品类型 工业级数字量输出模块
型号 DO820、3BSE008514R1
输出通道数 16路独立数字量输出通道
输出信号类型 继电器输出、PNP晶体管输出（可配置）
输出电压范围 DC 24V - 250V；AC 24V - 250V（继电器输出）；DC 24V（PNP晶体管输出）
输出电流 每通道最大2A（继电器输出）；每通道最大0.5A（PNP晶体管输出）
响应时间 继电器输出：吸合≤5ms，释放≤3ms；晶体管输出：≤100μs
工作电压 DC 24V ±10%（由系统机架供电）
工作温度范围 0℃ - 60℃
存储温度范围 -40℃ - 85℃
相对湿度 5% - 95% 非冷凝
防护等级 IP20（模块级）
电气隔离 通道间及通道与背板间2500V AC隔离（1分钟）
安装方式 ABB AC 800M系列标准机架插槽安装
尺寸 100mm×160mm×85mm（长×宽×高）
重量 约0.7kg
功耗 典型6W，最大8W
认证资质 CE、UL、CSA、IEC 61131-2
诊断功能 通道短路诊断、输出过载诊断、继电器粘连诊断、电源异常监测、模块通信故障诊断
保护功能 每通道具备短路保护（继电器输出：熔断保护；晶体管输出：自动限流）、反极性保护
产品性能
16路独立可配置输出通道，支持继电器、PNP晶体管两种输出类型，可灵活适配不同负载类型的现场执行器，通用性极强
继电器输出支持交直流宽电压负载，晶体管输出响应速度快至≤100μs，可分别满足常规负载控制与高速响应控制需求
通道间及通道与背板间高电气隔离设计，搭配工业级抗电磁干扰电路，可有效抵御现场电磁辐射、浪涌冲击，保障输出信号稳定性与模块运行可靠性
每通道配备针对性保护功能，继电器输出采用熔断保护，晶体管输出采用自动限流保护，可有效避免负载故障对模块造成损坏，延长模块使用寿命
具备完善的全链路故障诊断功能，可实时监测通道工况、继电器状态、模块运行及通信状态，故障信息实时上传至控制器，便于运维人员快速定位并处理问题
0℃ - 60℃宽温工作范围，工业级加固封装设计，可在高温、高湿、多干扰等复杂工业现场长期稳定运行，环境适应性强
与ABB AC 800M系列控制系统深度兼容，即插即用，支持在线组态调试与参数配置，简化系统集成与后期维护流程
高可靠性设计，MTBF≥3,000,000小时，完全满足工业现场24小时不间断运行的严苛需求
