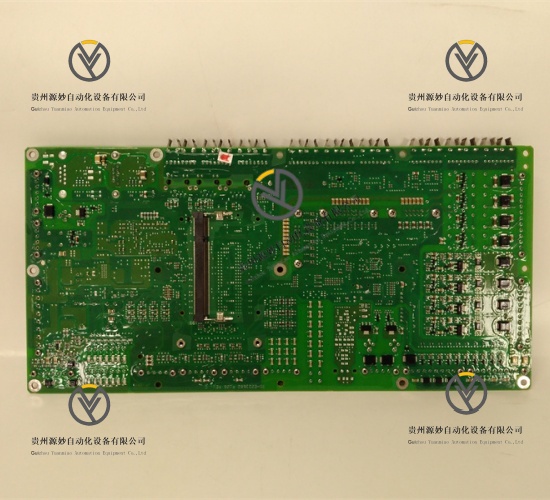

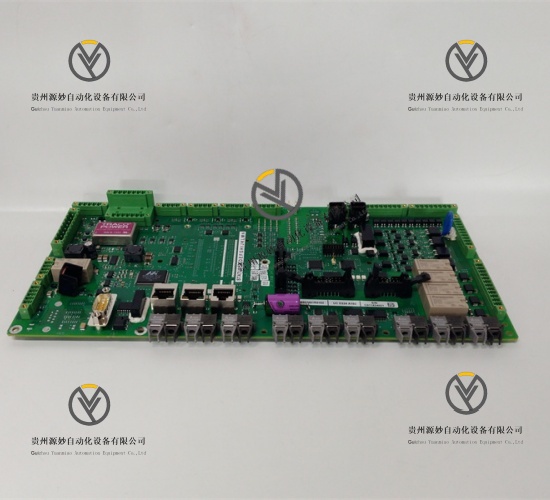

ABB UCD224A102 3BHE023681R0102是瑞士ABB公司旗下工业级门极驱动板（又称功率单元控制板），隶属于ABB UCD系列，是中压变频器内部功率单元（Cell）的核心控制部件及原厂备件，适配ABB ACS 1000、ACS 5000系列中压变频器，以及ABB 5SNA、5SNE系列IGBT/IGCT功率模块。该产品采用标准化模块化设计，核心功能是接收上层控制器的低压PWM（脉宽调制）指令信号，经隔离、放大和精确整形后，转换为驱动IGBT等功率半导体开关所需的高压、高速门极驱动信号，集成短路/过流保护（DESAT）、欠压锁定、温度监测、LED状态指示及故障诊断功能，工业级加固封装，材质为高质量工业阻燃板材，符合CE、EMC认证标准，可在严苛工业环境中长期稳定运行，直接关系到功率模块的开关特性、效率及整个变频器的运行稳定性，广泛应用于各类中压变频控制场景，是ABB中压变频器维护与修复的关键原厂部件。
品牌 ABB（瑞士）
产品系列 ABB UCD系列
产品类型 工业级门极驱动板、功率单元控制板、中压变频器原厂备件
型号 ABB UCD224A102 3BHE023681R0102
原产国 瑞士
适配设备 ABB ACS 1000、ACS 5000系列中压变频器，ABB 5SNA、5SNE系列IGBT/IGCT功率模块
处理器 32位RISC CPU
工作电源 +24V、+15V、-8V隔离低压直流电源
额定功耗 9W
内存 8MB Flash、16MB RAM
通信接口 2个RS232接口、光纤通信接口
通信协议 PROFIBUS、MODBUS、EtherCAT
保护类型 短路/过流保护（DESAT）、欠压锁定、温度监测、电磁干扰防护、高压电气隔离保护
电气隔离 高达数千伏，实现低压控制电路与高压主电路完全分离
保护响应速度 微秒级（DESAT保护）
工作温度范围 -25℃至60℃
存储温度范围 -40℃至70℃
相对湿度 5%至95%，无冷凝
防护等级 IP20
物理尺寸 263mm×138mm×88mm（长×宽×高）
物理重量 约2.35kg
安装方式 DIN导轨安装或PCB板安装
特殊功能 PWM指令信号转换、门极驱动放大、LED状态指示、故障诊断、光纤高速通信、温度监测、欠压锁定
产品材质 高质量工业阻燃板材
加工定制 否
认证标准 CE、EMC
质保期限 12个月
适配ABB ACS 1000/5000系列中压变频器及专用IGBT功率模块，隔离低压直流供电，UCD224A102 3BHE023681R0102作为原厂备件，替换便捷，可快速恢复变频器功率单元功能，保障系统连续运行。
搭载32位RISC CPU，处理能力强劲，可精准完成PWM指令信号隔离、放大与整形，驱动波形经过优化，能最小化功率开关损耗，提升变频器运行效率。
集成微秒级DESAT短路/过流保护及欠压锁定功能，可快速识别故障并执行软关断，有效保护昂贵的IGBT功率模块，运行安全可靠。
采用光纤通信和高压电气隔离设计，抗电磁干扰能力极强，可防止高压瞬态干扰窜入低压控制系统，保障控制器稳定运行及人员安全。
工业级阻燃材质加固封装，宽温环境适应性强，集成完善的状态监测与故障诊断功能，可实时回传运行数据，便于快速定位故障、高效运维。
