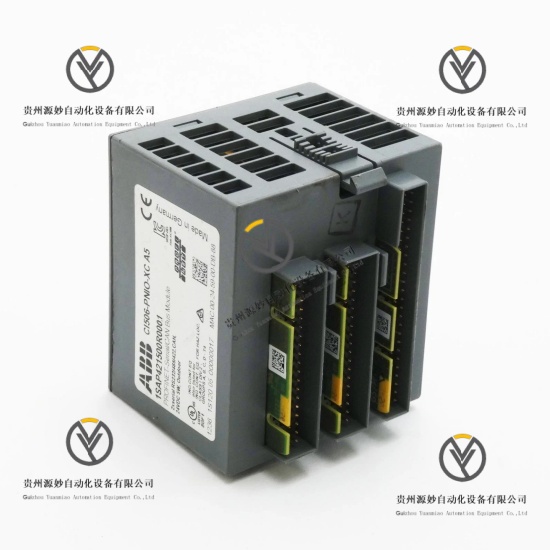

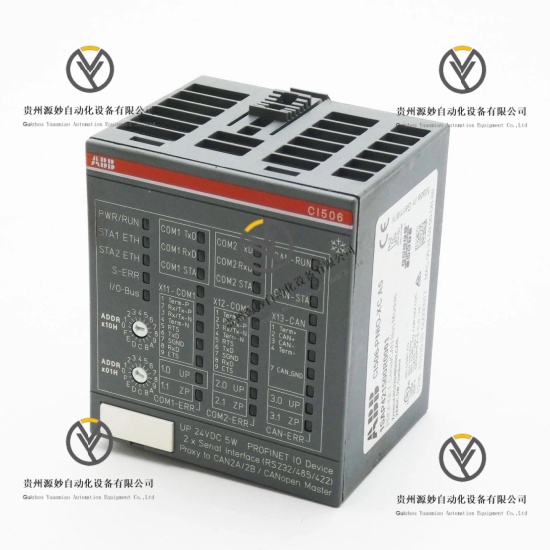

ABB CI506-PNIO-XC A5 1SAP421500R0001接口模块

产品说明

ABB CI506-PNIO-XC A5 1SAP421500R0001是ABB原厂生产的高性能接口模块，隶属于AC500系列PLC平台核心组件，作为远程I/O网关模块，专为工业自动化场景设计，集成多协议通信功能，承担现场设备与控制系统的信号传输、数据交互及网关转换任务，采用模块化紧凑设计，安装维护便捷，通过TÜV等权威工业认证，满足IEC 61508 SIL2安全完整性等级，广泛应用于各类工业自动化关键场景，为分布式控制系统提供稳定、高效的通信与控制支撑。

具体参数

外形尺寸 76mm×67.5mm×62mm

重量 0.144kg（净重），0.168kg（毛重）

工作温度范围 0℃至+60℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%，无冷凝

防护等级 IP20

安装方式 DIN导轨安装，端子式接线，支持在线维护

供电电压 20.4V DC至28.8V DC

输入电流 5mA

输出电压 20.4V DC至28.8V DC

输出电流 0.5A

功耗 5W

通信接口 2个工业以太网接口，2个串行接口（RS232/RS422/RS485），1个CANopen主站接口

支持协议 PROFINET IO RT、Modbus TCP、CANopen

I/O扩展 可扩展最多10个I/O模块

响应时间 0.1ms至32ms

关税编号 85389091

产品性能

适配性能：无缝适配ABB AC500系列PLC平台，可扩展多个I/O模块，兼容西门子、罗克韦尔等厂商设备，集成效率高。

通信性能：支持多种主流工业协议，配备多组通信接口，可实现毫秒级信号同步与跨系统高效数据交互，支持远程固件升级与诊断。

控制性能：具备稳定的网关转换与数据传输能力，响应迅速，可精准实现现场设备与控制系统的信号交互，保障控制指令高效执行。

安全性能：通过TÜV认证，满足IEC 61508 SIL2安全完整性等级，具备工业级防护性能，平均无故障时间达50000小时以上，可在严苛工业环境长期稳定运行。

运维性能：模块化紧凑设计，端子标识清晰，安装维护便捷，支持标准PROFINET消息进行模块诊断，状态指示灯可直观显示模块运行状态。
