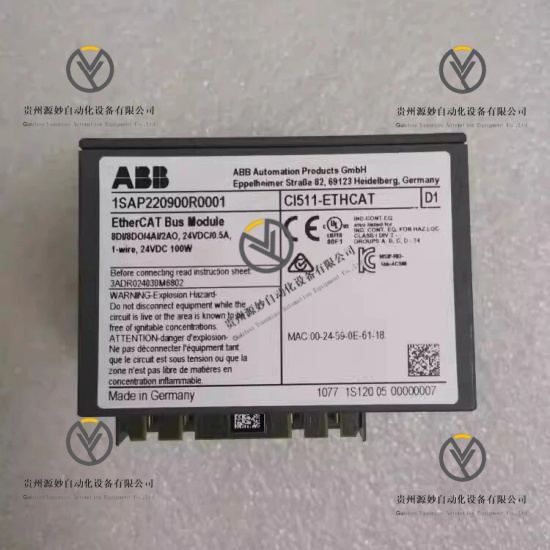

ABB CI511-ETHCAT 1SAP220900R0001是ABB原厂生产的高性能EtherCAT分布式总线模块，隶属于AC500/S500系列PLC平台核心组件，作为EtherCAT从站模块，专为工业自动化场景设计，集成多种I/O接口与凸轮开关功能，承担现场设备与控制系统的信号传输、数据交互及分布式扩展任务，采用模块化紧凑设计，安装维护便捷，通过权威工业认证，满足工业级严苛运行要求，广泛应用于各类工业自动化关键场景，为分布式控制系统提供稳定、高效的通信与控制支撑。
外形尺寸 76mm×67.5mm×62mm
重量 0.3kg（净重）
工作温度范围 0℃至+60℃
存储温度范围 -40℃至+85℃
相对湿度 5%至95%，无冷凝
防护等级 IP20
安装方式 DIN导轨安装，端子式接线，支持在线维护
供电电压 20.4V DC至28.8V DC
功耗 5W
通信接口 2个RJ-45标准总线接口，支持EtherCAT通信
支持协议 EtherCAT，兼容CANopen DSP 402配置文件
数字输入 8通道，24VDC
数字输出 8通道，24VDC，0.5A，晶体管输出
模拟输入 4通道，支持U、I、RTD类型
模拟输出 2通道，支持U、I类型
响应时间 微秒级同步响应
关税编号 85389091
适配性能：无缝适配ABB AC500/S500系列PLC平台，可实现分布式扩展，兼容各类工业现场设备，集成效率高。
通信性能：支持EtherCAT实时以太网协议，具备微秒级同步精度与分布式时钟功能，可实现跨系统高效数据交互，传输延迟低。
控制性能：集成多种I/O接口与凸轮开关功能，可精准采集、传输现场信号，保障控制指令高效执行，实现稳定的分布式控制。
安全性能：具备工业级防护性能，电气隔离优良，可在严苛工业环境长期稳定运行，平均无故障时间长，符合EN 61000-6-2/EN 61000-6-4 EMC规范。

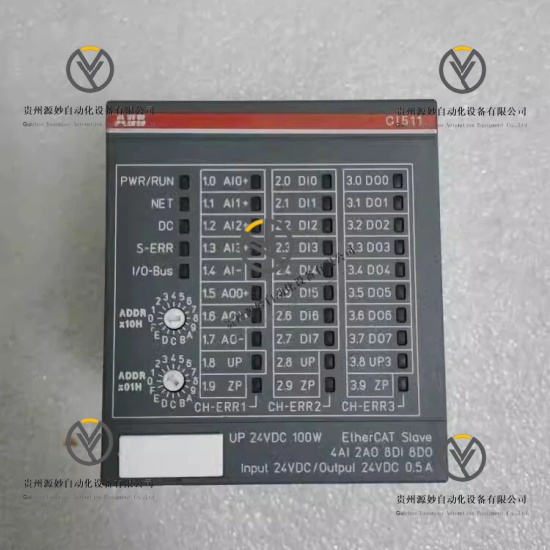

运维性能：模块化紧凑设计，端子标识清晰，安装维护便捷，支持在线诊断与固件升级，状态指示灯可直观显示模块运行状态。
