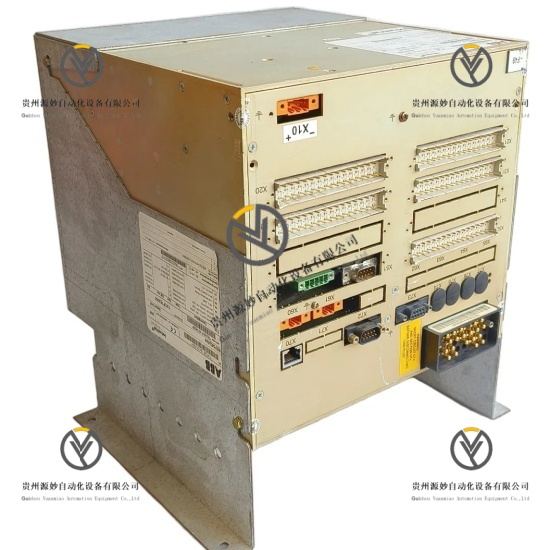

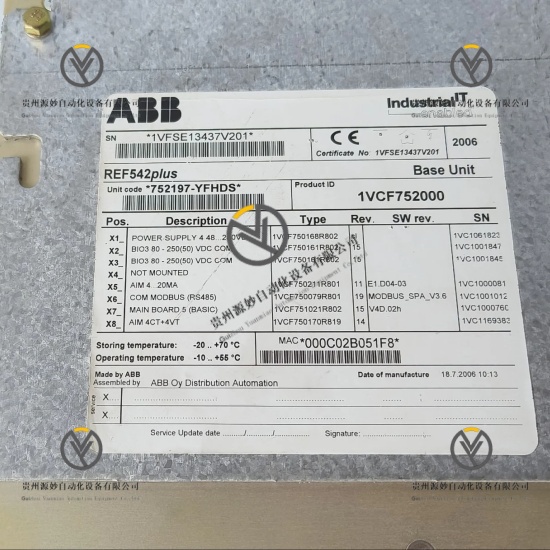

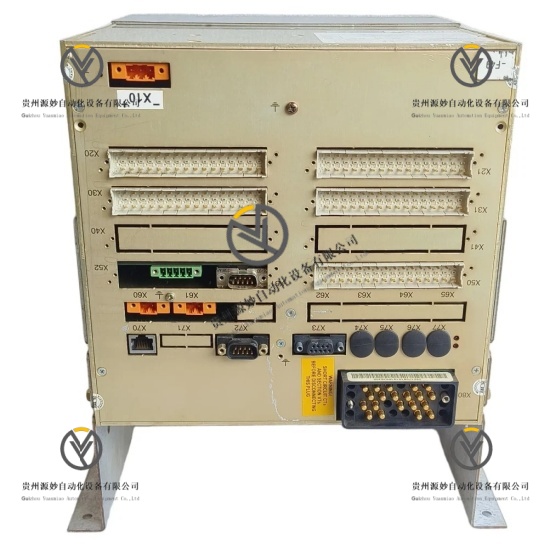

ABB REF542PLUS 1VCF752000是ABB Relion®系列旗下的数字式多功能馈线终端，专为10–36kV中压配电系统设计，是气体绝缘开关柜（GIS）、空气绝缘开关柜（AIS）的核心保护与控制组件。该产品集成保护、测量、控制、监测及电能质量分析五大核心功能，采用三处理器分离架构，可实现馈线、变压器、电动机等设备的全面保护与精准控制。产品支持模块化配置，配备内置HMI人机界面，兼容多种工业通信协议，可无缝接入ABB Ability™或第三方SCADA系统，具备完善的故障诊断与事件记录功能，适配工业配电各类严苛工况，为中压配电网络提供智能化、高可靠的保护与控制解决方案。
设备类型 数字式多功能馈线终端（保护与控制装置）
产品系列 ABB Relion®系列
适用系统电压 10–36kV中压配电系统
输入电流 1A或5A（可配置）
PT输入 100V/110V/120V AC（相电压）
模拟输入通道 8通道（3组电流/电压）
数字量输入 多路（可配置）
数字量输出 机械继电器输出8A/250VAC，静态输出12A/265VDC（短时）
供电电压 AC/DC 24–250V
工作温度范围 -25℃至+70℃
存储温度范围 -40℃至+85℃
相对湿度 5%至95%，无冷凝
测量精度 电流/电压±0.5%，功率/电能±1.0%（IEC 62053-22 0.5S级）
通信协议 标配RS-485（Modbus RTU），可选IEC 61850、Modbus TCP、DNP3
事件记录 ≥1000条带时间戳事件，含故障录波（5条×5s，1.2kHz采样）
防护等级 IP20（前面板安装后IP54）
认证标准 IEC 60255、IEC 61000-6-2/4、UL 508、CE、GOST
安装方式 面板安装、导轨安装
HMI配置 内置单色或彩色LCD，带导航按键
保护性能：支持15种以上可配置保护功能，涵盖相间/接地过流、方向性过流、断路器失灵、热过载、过压/欠压、频率异常等，瞬时段响应时间＜16ms，接地故障保护灵敏度达0.01mS，符合IEC 60255标准。
测量性能：具备高精度测量能力，可直接测量电流、电压，计算线电压、正负序分量、有功/无功功率、功率因数及电能量，支持最大需量记录与历史数据存储，满足配电系统计量与监测需求。
通信性能：标配Modbus RTU通信接口，可选以太网模块支持IEC 61850-8-1 GOOSE/MMS，可与变电站自动化系统实现高速数据交互，支持远程监控、参数整定与故障查询。
控制性能：支持本地与远程控制，可实现断路器分合闸、自动重合闸、同期检查等操作，具备FUPLA图形化编程功能，可实现跨间隔联锁，满足复杂配电系统控制需求。
环境适配性能：宽温设计可在-25℃至+70℃范围内稳定运行，具备较强的抗电磁干扰能力，符合工业级运行标准，可耐受中压开关柜内的严苛工况。
灵活配置性能：采用模块化设计，可根据应用需求灵活配置保护与控制功能，兼容传统CT/PT或罗氏线圈/电阻分压器传感器，适配馈线、电机、变压器等多种应用场景。
运维便捷性能：内置HMI人机界面，可本地查看实时参数、事件记录与故障波形，支持PCM 600软件进行配置与维护，故障录波与事件日志功能可快速定位故障点，降低运维成本。
