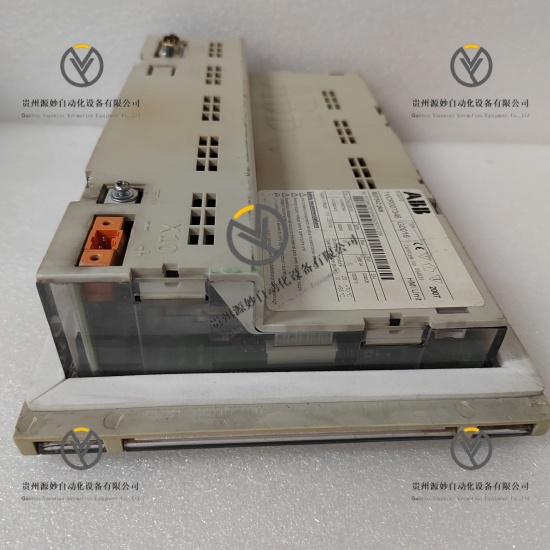

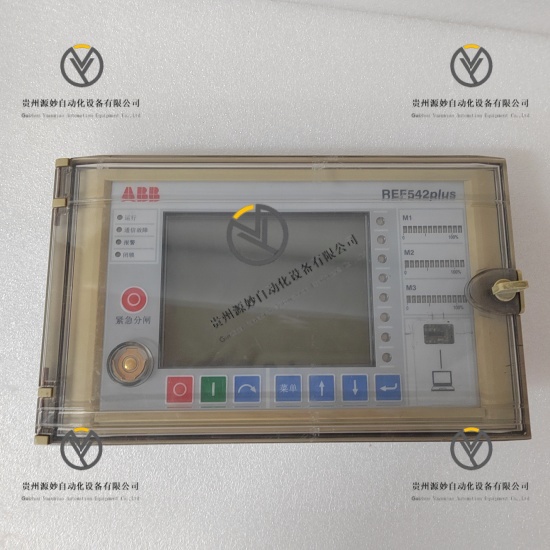

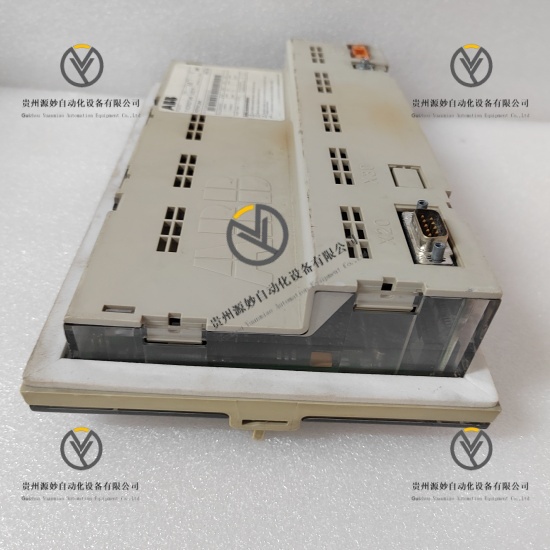

ABB REF542PLUS 1VCR007346是ABB Relion®系列旗下的智能数字式馈线保护终端，专为6–36kV中压配电系统设计，是环网柜、开关站、新能源场站及各类中压开关柜的核心保护与测控组件。该产品采用分离式架构，由保护单元和独立HMI显示模块组成，集成保护、测量、控制、监测及电能质量分析五大核心功能，内置32位DSP处理器和ABB自研ASIC芯片，原生支持IEC 61850协议，可实现GOOSE快速跳闸与远程通信。产品具备完善的故障录波、事件记录及自诊断功能，采用全密封金属外壳与板载三防漆工艺，适配严苛工业环境，可无缝接入ABB Ability™或第三方SCADA系统，为中压配电网络提供高精度、高可靠的智能化保护与控制解决方案。
设备类型 智能数字式馈线保护终端
产品系列 ABB Relion®系列
适用系统电压 6–36kV中压配电系统
输入电流 1A或5A（可配置）
PT输入 100V或110V AC（相电压）
模拟输入通道 8通道（3组电流/电压）
数字量输出 8路可编程继电器输出
供电电压 24–250V AC/DC
功耗 ＜15VA
工作温度范围 -25℃至+70℃
存储温度范围 -40℃至+85℃
相对湿度 5%至95%，无冷凝
测量精度 0.5S级（IEC 62053-22）
通信协议 标配RS-485（Modbus RTU），支持IEC 61850 Edition 2、Modbus TCP、DNP3
通信接口 2×以太网，2×RS485
事件记录 ≥1000条带时间戳事件，32次故障录波（16点/周波）
防护等级 本体IP20，前面板IP54
认证标准 IEC 60255、IEC 61508（SIL2）、UL 508、CE
安装方式 导轨安装
HMI配置 带背光LCD显示屏与六键键盘
保护性能：具备三段式过流、零序接地、断路器失灵、热过载、低电压等全面保护功能，符合IEC 60255标准，SIL2安全等级，故障识别响应时间快，可在2ms内识别接地故障，方向性过流保护确保选择性跳闸，有效避免设备损坏与供电中断。
测量性能：测量精度达0.5S级，可精准测量电流、电压、有功/无功功率、功率因数及电能量，支持谐波分析（最高31次）和最大需量记录，满足配电系统计量与能效分析需求。
通信性能：原生支持IEC 61850协议，支持SCL文件一键导入与GOOSE可视化配置，GOOSE报文传输时间＜10ms，标配双以太网和双RS485接口，可无缝接入变电站自动化系统，实现远程监控、参数整定与故障查询。
控制性能：支持本地与远程控制，可实现断路器分合闸、自动重合闸等操作，具备FUPLA图形化编程功能，可实现复杂联锁与负荷 shedding 方案，适配不同配电场景的控制需求。
环境适配性能：宽温设计可在-25℃至+70℃范围内稳定运行，EMC抗扰度达IEC 61000-4 Level 4，具备4kV浪涌保护，IP54前面板防护可抵御潮湿多尘环境，适应户外及严苛工业工况。
灵活配置性能：采用模块化设计，可根据应用需求灵活配置保护与控制功能，适配馈线、变压器、电动机等多种保护场景，兼容传统CT/PT或罗氏线圈传感器，通用性强。
运维便捷性能：内置HMI人机界面，可本地查看实时参数、事件记录与故障波形，支持ABB PCM600软件进行配置与维护，故障自诊断覆盖率＞90%，双看门狗设计防止程序跑飞，大幅降低运维难度。
