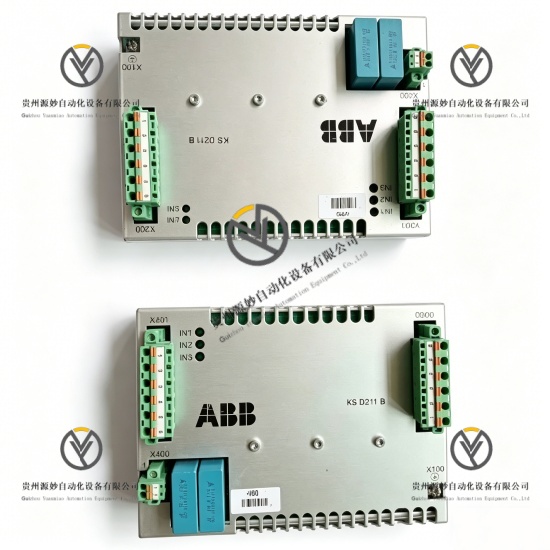

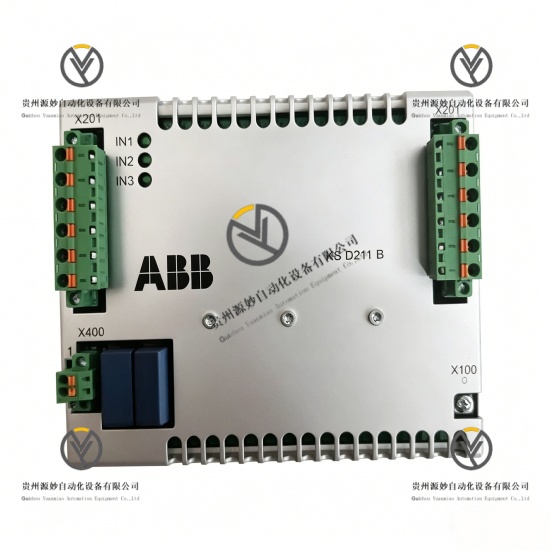

ABB KSD211B101 3BHE022455R1101 输入耦合单元模块

产品说明

ABB KSD211B101 3BHE022455R1101是ABB KSD系列旗下的高性能输入耦合单元，是工业自动化控制系统的核心接口组件，专为ABB AC 800M及System 800xA控制系统设计。该产品承担信号隔离与转换的核心任务，采用模块化架构和 galvanic isolation 技术，可接入多路AC或DC输入信号，实现现场传感器、执行器与控制器间的数据可靠传输，具备故障自诊断和状态指示功能，结构紧凑、安装便捷，适配严苛工业环境，广泛应用于电力、石油化工等多个行业，为系统高精度控制和设备保护提供可靠支撑。

具体参数

设备类型 输入耦合单元

产品系列 KSD系列

供电电压 24VDC±15%，AC 85VRMS至265VRMS，DC 90V至290V

AC输入额定电压 110-240VRMS，允许偏差-20%/+10%

DC输入额定电压 110-250V，允许偏差-20%/+15%

DC输出电压范围 85V至375V

输出最大电流 5.5A

输入通道 3路AC或DC输入

输出通道 3路DC或脉冲DC输出

通信协议 PROFIBUS-DP、DeviceNet、Modbus RTU/TCP（可选扩展）

通信接口 2个DB9串口（RS-485/RS-232可配置）+1个RJ45以太网口

传输速率 PROFIBUS-DP最高12Mbps，以太网10/100Mbps自适应

工作温度范围 0℃至70℃

存储温度范围 -40℃至85℃

相对湿度 30%至100%非冷凝

防护等级 IP20

尺寸 120mm×50mm×165mm

重量 约0.5kg

认证标准 UL、CE、IEC 61000、ISO 13849-1

产品性能

信号处理性能：具备3路AC/DC输入和3路DC/脉冲DC输出，可实现不同类型传感器信号的转换与传输，转换精度高，能将现场信号转换为标准格式，确保信号准确性和稳定性。

抗干扰性能：采用galvanic isolation技术，符合IEC 61000-4-6电磁兼容标准，可抵御±10kV静电放电与±4kV脉冲群干扰，有效抑制电磁干扰，保障恶劣电气环境下的系统稳定性。

诊断性能：配备3个状态LED指示灯，可实时监测每路输入电压的存在与否，具备通道不一致检测、接线故障检测和内部电路自检功能，能及时反馈设备运行状态和故障信息。

通信性能：支持多种工业协议无缝转换，通信接口丰富，传输速率高，可实现数据透明传输，延迟低于1ms，能将数据稳定回传至控制系统，便于远程监控与调试。

结构性能：采用模块化设计和35mm DIN导轨安装方式，结构紧凑、体积小巧，安装与维护便捷，支持热插拔，可快速更换模块，减少系统停机时间。

适配性能：可无缝融入ABB AC 800M、System 800xA控制系统及UNITROL® 6000电源系统，与多种控制系统和传感器兼容，无需额外适配改造即可投入使用。
