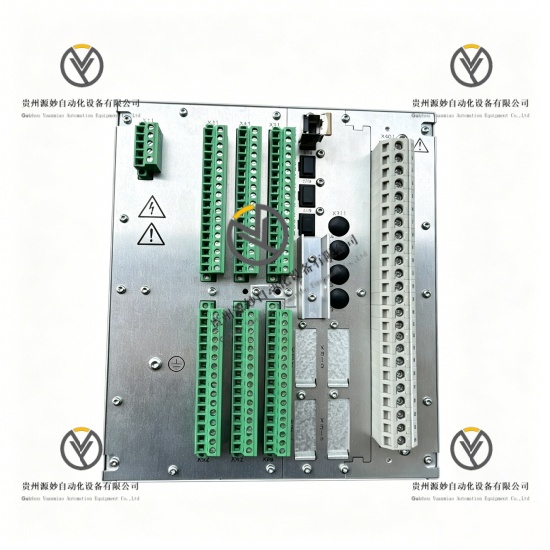

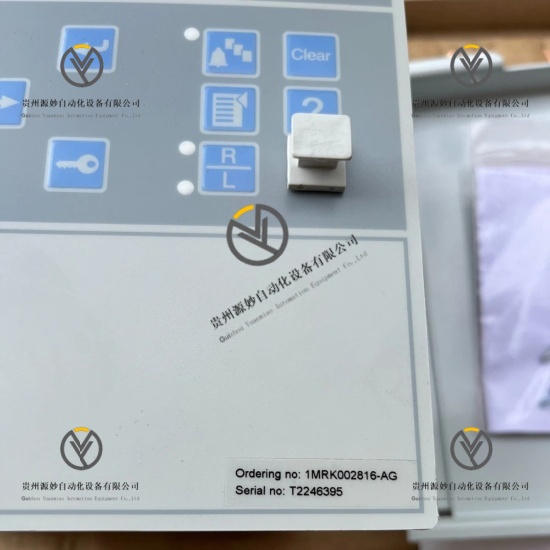

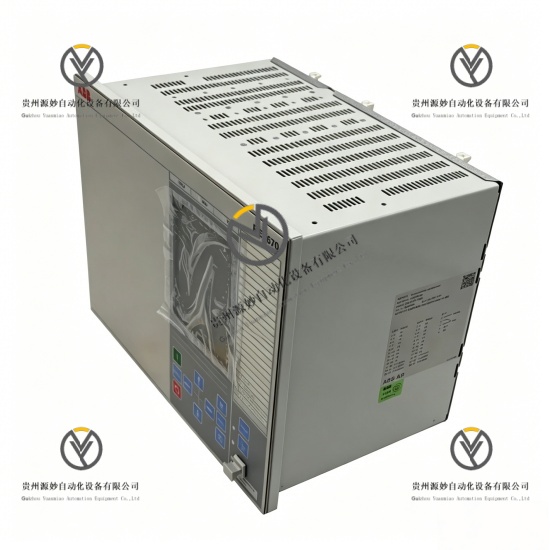

ABB RET670 1MRK002816-AG 数字式变压器保护与控制终端

产品说明

ABB RET670 1MRK002816-AG是ABB Relion® 670系列数字式变压器保护与控制终端，专为双绕组、三绕组变压器、自耦变压器、发电机-变压器组、移相变压器、铁路专用变压器及并联电抗器设计，集成快速选择性保护、精确测量、灵活控制与状态监视功能于一体。产品采用模块化硬件架构与先进数字信号处理技术，提供16路隔离二进制输入与12路输出继电器，支持RTD温度监测模块扩展，内置故障录波功能记录32路模拟量与64路开关量故障数据，配备RS-485（Modbus RTU）、以太网（IEC 61850、Modbus TCP）及USB通信接口，支持本地与远程配置管理，通过IEC 61850-3、IEC 60255系列标准认证，耐受极端温度、振动与电磁干扰，确保在严苛电力系统环境中长期稳定运行。

具体参数

设备类型 数字式变压器保护与控制终端（Relion® 670系列，标准配置）

电源输入 24V/48V/110V/220V DC/AC额定，电压范围±20%，功耗≤40W

通信接口 1×RS-485（Modbus RTU），2×以太网（IEC 61850 Ed2，Modbus TCP），1×USB（本地配置）

电流输入 6路相电流，2路中性线电流，2路差动电流，额定电流5A/1A，精度±0.1%

电压输入 3路相电压，1路线电压，1路剩余电压，额定电压100V/57.7V，精度±0.1%

二进制输入 16路隔离二进制输入，支持干触点/湿触点信号，输入电压24V DC

输出继电器 12路输出继电器（6路NO双极，3路NO信号，3路NO/NC信号），额定容量5A@250V AC，8A@24V DC

RTD输入 可选8路RTD输入模块，支持PT100/PT200/PT500/PT1000传感器，精度±0.5℃

模拟输出 可选4路4-20mA模拟输出，精度±0.2%，负载能力≤500Ω

处理器 32位双核数字信号处理器，采样率48点/周波

响应时间 差动保护≤10ms，过流保护≤20ms，阻抗保护≤25ms

故障录波 32路模拟量+64路开关量，记录时间20秒（故障前5秒，故障后15秒）

工作温度范围 -25℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP40（标准外壳），适配IP54机柜安装

安装方式 标准19英寸机架安装（3U高度）

设备尺寸 483×265×242mm（19×10.4×9.5英寸）

设备重量 约8.5千克（18.74磅）

隔离等级 电流/电压输入通道间隔离电压4000V AC，通道与系统地隔离电压4000V AC

认证标准 符合IEC 61850-3、IEC 60255-1、IEC 60255-22系列标准，CE认证，ATEX认证，IECEx认证

产品性能

全面变压器保护性能，集成差动保护、过流保护、接地故障保护、过电压保护、欠电压保护、过励磁保护、阻抗保护、频率保护、逆功率保护、断路器失灵保护等专用保护功能，覆盖变压器全工况保护需求。

高精度测量性能，电流/电压测量精度达±0.1%，精确监测变压器电气参数与电能质量。

灵活控制性能，内置可编程逻辑（PLC）功能，支持本地与远程控制，实现变压器分接头调节、同期并网、自动重合闸等复杂控制逻辑。

温度监测性能，支持RTD温度传感器输入，精确监测变压器绕组、铁芯、油温和环境温度。

故障录波性能，内置故障录波模块，完整记录故障前后电气参数，助力快速故障分析与事故追忆。

多协议通信性能，支持Modbus RTU/TCP、IEC 61850 Ed2协议，实现与变电站自动化系统无缝集成。

宽温度适应性能，-25℃至+70℃工作温度范围，适应恶劣电力系统现场环境。

宽电压适应性能，支持24V/48V/110V/220V DC/AC电源输入，适配不同变电站供电环境。

高隔离性能，通道间电气隔离电压达4000V AC，有效防止信号干扰与电气故障扩散。

快速响应性能，差动保护响应时间≤10ms，过流保护响应时间≤20ms，确保故障快速切除。

模块化扩展性能，支持RTD/模拟模块扩展，适配不同变压器容量与配置需求。

高可靠性性能，采用工业级电子元件与电路设计，耐受电气噪声、振动与电磁干扰，确保长期稳定运行。

宽频率适应性能，设计适应宽频率范围，可应对电网扰动及发电机启停时的频率变化。

远程配置管理性能，通过USB与以太网接口支持本地与远程配置，简化运维管理。

友好人机界面性能，配备大型背光图形LCD显示屏，支持中文显示，操作便捷直观。
