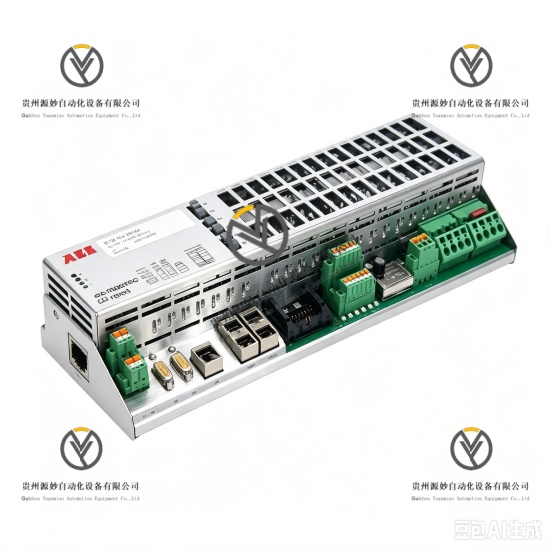

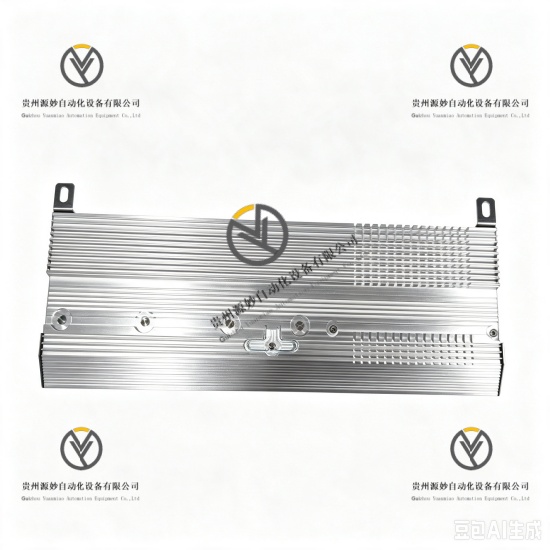

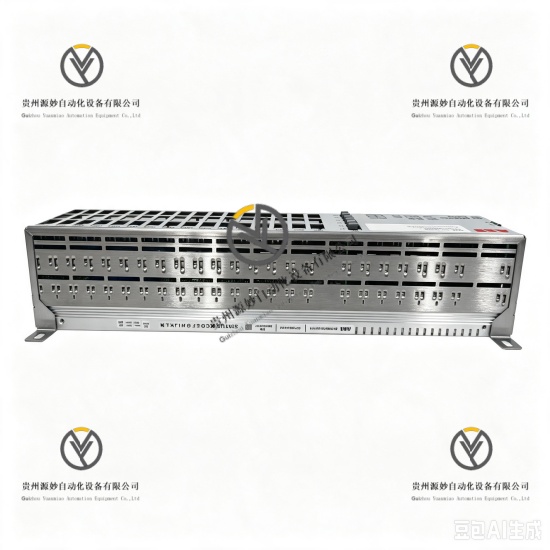

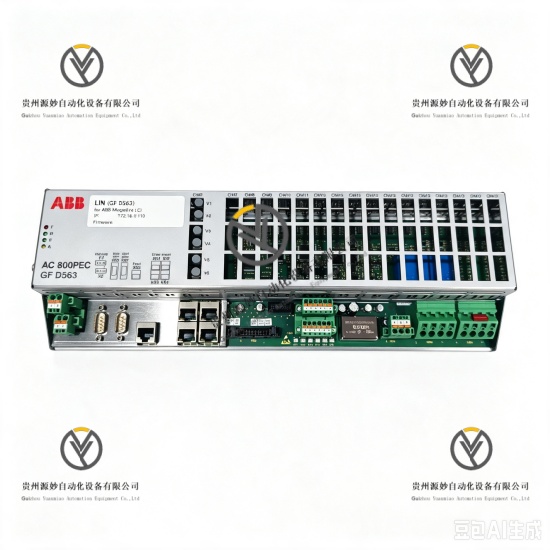

ABB GF D563 A101 3BHE046836R0101 励磁控制核心模块

产品说明

ABB GF D563 A101 3BHE046836R0101是AC 800PEC控制系统配套专用发电机励磁控制核心模块，为发电机组励磁系统关键运算与驱动单元。模块集成励磁调节、电网频率监测、功率闭环控制与信号通讯传输功能，可自主完成发电机励磁参数实时采集、动态运算与精准调节工作。设备搭载工业级高速处理芯片与多重硬件防护电路，支持并网工况自适应调节，具备完善的故障自检与异常保护机制，适配电力行业发电机组连续运行工况，可长期稳态满负荷运行，保障发电机组并网稳定、电压平衡与励磁系统运行安全。

具体参数

设备类型 发电机励磁控制模块

适配系统 ABB AC 800PEC控制系统

供电电压 24V DC

整机功耗 10W

额定输出电流 5A

额定输出功率 120W

励磁电压调节精度 ≤±0.5%FS

励磁电流调节精度 ≤±1%FS

工况响应时间 ≤100ms

以太网通讯标准 IEEE 802.3

以太网传输速率 10/100Mbps

串口通讯速率 9.6kbps-12Mbps自适应

通讯接口 RJ45、DB9

支持通讯协议 TCP/IP、Modbus

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

模块防护等级 IP20

功能配置 励磁闭环调节、频率监测、故障自检、过流过压保护、数据通讯传输

安装方式 标准机柜导轨嵌入式安装

核心功能 发电机励磁参数调控、电网频率实时监测、并网工况自适应调节、励磁系统故障保护、高速数据通讯交互、工艺参数闭环运算

产品性能

高精度调控性能，具备超高励磁电压与电流调节精度，可精准修正机组运行偏差，维持发电机组电压稳定输出。

高速响应性能，工况响应速度快，可瞬时响应负载突变与电网波动，快速完成励磁参数动态调整。

多重防护性能，内置过流、过压、过载多重硬件保护机制，可主动规避励磁系统异常故障，保障机组运行安全。

稳定并网性能，适配发电机组并网运行工况，自适应电网参数变化，杜绝并网震荡与电压偏移问题。

多协议通讯性能，兼容以太网与串口双通讯模式，支持主流工业协议，数据传输稳定、组网适配性广。

故障诊断性能，实时监测励磁回路、硬件工况、通讯链路状态，异常故障自动识别并上传系统报警记录。

宽工况适配性能，耐受工业宽温与常规湿度环境，复杂工况下可保持调控精度与运行稳定性无衰减。

长效运行性能，工业级芯片与电路架构，无机械损耗结构，支持发电机组全年24小时不间断连续运行。

型号解析

GF：功能系列代码，代表发电机励磁控制功能硬件系列

D：硬件架构代码，代表标准工控板卡硬件架构

563：规格序列代码，对应励磁调控专用硬件规格参数

A：硬件版本代码，代表硬件优化升级版本

101：功能配置代码，代表标准型励磁调节、频率监测一体化配置

3BHE046836R0101：ABB原厂唯一物料编码，为该模块定型专属编号
