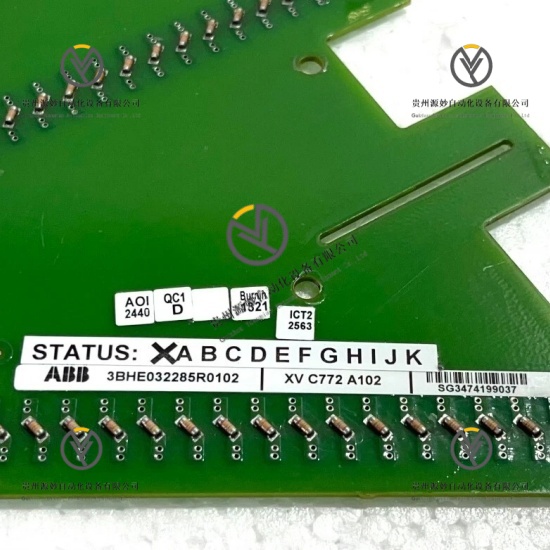

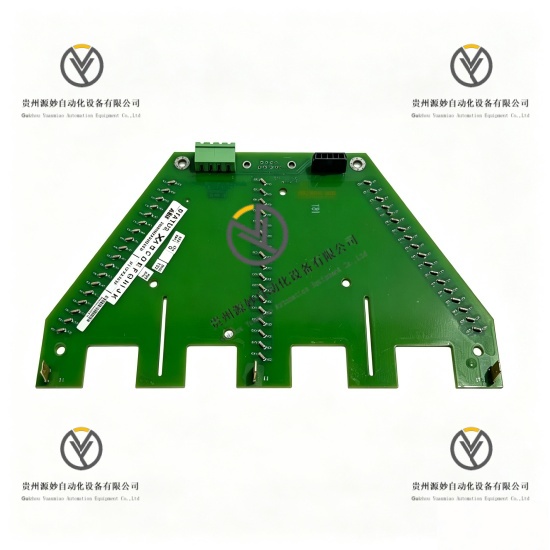

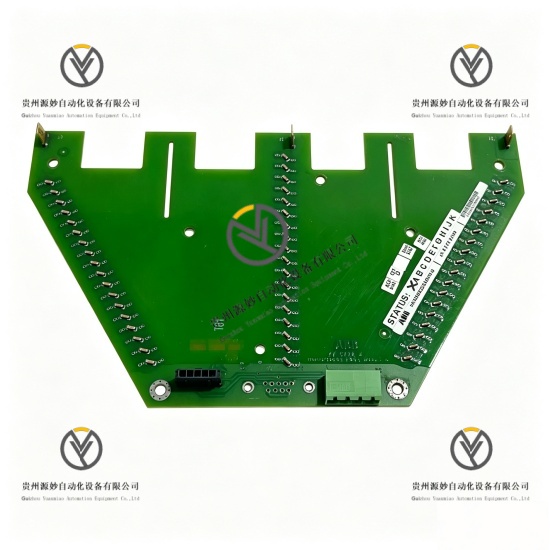

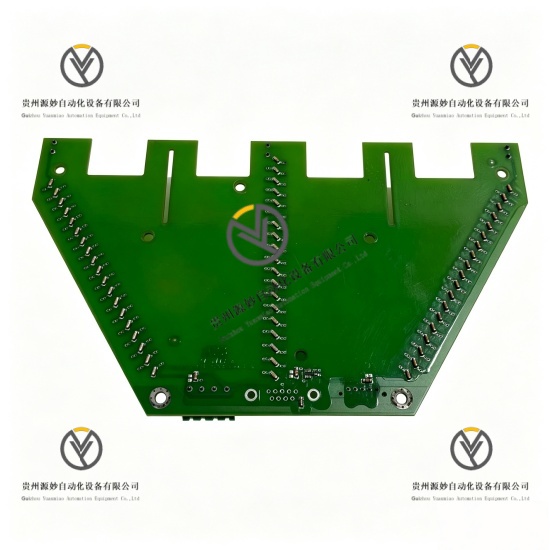

ABB XVC772A102 3BHE032285R0102 模拟输出模块

产品说明

ABB XVC772A102 3BHE032285R0102是工业电力控制系统专用高精度模拟输出模块，属于ABB高端工控信号调理硬件单元。模块配备8路可组态模拟输出通道，支持电压、电流多量程信号输出，搭载16位高精度模数转换架构，单模块所有通道均实现电气隔离设计。设备适配机柜标准导轨安装，支持自然对流散热，可长期稳定服务于发电机组励磁调控、电力系统闭环控制、工业流程自动化调节场景，是电力工控系统精准信号输出与设备联动调控的核心卡件。

具体参数

设备类型 工业高精度隔离型模拟输出模块

通道数量 8路独立可组态模拟输出通道

转换精度 16位带符号高精度模数转换

输出电压量程 -10V~+10V

输出电流量程 0~20mA、4~20mA

满量程误差 常温±0.5%，全温区最大±1%

电气结构 单模块全通道电气隔离

工作供电电压 24V DC

常规工作功耗 6W

正常工作电流 130mA

上电冲击电流 2mA

安装方式 标准DIN导轨安装、横竖通用安装

工作温度范围 -25℃至+55℃

存储温度范围 -40℃至+70℃

防护等级 IP20

外形尺寸 51mm×93mm×84mm

设备重量 200g

核心功能 模拟量信号精准输出、多量程参数组态、电气隔离防护、电力系统闭环调控、工控设备信号联动输出

产品性能

高精度输出性能，搭载16位模数转换单元，全量程误差控制精度优异，满足电力精密调控工况需求。

多组态适配性能，支持电压、电流多种标准量程切换，可适配各类执行器与调控设备信号接口。

全隔离防护性能，通道间完全电气隔离，杜绝信号串扰与故障扩散，提升系统运行稳定性。

宽温稳定性能，适配工业宽温工作区间，高低温工况下均可保持精准输出精度。

低耗运行性能，整机功耗低、工作电流稳定，长期运行无功耗异常，适配7×24小时连续工况。

便捷安装性能，兼容标准DIN导轨安装，横竖安装均可适配，机柜布局适配性强。

型号解析

XVC：ABB电力工控模拟输出模块专属系列代码

772：模块规格代码，代表8路高精度隔离模拟输出规格

A：硬件结构版本代码，代表标准工业适配版本

102：硬件功能配置迭代代码，代表稳定量产配置版本

3BHE：ABB电力工控硬件通用物料前缀代码

032285：模块专属唯一物料编码

R0102：硬件修订版本代码，代表R0102标准化稳定版本
