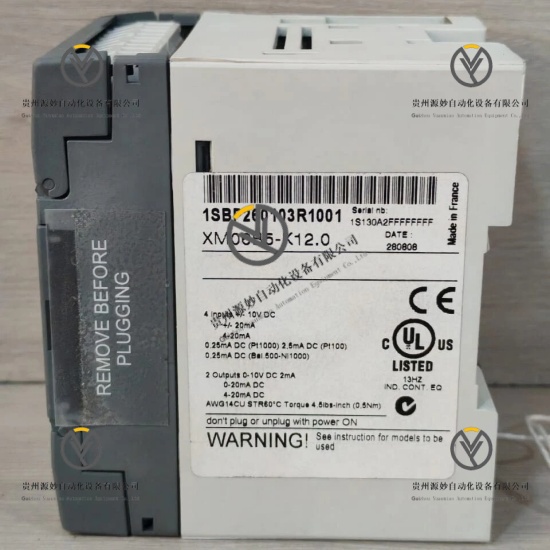

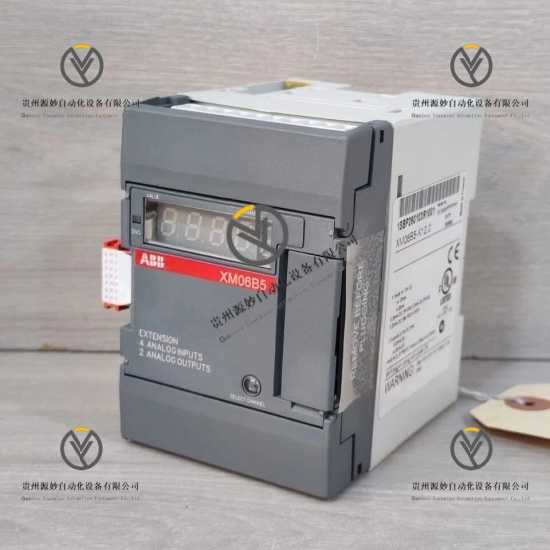

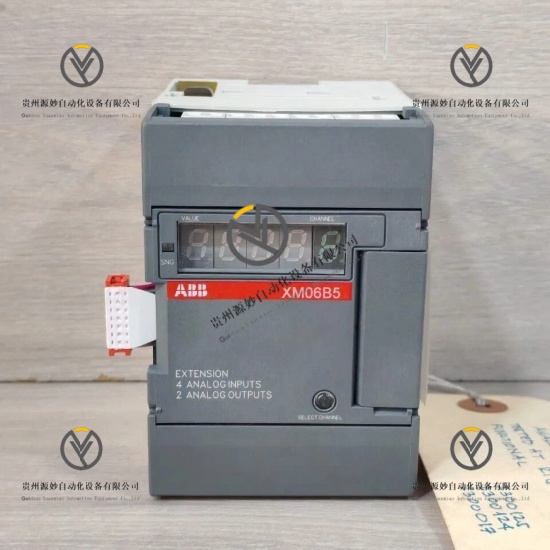

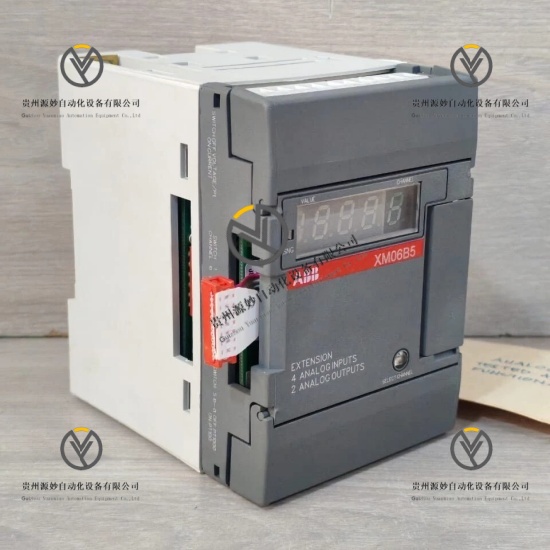

ABB XM06B5-K12.0 1SBP260103R1001 扩展I/O模块

产品说明

ABB XM06B5-K12.0 1SBP260103R1001是ABB PLC系统专用复合型扩展I/O模块，适配ABB Compact系列可编程控制系统。模块集成多路可配置模拟量、数字量信号通道，支持电压、电流标准信号采集与输出，具备单模块整体电气隔离特性。设备支持标准导轨安装与自然对流散热，内置高速信号处理单元，可精准完成工业现场信号采集、逻辑运算与设备联动控制，适配工业自动化连续运行工况，是中小型自动化控制系统信号拓展的核心硬件单元。

具体参数

设备类型 可编程控制器复合型扩展I/O模块

模拟输入通道 8路可独立配置通道

模拟输出通道 8路可独立配置通道

通道分辨率 12位带符号高精度模数转换

模拟输入量程 -10V~+10V、0~20mA、4~20mA

模拟输出量程 -10V~+10V、0~20mA、4~20mA

电气隔离方式 模块整体电气隔离设计

工作供电电压 24V DC

模块额定功耗 ≤2.7W

单通道输入电流 ≤20mA

程序执行速度 32点程序执行0.6ms

存储容量 2K字节程序存储容量

通讯协议 支持Modbus TCP、Ethernet/IP工业通讯

安装方式 标准DIN导轨横竖通用安装

散热方式 自然对流散热

模块重量 120g

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

工作湿度范围 5%RH至95%RH（无凝露）

核心功能 工业模拟与数字信号采集、多路信号组态输出、系统I/O端口拓展、设备联动控制、实时数据传输

产品性能

高精度采集性能，搭载12位带符号模数转换单元，信号采集分辨率高，保障工业测控数据精准性。

多通道集成性能，集成八路模拟输入与八路模拟输出通道，单模块可完成多路信号拓展，集成度高。

灵活组态性能，所有模拟通道支持电压、电流多量程自由配置，适配各类工业传感器与执行设备。

电气隔离性能，整体模块电气隔离架构，杜绝通道信号串扰，阻断电气故障扩散路径。

高速运算性能，毫秒级程序执行速度，可实时响应现场信号变化，满足自动化设备动态调控需求。

稳定适配性能，支持全天候连续运行，宽温工况下性能稳定，适配复杂工业自动化生产场景。

型号解析

XM：ABB Compact PLC系列扩展I/O模块专属系列代码

06：模块规格代码，代表标准型多路模拟量拓展硬件规格

B：硬件结构版本代码，代表标准工业适配版本

5：功能配置代码，代表全通道隔离型配置规格

K12.0：硬件程序版本代码，代表V12.0标准化固化程序版本

1SBP：ABB工控模块标准物料前缀代码

260103：模块专属物料编码段

R1001：硬件修订版本代码，代表R1001稳定量产版本
