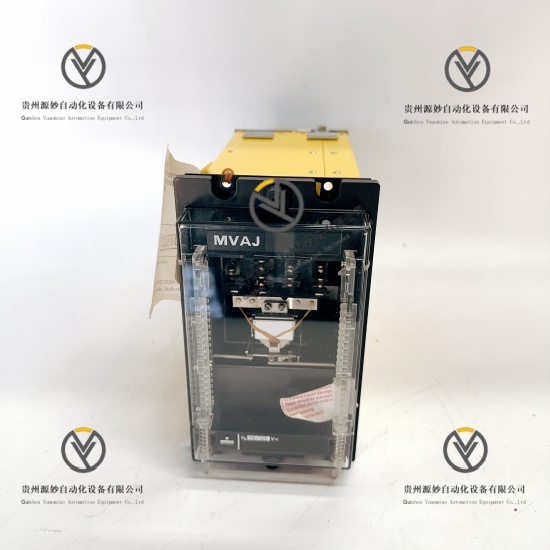

ALSTOM MVAJ13D1GB0780A跳闸与辅助继电器模块

产品说明

ALSTOM MVAJ13D1GB0780A是阿尔斯通原厂生产的MVAJ系列工业级跳闸与辅助继电器，隶属于电力系统继电保护核心控制组件，专为高压电网、变电站及工业配电系统设计，主要承担继电保护装置与断路器之间的信号转接、跳闸指令执行、回路闭锁及状态反馈任务，是电力安全保护回路中实现指令可靠传输与设备联动控制的核心硬件。模块采用高负载触点配置与机械自锁结构，具备高速动作、抗干扰耐用特性，支持手动复位模式，适配严苛电力工况运行需求，遵循国际电力设备安全与性能标准，可无缝接入各类继电保护回路与配电控制系统，无需额外改装即可完成现场部署，运行稳定可靠，专为电力安全关键场景打造，为电网故障保护、断路器控制、系统联锁闭锁提供稳定可靠的指令执行支撑。

具体参数

额定工作电压 110VDC、220VDC、110VAC/220VAC 50/60Hz

触点配置 多组转换触点，重载触点组合

触点额定负载 5A/250VAC，5A/125VDC

动作时间 额定电压下≤10ms

复位方式 手动复位

绝缘耐压 2kVAC/50Hz/1min

工作温度范围 -20℃至+60℃

相对湿度 5%至95%，无冷凝

防护等级 IP20

安装方式 面板安装、标准导轨安装

机械寿命 ≥100000次操作

产品性能

动作执行性能：采用高速电磁驱动结构，额定电压下动作响应时间≤10ms，动作精准无抖动、无触点弹跳，可快速执行跳闸与闭锁指令，杜绝指令延迟导致的保护失效，保障电力故障工况下设备与系统快速脱离危险状态。

触点负载性能：搭载重载型转换触点组合，触点额定负载能力强，可直接驱动断路器跳闸线圈及各类指示回路，触点接触稳定、通断可靠，长时间带载运行无过热、无烧蚀，适配电力系统高负荷、高频率动作需求。

抗干扰耐用性能：具备优异的抗电磁干扰与抗电容放电冲击能力，可抵御电力系统浪涌、谐波及杂散信号干扰，杜绝误动作、拒动作问题；机械寿命长达10万次以上，工业级材质打造，长期运行机械性能稳定，无卡顿、无失效。

绝缘安全性能：整机绝缘性能优异，满足2kVAC工频耐压标准，线圈与触点回路完全电气隔离，有效阻断高压侧与低压控制侧信号串扰，防止高压击穿损坏后端保护装置，提升整体保护回路安全等级。

环境适应性能：宽温域环境适应性强，可在-20℃至+60℃极端工业与电力环境下长期连续运行，耐粉尘、抗振动，适配变电站、发电厂等无恒温控制的户外及半户外工况，全天候运行稳定无故障。

安装适配性能：支持面板开孔安装与标准导轨快速安装两种方式，模块化紧凑结构，布线接口标准化，可灵活适配各类继电保护屏、配电控制柜安装布局，现场安装调试便捷，无需专用工具即可完成部署。
