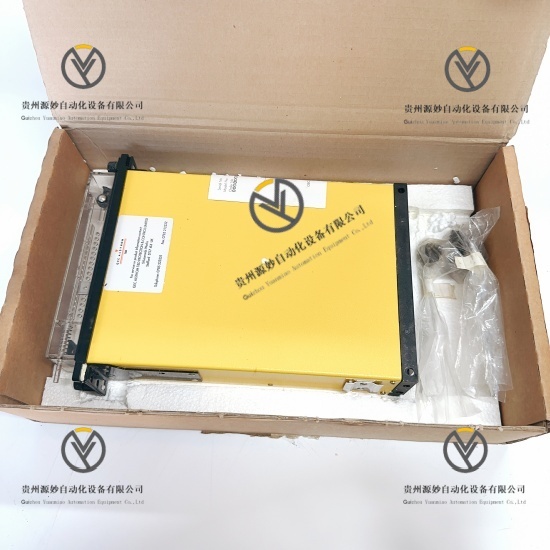

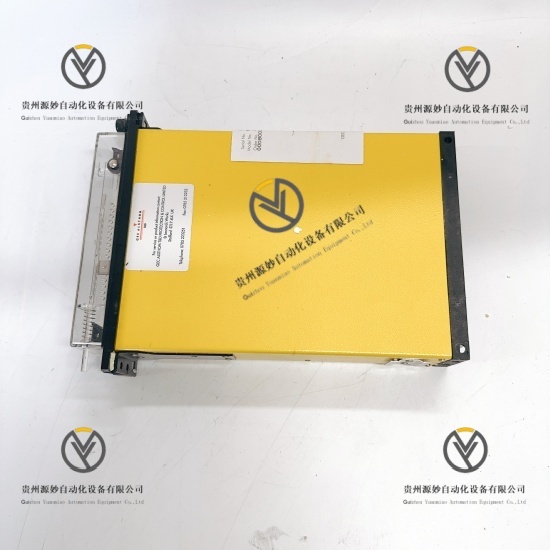

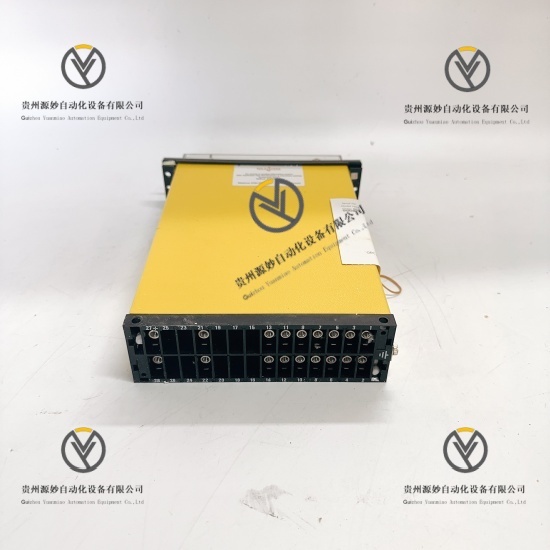

ALSTOM MVAJ23B1AB0757B辅助跳闸继电器模块

产品说明

ALSTOM MVAJ23B1AB0757B是阿尔斯通原厂生产的MVAJ系列高压辅助跳闸继电器，隶属于电力系统继电保护与二次控制核心组件，专为中高压变电站、工业供配电系统及电力设备联锁保护场景设计，主要承担继电保护装置指令转接、断路器跳闸执行、回路闭锁控制及设备状态反馈任务，是电力安全保护回路中实现指令稳定传输、故障快速切断的核心硬件。模块采用专用电磁驱动与重载触点结构，适配电力系统严苛工况的动作响应与负载承载需求，支持交直流宽压供电，具备强抗干扰、长寿命运行特性，遵循国际电力设备安全标准与继电保护规范，可无缝接入各类变电站二次回路、继电保护屏及配电控制柜，无需额外改装即可完成现场部署，运行稳定可靠，专为电力安全关键场景打造，为电网故障保护、断路器控制、系统安全联锁提供高效可靠的指令执行支撑。

具体参数

额定工作电压 110VDC、220VDC、110VAC/220VAC 50/60Hz

触点配置 多组转换触点，重载电力专用触点组合

触点额定负载 5A/250VAC，5A/125VDC

动作时间 额定电压下≤10ms

复位方式 手动复位、自动复位双模式可选

绝缘耐压 2kVAC/50Hz/1min

工作温度范围 -20℃至+60℃

相对湿度 5%至95%，无冷凝

防护等级 IP20

安装方式 标准DIN导轨安装、面板开孔固定安装

机械寿命 ≥100000次操作

产品性能

动作响应性能：采用高精度专用电磁驱动结构，额定电压下动作响应时间≤10ms，动作精准无抖动、无触点弹跳，可快速执行跳闸指令与回路切换，杜绝指令延迟引发的保护失效，保障故障工况下电网与设备快速安全隔离，避免故障扩大。

触点承载性能：搭载电力系统专属重载转换触点，触点采用耐高温、耐电弧材质，额定负载能力适配断路器跳闸线圈及各类高压控制回路，长时间带载运行无烧蚀、无过热、无接触不良，通断稳定性高，可同时满足多组回路联锁与控制输出需求。

供电兼容性能：支持交直流双制式通用供电，宽电压范围适配现场不同供电工况，内置稳压滤波与抗波动电路，供电电压波动不影响模块正常动作，无需额外加装电源适配装置，现场部署兼容性强，适配各类电力控制场景。

抗干扰稳定性能：具备优异的抗电磁干扰、抗浪涌冲击及抗谐波干扰能力，可有效抵御电力系统杂散信号、高压设备启停干扰及线路浪涌，杜绝误动作、拒动作问题；机械结构坚固耐用，长期连续运行无卡顿、无性能衰减，运行稳定性强。

绝缘安全性能：线圈供电回路与触点控制回路实现完全电气隔离，满足2kVAC工频耐压标准，有效阻断高低压侧信号串扰与高压击穿风险，保护后端继电保护装置、PLC及控制设备不受损坏，全面提升整体控制回路的安全等级。

环境适应性能：宽温域环境适应性强，可在-20℃至+60℃的极端电力与工业环境下长期连续运行，耐粉尘、抗振动、抗潮湿，适配变电站、高压配电房、工业控制室等无恒温调控的严苛工况，全天候运行稳定无故障。

安装运维性能：支持标准DIN导轨快速安装与面板开孔固定安装两种方式，模块化紧凑结构，布线接口标准化，安装调试流程简便；自带运行与故障状态指示灯，可直观监测模块工作状态，模块更换无需中断系统运行，后期维护便捷高效，降低运维成本。
