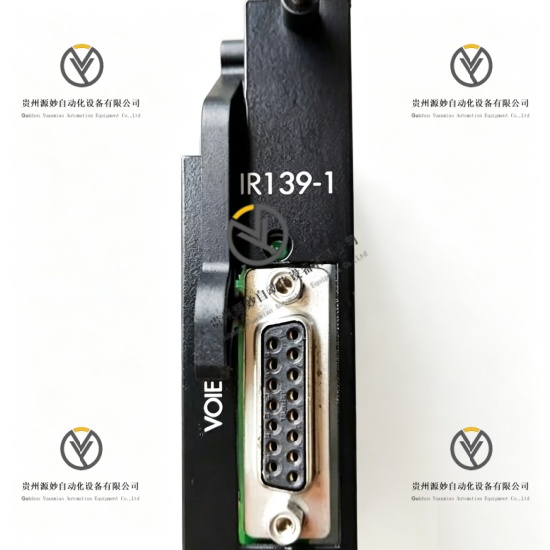

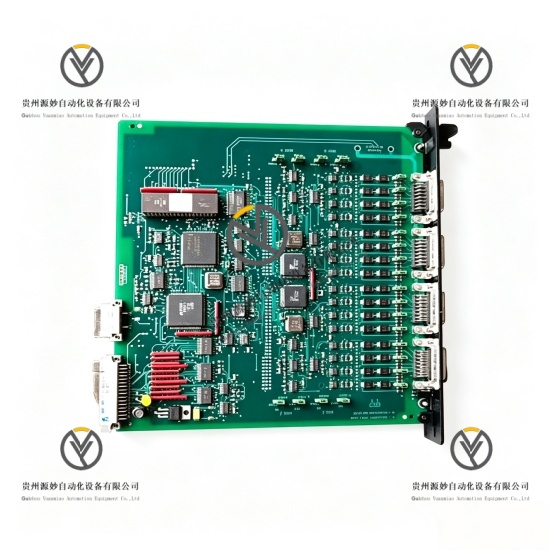

ALSTOM IR139-1 数字IO接口模块

产品说明

ALSTOM IR139-1是阿尔斯通TCS汽轮机控制系统专用高速数字IO接口模块，兼容Mark VIe控制架构，专为电站透平机组关键保护控制场景设计。模块具备高速数字信号采集与跳闸指令输出能力，负责汽轮机超速保护、轴向位移监测、润滑油压力监测、危急遮断信号交互等核心安全控制功能。设备搭载16路独立隔离通道，采用专用背板总线直连主控单元，规避网络传输延迟，保障保护逻辑毫秒级响应。每通道配备独立电气隔离与浪涌抑制结构，内置硬件故障自检、信号甄别与故障锁定功能，完全契合API 670工业保护标准与IEC 61508安全认证规范。模块出厂完成全域电气精度与逻辑标定，抗电磁干扰能力优异，可24小时不间断稳态运行于火电、联合循环电站等严苛工业场景，是透平机组ETS危急保护系统的核心硬件单元。

具体参数

设备类型 透平控制系统高速数字输入输出接口模块

产品系列 ALSTOM TCS系列汽轮机控制IO模块

核心功能 关键保护信号高速采集、机组跳闸指令输出、通道故障自检、电气隔离防护、状态数据上传

适配系统 ALSTOM TCS汽轮机控制系统、Mark VIe兼容控制平台、VME主控机架系统

通道配置 16路独立隔离数字信号通道

输入信号类型 干接点信号、24V DC有源信号、TTL电平信号

输出规格 Form C继电器输出，5A 250V AC负载能力

电气隔离强度 通道间及通道对地隔离电压≥1500V RMS

系统响应时间 全程响应时间＜5ms

通讯方式 系统专用高速背板总线通讯

安全认证标准 IEC 61508 SIL2、API 670透平保护标准

工作温度范围 0℃至+60℃

存储温度范围 -55℃至+105℃

运行相对湿度 5%~95%，非冷凝环境

防护等级 IP20（控制柜内安装）

硬件结构 工业加固阻燃绝缘一体化PCB结构

防护性能 电磁屏蔽、浪涌抑制、瞬态干扰防护、故障自锁、通道故障隔离

安装方式 标准机架插槽嵌入式安装，支持热插拔适配

运行模式 24小时不间断信号采集、保护逻辑响应、工况自检、数据同步上传

产品性能

高速保护响应性能，毫秒级确定性信号响应，完全满足透平机组超速保护时序标准，杜绝保护延迟隐患。

全通道隔离防护性能，各通道独立电气隔离，阻断故障跨通道扩散，保障系统整体运行安全性。

多信号兼容适配性能，支持干接点、直流有源、TTL多类数字信号，适配现场各类开关与传感设备。

高负载驱动性能，继电器输出负载能力稳定，可直接驱动跳闸电磁阀、告警指示灯等现场执行器件。

智能故障诊断性能，实时监测通道信号异常、线路故障、硬件异常，精准反馈故障点位与运行状态。

强抗干扰工业性能，内置多级抗干扰电路，耐受电厂变频设备、电机启停引发的瞬态电磁干扰。

系统高度兼容性能，原生适配ALSTOM TCS全系平台与Mark VIe架构，总线数据同步无延迟。

免校准运维性能，出厂完成全域精度与逻辑标定，现场替换后无需调试校准，直接投入稳态运行。

型号解析

IR：产品系列编码，代表ALSTOM透平控制系统专用高速保护型数字IO功能模块大类

139：硬件规格编码，代表16路隔离通道、高速响应、继电输出的标准保护型IO硬件配置

1：版本迭代编码，代表第一代优化硬件版本，强化抗干扰性能与保护逻辑稳定性
