GE SR469-P5-HI-A20 电机管理继电器

产品说明

GE SR469-P5-HI-A20是美国通用电气（GE）公司原厂生产的工业级高性能电机管理继电器，隶属于GE Multilin SR469系列，是工业电机系统中实现全方位保护、监测与控制的核心组件。该产品原产美国，采用抽出式结构及工业级强化封装，核心功能是为中型至大型中压异步/同步电机提供热过载、堵转、电流不平衡、接地故障等全方位可编程保护，同时实现电机运行参数监测、故障录波、事件顺序记录及远程控制，支持多种工业通信协议，可无缝集成到ABB AC 800M控制器平台、Symphony Plus和System 800xA架构，保形涂层PCB设计可适应变频器、大电机密集的复杂电磁环境及多粉尘、温湿度波动等严苛工业场景，具备现场升级、热插拔及完善的故障诊断功能，为各行业电机安全稳定运行提供高效、可靠的管理解决方案，契合GE在工业电气保护领域的核心技术定位。

具体参数

品牌GE（通用电气，美国原厂），所属系列 GE Multilin SR469系列

产品类型 工业级高性能电机管理继电器、电机保护与控制模块、原厂正品备件

型号 GE SR469-P5-HI-A20（核心型号SR469，后缀P5=5A输入互感器、HI=高精度测量、A20=20A辅助电源）

原产国 美国（GE原厂生产）

适配设备 ABB AC 800M控制器平台、Symphony Plus架构、System 800xA架构、中压异步电机、中压同步电机、PLC、DCS系统、SCADA系统、电流互感器（CT）、电压互感器（PT）、RTD温度传感器、断路器、接触器

核心功能 电机全方位保护、电机运行参数监测、故障录波、事件顺序记录、远程控制、现场升级、热插拔、故障自诊断、模拟量输出、可编程逻辑控制、RTD温度监测

产品结构 抽出式结构，便于快速更换与维护

处理器 高性能微处理器，实现高精度测量与快速故障响应

电流输入 5A次级额定值（P5），支持3相电流+接地电流输入，5路电流互感器二次输入

电压输入 支持三相电压测量，需外接PT，可适配delta或ye配置的VT输入

测量精度 高精度（HI），电流/电压±0.5% of reading，功率±1%

辅助电源 20A额定辅助电源（A20），宽范围输入70-265VAC（48-62Hz）、90-300VDC

保护功能 热过载、堵转、电流不平衡/断相、接地故障、欠压、过压、欠功率、逆功率、启动超时、RTD温度保护

模拟输出 4路4-20mA模拟输出

数字量I/O 多个可配置数字量输入（用于断路器/接触器状态、远程启停）和继电器输出（用于跳闸、报警、控制）

通信协议 支持Modbus RTU（半双工）、Modbus TCP/IP，可选Profibus DP、DeviceNet协议

通信接口 标配RS232、RS485接口，可选双以太网端口

响应时间 ≤10ms

工作温度范围 -40℃至+60℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%，无冷凝

防护等级 IP20（需安装于控制柜内）

振动 符合工业严苛振动标准，适配工业现场复杂振动环境

冲击 符合工业冲击标准，具备良好的抗冲击能力

物理尺寸 模块化紧凑设计，适配19英寸机架安装或面板安装，具体尺寸140mm×180mm×220mm

物理重量 约2.5kg

安装方式 抽出式安装、面板安装或19英寸机架安装，支持热插拔，快速更换无需停机

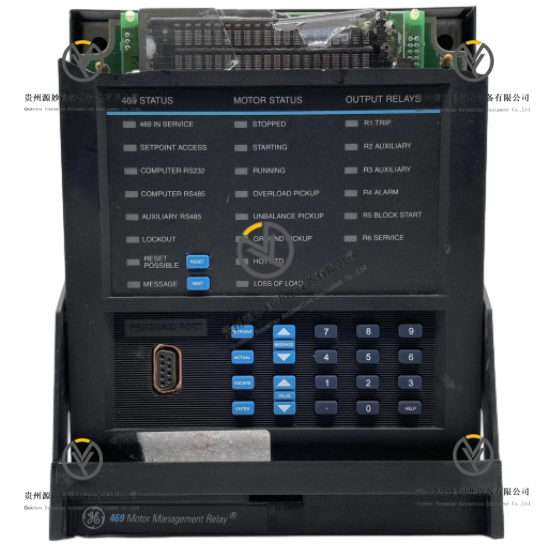

操作界面 前面板配备LCD显示屏、LED指示灯区域及专用输入键盘，支持本地参数配置与状态查看

诊断功能 内置完善的故障自诊断模块，可实现故障录波、事件顺序记录，支持故障数据追溯与分析，快速定位故障原因

产品材质 工业级高强度增强型壳体、保形涂层PCB、耐高温绝缘材料，内置抗电磁干扰、防腐蚀、防粉尘防护组件

特殊功能 支持现场升级，可灵活扩展功能；抽出式结构设计，CT二次侧自动连接防止开路高压；电机热建模，具备RTD偏置、电机冷却时间常数、启动抑制和紧急重启功能；可通过EnerVista 469软件自定义保护逻辑和跳闸阈值

产品性能

GE SR469-P5-HI-A20为GE原厂正品，适配性极强，可完美匹配ABB AC 800M控制器平台、Symphony Plus和System 800xA架构，无缝集成到中压电机控制、工业自动化、电力系统等多种场景，无需额外适配组件，大幅降低系统集成复杂度和调试成本。该产品保护与监测性能优异，采用高精度测量技术，电流、电压测量精度达±0.5%，响应时间≤10ms，可快速捕捉电机各类故障并及时触发保护动作，全方位覆盖电机运行过程中的各类风险，避免电机损坏。产品可靠性突出，采用工业级高品质元器件及保形涂层PCB设计，具备出色的抗电磁干扰、抗振动冲击能力，保形涂层PCB设计可适应变频器、大电机密集的复杂电磁环境及多粉尘、温湿度波动等严苛工业场景，-40℃至+60℃的宽工作温度范围，可在各类严苛工业环境下连续稳定运行，平均无故障时间长。产品运维便捷，抽出式热插拔设计可实现故障快速更换，无需停机，内置完善的故障诊断、录波及事件记录功能，便于运维人员追溯故障原因、高效处理，支持多种通信协议，可实现远程监控与参数配置，为各行业中压电机的安全、高效运行提供稳定、可靠的管理支撑。
