GE SR745-W2-P5-G5-HI 变压器保护继电器

产品说明

GE SR745-W2-P5-G5-HI是美国通用电气（GE）公司原厂生产的工业级高性能变压器保护继电器，隶属于GE Multilin SR745系列，是中低压配电网络中实现变压器、馈线和母线全方位保护、监测与控制的核心组件。该产品原产美国，采用工业级强化封装及模块化设计，核心功能是为各类大小功率变压器提供定时限/反时限过流、接地故障、负序过流、热过载、过励磁等全面可编程保护，同时实现运行参数监测、故障录波、谐波监测、事件顺序记录及远程控制，支持多种工业通信协议，可无缝集成到各类工业自动化系统、电力监控系统及配电网络中，保形涂层PCB设计可适应多粉尘、温湿度波动及复杂电磁环境等严苛工业场景，具备现场编程、波形捕捉、模拟测试及完善的故障诊断功能，为各行业配电系统及变压器安全稳定运行提供高效、可靠的保护解决方案，契合GE在工业电气保护领域的核心技术定位。

具体参数

品牌 GE（通用电气，美国原厂），所属系列 GE Multilin SR745系列

产品类型 工业级高性能变压器保护继电器、综合保护继电器、配电系统保护组件、原厂正品备件

型号 GE SR745-W2-P5-G5-HI（核心型号SR745，后缀W2=20-60VDC/20-48VAC工作电源、P5=1A额定电流输入、G5=85-265VAC/DC控制电源、HI=标配硬件I/O模块）

原产国 美国（GE原厂生产）

适配设备 各类大小功率变压器、馈线、母线、电流互感器（CT，二次侧1A）、电压互感器（PT）、工业自动化系统、电力监控系统、SCADA系统、断路器、接触器、EnerVista 745配置软件

核心功能 变压器全方位保护、馈线保护、母线保护、运行参数监测、故障录波、谐波监测、总谐波失真（THD）监测、事件顺序记录、远程控制、现场编程、波形捕捉、模拟测试、故障自诊断、可编程逻辑控制

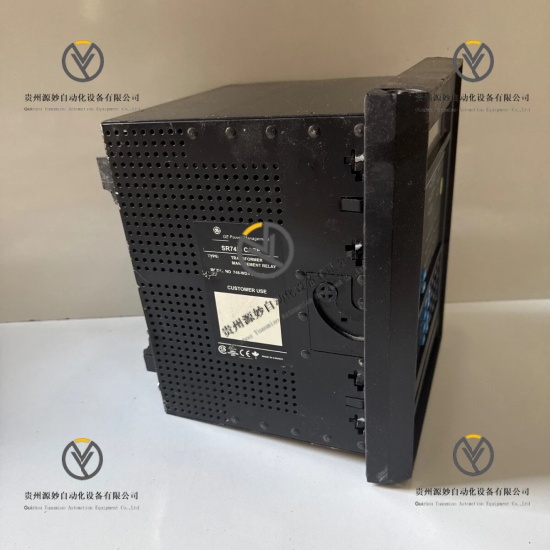

产品结构 模块化紧凑设计，坚固工业封装，拉出式操作可防止灰尘侵入损坏设备

处理器 多处理器架构，实现高精度测量与高速故障响应

电流输入 1A额定值（P5），接标准CT，适用于二次侧为1A的电流互感器，支持三相电流+接地电流输入

电压输入 支持三相电压测量，需外接PT，可适配不同接线方式的VT输入

工作电源（W2） 20-60VDC、20-48VAC，适用于低电压控制电源场合

控制电源（G5） 85-265VAC/DC，宽范围输入，适应性强

保护功能 定时限/反时限过流保护、接地故障保护、负序过流保护、热过载保护、过励磁保护、欠压保护、过压保护、过/欠频保护

模拟输出 7路可编程传感器输出通道，支持4-20mA、0-20mA电流范围

数字量I/O 16路可编程逻辑输入，固态输出最大额定值15A、250VDC，持续500ms

通信协议 支持Modbus RTU串行通信，可选IEC 61850协议，预留集成扩展能力

通信接口 标配RS232（前端）、RS485/RS422（后端）接口，可选以太网接口

响应时间 ≤1ms，可快速检测并切断故障电流

工作温度范围 -40℃至+60℃

存储温度范围 -40℃至+80℃

相对湿度 5%至90%，无冷凝

防护等级 IP20（需安装于控制柜内）

振动 符合工业严苛振动标准，适配工业现场复杂振动环境

冲击 符合工业冲击标准，具备良好的抗冲击能力

物理尺寸 21.6cm×25.4cm×24.1cm（8.5in×10.0in×9.5in），适配标准面板开孔安装

物理重量 约7.5kg

安装方式 面板安装，支持拉出式操作，端子排列合理，便于接线和维护

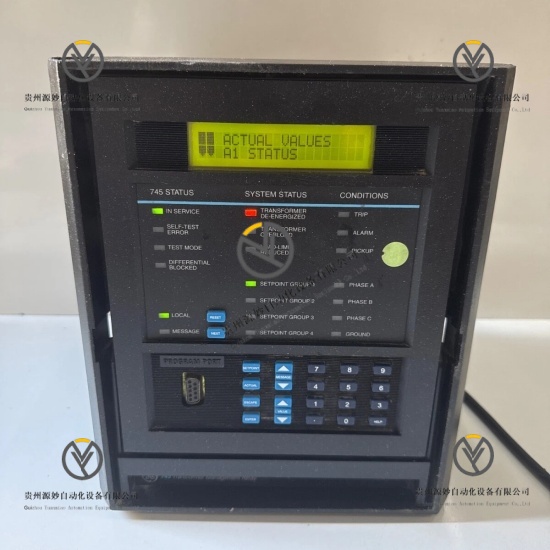

操作界面 配备增强型LCD显示屏和前面板编程键盘，支持本地参数配置、状态查看及故障查询

诊断功能 内置完善的故障自诊断模块，可实现故障录波、事件顺序记录、波形捕捉，支持故障数据追溯与分析，快速定位故障原因

产品材质 工业级高强度增强型壳体、保形涂层PCB、耐高温绝缘材料，内置抗电磁干扰、防腐蚀、防粉尘防护组件

特殊功能 支持模拟测试模式，可在接入变压器前测试继电器功能；内置电量计量功能，减少额外计量设备成本；支持变压器寿命损耗评估，可监测变压器绝缘寿命；通过EnerVista 745软件可完成配置、监测和数据记录，简化全生命周期管理

产品性能

GE SR745-W2-P5-G5-HI为GE原厂正品，适配性极强，可完美适配各类大小功率变压器、馈线及母线，无缝集成到工业自动化系统、电力监控系统及各类配电网络中，无需额外适配组件，大幅降低系统集成复杂度和调试成本，可作为变压器的主保护和后备保护装置。该产品保护与监测性能优异，采用多处理器架构和高精度测量技术，响应时间≤1ms，可快速捕捉各类故障并及时触发保护动作，全方位覆盖变压器运行过程中的各类风险，避免设备损坏和系统崩溃，同时具备谐波监测、总谐波失真监测及变压器寿命损耗评估功能，为设备运维提供数据支撑。产品可靠性突出，采用工业级高品质元器件及保形涂层PCB设计，具备出色的抗电磁干扰、抗振动冲击能力，可适应多粉尘、温湿度波动及复杂电磁环境等严苛工业场景，-40℃至+60℃的宽工作温度范围，可在各类严苛工业环境下连续稳定运行，平均无故障时间长。产品运维便捷，模块化设计和拉出式操作便于安装、维护及故障更换，前面板LCD显示屏可直观查看运行参数和故障信息，通过EnerVista 745软件可实现远程配置、监测和故障诊断，大幅提升运维效率，为电力系统、工业企业配电网络等场景提供稳定、高效、可靠的变压器保护支撑。
