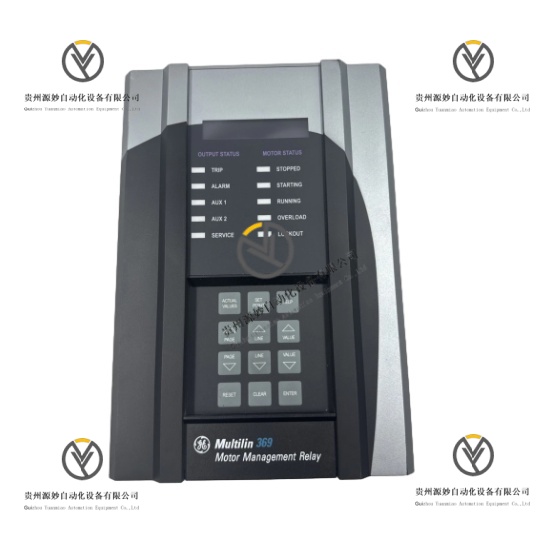

GE SR369-HI-R-0-0-P-0-E 电机保护继电器

产品说明

GE SR369-HI-R-0-0-P-0-E是美国通用电气（GE）公司原厂生产的工业级高性能智能电机保护继电器，隶属于GE Multilin SR369系列，是中高压三相感应电机系统中实现全方位保护、监测与控制的核心组件。该产品原产美国，采用工业级强化封装及紧凑式设计，核心功能是为中高压三相感应电机提供过流、接地故障、电流不平衡、堵转、启动超时、热过载等全面可编程保护，标配12路RTD输入可直接连接电机绕组或轴承温度传感器，实现电机热点温度实时监控，同时具备电能计量、故障录波、事件顺序记录及远程控制功能，支持Profibus通信协议，可无缝集成到各类工业自动化系统、SCADA系统及DCS系统，保形涂层PCB设计可适应多粉尘、温湿度波动及复杂电磁环境等严苛工业场景，具备现场编程、模拟测试及完善的故障诊断功能，为各行业中高压电机安全稳定运行提供高效、可靠的智能保护解决方案，契合GE在工业电气保护领域的核心技术定位。

具体参数

品牌 GE（通用电气，美国原厂），所属系列 GE Multilin SR369系列

产品类型 工业级高性能智能电机保护继电器、电机管理继电器、中高压电机保护组件、原厂正品备件

型号 GE SR369-HI-R-0-0-P-0-E（核心型号SR369，后缀HI=高压控制电源、R=12路RTD输入、P=Profibus通信协议、E=增强型诊断功能，0=无对应扩展功能）

原产国 美国（GE原厂生产）

适配设备 中高压三相感应电机（最高15kV）、电流互感器（CT，1A或5A二次侧）、电压互感器（PT）、RTD温度传感器（Pt100、Ni120、Cu10等）、工业自动化系统、SCADA系统、DCS系统、断路器、接触器、EnerVista 369 Setup配置软件

核心功能 中高压电机全方位保护、RTD温度监测、电能计量、故障录波、事件顺序记录、远程控制、现场编程、模拟测试、故障自诊断、Profibus通信、电机热容量模型监控

产品结构 紧凑式工业封装，非抽出式设计，坚固耐用，适配狭小安装空间

处理器 高性能微处理器，实现高精度测量与高速故障响应

电流输入 3相CT输入，支持1A或5A二次侧额定值

RTD输入 12路，支持3线制，适配100Ω铂、100Ω镍、120Ω镍、10Ω铜材质RTD传感器

控制电源（HI） 50-300VDC/60-265VAC，50-60Hz，宽范围高压输入

保护功能 过流保护、接地故障保护、电流不平衡保护、堵转保护、启动超时保护、热过载保护、欠压保护、相序保护、电机热容量模型保护

模拟输出 1路基础模拟输出，可扩展至4路，支持4-20mA电流输出

数字量I/O 6路隔离式数字输入，5个可编程继电器输出（含1个常闭跳闸触点）

通信协议 支持Profibus通信协议（P），标配RS485接口，支持Modbus RTU协议

通信接口 标配RS485接口，可实现与上位系统的数据交互

响应时间 ≤10ms，可快速检测并触发故障保护动作

故障录波 可记录跳闸前后电流、电压波形，最长可达5秒，支持波形导出分析

事件记录 可存储超过1000条带时间戳的操作与报警记录，支持数据导出

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%，无冷凝

防护等级 IP54（前面板），IP20（整体，需安装于控制柜内）

振动 符合工业严苛振动标准，适配工业现场复杂振动环境

冲击 符合工业冲击标准，具备良好的抗冲击能力

物理尺寸 约29.6cm×10.7cm×20.5cm，紧凑式设计，适配狭小安装空间

物理重量 约4.5kg（10lbs）

安装方式 面板安装，端子排列合理，便于接线和维护

操作界面 配备背光LCD显示屏（4行字符）和导航按键，支持本地参数配置、状态查看及故障查询

诊断功能 内置增强型故障自诊断模块（E），可实现故障录波、事件顺序记录，支持故障数据追溯与分析，快速定位故障原因

产品材质 工业级高强度增强型壳体、保形涂层PCB、耐高温绝缘材料，内置抗电磁干扰、防腐蚀、防粉尘防护组件

特殊功能 支持模拟测试模式，可在接入电机前测试继电器功能；内置电机热容量模型，精准计算热积累与冷却速率，避免保护误动或拒动；通过EnerVista 369 Setup软件可完成配置、监测和数据记录，简化全生命周期管理

产品性能

GE SR369-HI-R-0-0-P-0-E为GE原厂正品，适配性极强，可完美适配中高压三相感应电机（最高15kV），无缝集成到工业自动化系统、SCADA系统及DCS系统，无需额外适配组件，大幅降低系统集成复杂度和调试成本，可作为中高压电机的主保护和后备保护装置。该产品保护与监测性能优异，采用高精度测量技术，响应时间≤10ms，可快速捕捉电机各类故障并及时触发保护动作，12路RTD输入可实时监控电机绕组及轴承温度，全方位覆盖电机运行过程中的各类风险，避免电机烧毁或损坏。产品可靠性突出，采用工业级高品质元器件及保形涂层PCB设计，具备出色的抗电磁干扰、抗振动冲击能力，可适应多粉尘、温湿度波动及复杂电磁环境等严苛工业场景，-40℃至+70℃的宽工作温度范围，可在各类严苛工业环境下连续稳定运行，平均无故障时间长。产品运维便捷，面板LCD显示屏可直观查看运行参数和故障信息，支持现场编程和模拟测试，通过EnerVista 369 Setup软件可实现远程配置、监测和故障诊断，故障录波及事件记录功能便于运维人员追溯故障原因、高效处理，为电力、石油化工、矿山等行业中高压电机的安全、高效运行提供稳定、可靠的智能保护支撑。
