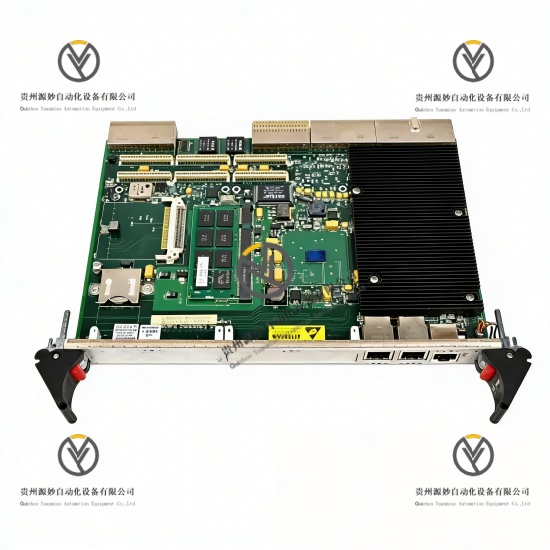

GE VMICPCI-7806是美国通用电气（GE）旗下GE Fanuc智能平台原厂生产的工业级高性能CompactPCI单板计算机（SBC），隶属于GE VMICPCI系列，是嵌入式实时控制、高速数据采集与信号处理场景中的核心计算组件。该产品原产美国，采用6U CompactPCI标准封装，基于Intel Pentium M/Celeron M处理器，完全兼容PICMG 2.0、PICMG 2.1及PICMG 2.16标准，具备64位/66MHz CompactPCI总线接口及PCI-to-PCI透明桥接功能，可高效实现总线通信与外设扩展。产品配备2个PMC扩展站点、双千兆以太网控制器及丰富的I/O接口，支持远程以太网启动及IPMI管理功能，保形涂层PCB及宽温设计可适应多粉尘、温湿度波动、复杂电磁环境等严苛工业场景，支持多种主流实时操作系统，具备现场编程、故障自诊断及热插拔功能，为工业自动化、数据采集、电子测试等领域的关键任务提供高效、可靠的嵌入式计算解决方案，契合GE在工业嵌入式计算领域的核心技术定位。
品牌 GE（通用电气，美国原厂），所属系列 GE VMICPCI系列、GE Fanuc CompactPCI系列
产品类型 工业级高性能CompactPCI单板计算机（SBC）、嵌入式处理器模块、实时控制计算组件、原厂正品备件
型号 GE VMICPCI-7806（核心型号VMICPCI-7806，无额外功能后缀，衍生型号按配置差异区分）
原产国 美国（GE Fanuc智能平台原厂生产，隶属于GE旗下）
适配设备 嵌入式实时控制系统、数据采集系统、CompactPCI总线背板、PMC扩展子卡、工业自动化设备、自动测试设备（ATS）、精密测控终端、电子测试设备、实验室自动化设备、EnerVista配置软件
核心功能 实时数据处理、CompactPCI总线通信、PCI-to-PCI桥接、PMC扩展、高速以太网通信、远程以太网启动、IPMI管理、故障自诊断、热插拔、视频显示控制、多操作系统支持
产品结构 6U CompactPCI标准尺寸，被动散热设计，工业级紧凑封装，坚固耐用，适配CompactPCI开关柜安装，支持热插拔
处理器 Intel Pentium M处理器（可选1.4GHz、1.6GHz、1.8GHz主频）或Celeron M处理器（1.3GHz主频），Pentium M处理器内置1MB L2缓存，Celeron M处理器内置512KB L2缓存
内存 支持1个200-pin SO-DIMM DDR内存模块，内存容量可配置为256MB、512MB或1GB
存储 配备CompactFlash插槽，可通过BIOS设置为引导设备，支持多种容量可选；提供IDE接口，支持PIO、8237式DMA、Ultra ATA/33、Ultra ATA/66、Ultra ATA/100多种数据传输模式；支持串行ATA接口（通过CompactPCI背板连接器）
BIOS 系统BIOS和视频BIOS均提供于可重编程存储器中，支持灵活配置
扩展槽 2个PMC扩展站点，符合IEEE-1386.1 PCI Mezzanine Card标准，其中1个为3.3V 64位/66MHz站点，1个为5.0V 32位/33MHz站点
总线接口 完全兼容PICMG 2.0 Rev.3.0、PICMG 2.1 Rev.2.0标准，64位/66MHz CompactPCI总线接口，支持PCI-to-PCI透明桥接或不透明桥接
接口资源 双Intel 82546EB以太网控制器，支持10/100/1000BaseTX接口，配备2个标准RJ45前端面板接口及网络状态指示灯；2个16550兼容串行端口，每个端口配备独立16字节FIFO，支持最高115Kbaud波特率，1个通过前端面板RJ45接口连接，2个均支持通过CompactPCI背板访问；2个高速USB 2.0端口（通过CompactPCI背板连接器）；支持PS/2键盘鼠标接口（通过VMIACC-0584背板适配器）
视频控制 内置图形控制器，集成完整功能2D/3D图形加速器，支持像素处理与渲染，最高支持1600×1200显示分辨率，支持模拟和LVDS数字视频输出，视频输出通过CompactPCI连接器（LVDS标准视频BIOS仅支持800×600面板）
定时器 内置可通过软件编程的看门狗定时器，支持中断或重置功能，可编程配置触发方式
管理功能 支持PICMG 2.9 Rev.1.5 IPMI管理功能，通过锆石PM外围设备管理控制器实现；支持高可用性热插拔，符合PICMG 2.1 Rev.2.0标准
支持操作系统 Windows 2000、Windows XP、QNX、Linux、VxWorks
工作温度范围 -40℃至+70℃（宽温版本），常规版本0℃至+60℃，需配合指定流速强制空气冷却
存储温度范围 -40℃至+85℃
相对湿度 5%至95%，无冷凝，可承受40℃时95%湿度环境
防护等级 IP40（防尘设计），整体需安装于控制柜内，具备静电放电、过压、过流多重保护功能
振动 符合工业严苛振动标准，适配工业现场复杂振动环境，具备抗振动结构设计
冲击 符合工业冲击标准，具备良好的抗冲击能力，确保设备在恶劣环境下稳定运行
物理尺寸 6U CompactPCI标准尺寸，约160mm×233mm×200mm
物理重量 约0.8kg（本体重量），运输重量约2.5kg
安装方式 CompactPCI总线背板安装、面板安装，支持热插拔，便于系统集成与维护
操作界面 前端面板配备硬件重置开关、IDE接口活动指示器、板状态指示灯、电源良好指示灯及热插拔蓝色LED指示灯；以太网接口配备活动指示灯，可直观查看设备运行状态
诊断功能 内置完善的故障自诊断模块，支持增强型总线错误处理，可实时监测设备运行状态，快速定位故障原因；支持通过CMOS设置禁用未使用的视频、SATA及USB功能
产品材质 工业级高强度增强型壳体、保形涂层PCB、耐高温绝缘材料，内置抗电磁干扰、防腐蚀、防粉尘防护组件，抗电磁干扰能力符合工业标准
特殊功能 支持远程以太网启动，利用扩展ROM BIOS实现从网络服务器启动，支持PXE、BOOTP、DHCP等网络引导协议；配备可现场更换的CMOS电池，支持电池断开功能便于长期储存；支持作为系统插槽控制器或外围插槽控制器使用
GE VMICPCI-7806为GE原厂正品，适配性极强，可完美适配各类嵌入式实时控制、高速数据采集及信号处理场景，无缝集成到CompactPCI总线系统、工业自动化系统、自动测试设备及实验室自动化系统中，无需额外适配组件，大幅降低系统集成复杂度和调试成本，可作为关键任务场景的核心计算单元，支撑工业自动化、数据采集、图像处理等高精度、高实时性需求。该产品计算、通信及扩展性能优异，采用高性能Pentium M/Celeron M处理器，搭配DDR内存及高速存储接口，可快速处理大量实时数据；双千兆以太网控制器支持高速网络通信，完全兼容PICMG系列标准，64位高带宽CompactPCI总线实现高效总线通信，2个PMC扩展站点可灵活扩展功能，满足不同场景定制需求。产品可靠性突出，采用被动散热设计、工业级高品质元器件及保形涂层PCB设计，具备出色的抗电磁干扰、抗振动冲击能力，宽温工作范围可适应工业自动化、电子测试等严苛场景，-40℃至+70℃的宽温版本可在极端温度环境下连续稳定运行，平均无故障时间长。产品运维便捷，支持热插拔、现场编程和远程调试，完善的故障自诊断功能及总线错误处理机制，便于运维人员快速定位并处理故障，丰富的接口资源可灵活连接各类外设，为工业自动化、数据采集、电子测试等领域的关键任务提供稳定、可靠的嵌入式计算支撑。
