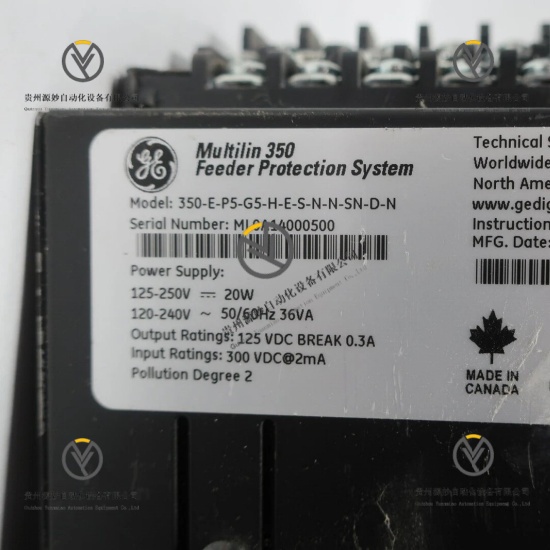

GE 350-E-P5-G5-H-E-S-N-N-SN-D-N 馈线保护继电器

产品说明

GE 350-E-P5-G5-H-E-S-N-N-SN-D-N是美国通用电气（GE）旗下GE Multilin品牌原厂生产的工业级馈线保护继电器，隶属于GE 350馈线保护系统系列，是Multilin 3系列保护继电器平台的核心产品，专为中高压馈线、配电变压器及电容器组设计，承担一次或后备保护、控制及管理功能。该产品原产美国，采用抽出式（drawout）工业封装，无保形涂层，配备标准通信接口，集成完善的电流、电压及频率保护功能，可实现馈线全工况保护与控制。产品支持多种主流工业通信协议，配备前部USB接口和后部RS485接口，具备频率测量、故障诊断、预防性维护、远程监控及现场调试功能，工业级防护设计可适应多粉尘、复杂电磁环境等苛刻工业场景，可无缝集成至电力系统、工业开关柜及自动化控制系统，为中高压馈线、配电变压器等设备提供经济高效、稳定可靠的保护与控制解决方案，契合GE在电力保护领域的核心技术定位。

具体参数

品牌 GE（通用电气，美国原厂），所属系列 GE 350馈线保护系统系列、GE Multilin 3系列保护继电器

产品类型 工业级馈线保护继电器、中高压保护装置、电力系统保护组件、原厂正品备件

型号 GE 350-E-P5-G5-H-E-S-N-N-SN-D-N（完整订货号，每段字符对应不同功能配置，含电源、电流保护、外壳设计等参数）

原产国 美国（GE Multilin原厂生产，全球同步供应）

适配设备 中高压馈线、配电变压器、电容器组、工业开关柜、电力系统、SCADA系统、自动化控制系统、电流互感器、电压互感器

核心功能 馈线保护、配电变压器保护、电容器组保护、过流保护、接地故障保护、频率测量、故障诊断、远程监控、现场调试、数据采集、通信联动、冷负荷拾取、闭锁继电器功能

产品结构 抽出式（drawout）外壳设计，便于维护和测试，可单独订购外壳用于更换或测试场景，体积适中，适配面板安装及改造或新建安装场景

保护功能 相/接地/中性线定时及瞬时过流保护、方向性功率及有功接地故障保护、电弧闪光保护、断路器故障保护、二次谐波闭锁、同步检查功能

电流参数 三相电流输入5A，接地电流输入5A，支持通用CT输入

电压参数 支持电压计量，可监测母线VT A相电压过零点，实现频率测量

频率测量 可测量母线VT A相电压过零点之间的频率，信号经低通滤波器处理，避免零点检测不准确

输入输出 10个触点输入，7个输出（含2个A型触点、5个C型触点）

通信协议 支持Modbus RTU、IEC 60870-5-103、DNP 3.0协议，可选配IEC 61850、OPC-UA协议

通信接口 前部配备USB接口，后部配备RS485接口，支持前后双端口数据交互

电源电压 支持110-230V AC或110-250V DC，适配工业标准电源

编程软件 支持Enervista软件，可实现参数配置、逻辑编程、固件升级及故障分析

显示功能 配备4行文本LCD显示屏，前部面板设有12个LED指示灯，用于显示各类系统状态

故障记录 具备完善的故障诊断及记录功能，可辅助预防性维护，便于故障后独立分析

工作温度范围 -40℃至+60℃，可适应高低温苛刻工业环境

存储/运输温度范围 -40℃至+85℃

相对湿度 5%至95%，无冷凝，可适应高湿度工业场景

防护等级 前部IP40，后部IP10，有效防止粉尘侵入，适配开关柜内安装

抗干扰性能 具备较强的抗电磁干扰能力，采用汽车级元器件，通过加速生命周期测试，性能远超行业标准

物理尺寸 201.51mm×138.2mm×244.2mm，适配面板安装，节省安装空间

物理重量 包装前重量小于12磅（约5.44kg），本体重量适中，便于搬运、安装与维护

安装方式 面板安装，抽出式设计，便于内部组件检修、测试，适配改造或新建安装场景

操作界面 前部面板设有操作按键及LED指示灯、LCD显示屏，可实现参数设置、故障查询、状态监控

诊断功能 内置完善的故障自诊断模块，具备环境监测系统，可监测运行状态，辅助规划预防性维护

产品材质 工业级高强度外壳、耐高压绝缘材料，内置抗腐蚀、防粉尘组件，无保形涂层

特殊功能 支持精确时间同步（IEEE 1588 PTP协议），具备分级密码控制功能，支持可编程逻辑元件，可实现灵活适配；支持区域间跳闸、柔性曲线及多元件、多设定组，减轻电弧闪光危害

产品性能

GE 350-E-P5-G5-H-E-S-N-N-SN-D-N为GE原厂正品，适配性极强，可完美适配中高压馈线、配电变压器、电容器组等多种电力设备，无缝集成到电力系统、工业开关柜、SCADA系统及自动化控制系统中，无需额外适配组件，大幅降低系统集成复杂度和调试成本，可作为中高压电力设备的核心保护与控制单元，支撑设备一次及后备保护、实时监测、远程运维等各类需求。该产品保护、测量及通信性能优异，集成多种完善的保护功能，采用成熟的算法，可快速检测并响应各类电力故障，避免误跳闸或保护不足，有效防止故障扩大；精准的频率测量的功能，搭配低通滤波器，确保测量数据准确，为运维决策提供可靠依据；多种主流通信协议及双通信接口，实现与上位机及其他设备的无缝联动，支持远程监控、参数配置及故障诊断。产品可靠性突出，采用工业级高品质元器件、抽出式设计及严格的测试流程，-40℃至+60℃的宽工作温度范围可适应高低温、高湿度等苛刻工业场景，防护等级达标，抗电磁干扰能力强，使用寿命长，平均无故障时间长，满足电力系统长期稳定运行的保护需求。产品运维便捷，抽出式设计大幅简化检修、测试流程，便于内部组件维护，直观的操作界面及完善的故障诊断、记录功能，可帮助运维人员快速定位故障、分析原因，远程监控与编程功能减少现场巡检频次，内置环境监测系统可辅助规划预防性维护，大幅提升运维效率，为中高压电力系统的安全稳定运行提供可靠保护支撑。

应用领域

电力行业

工业制造行业

石油天然气行业

冶金行业

矿山行业

化工行业

水处理行业

轨道交通行业

新能源行业

商业建筑供配电领域

公共设施供配电领域

火力发电行业

水力发电行业

同系列型号

GE 350-E-P5-G5-H-E-S-N-M-SN-D-N

GE 350-E-P5-G5-H-E-S-N-N-SN-D-H

GE 350-C-P5-G1-H-S-M-N-P-SN-D-N

GE 350-E-P0-G0-H-E-E-N-N-SN-N-N

GE 350-E-P1-G1-H-E-S-N-M-3E-D-N

GE 350-E-P5-G5-H-E-E-N-M-1E-D-N
