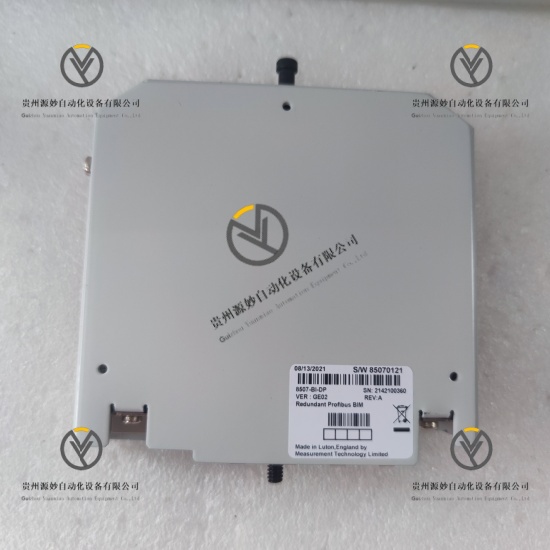

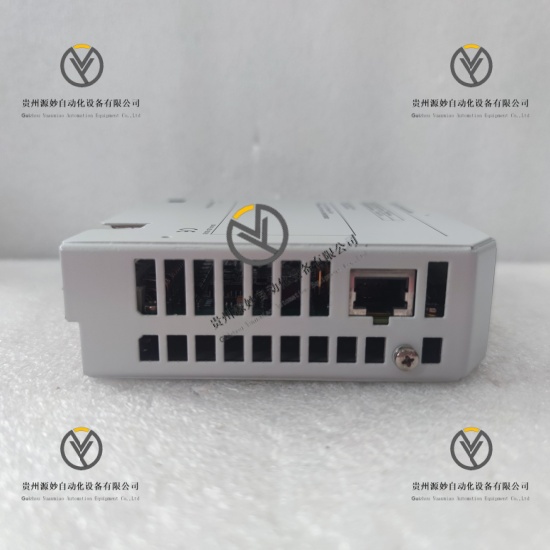

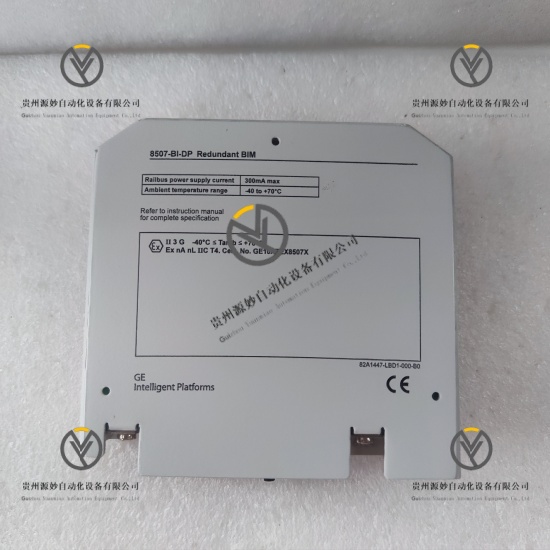

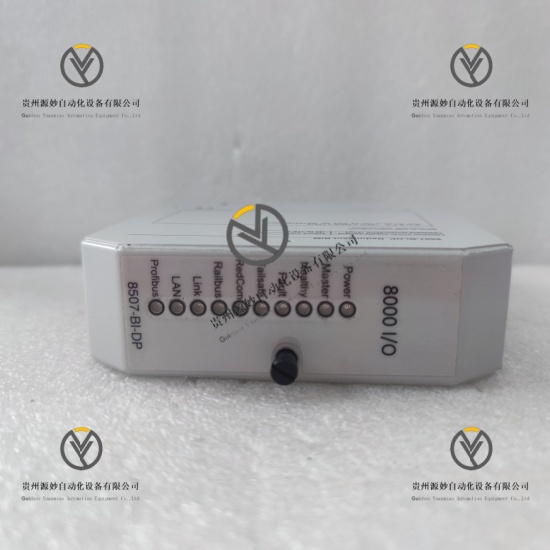

GE 8507-BI-DP 8507-BI-DP-01 总线接口模块

产品说明

GE 8507-BI-DP及衍生型号8507-BI-DP-01是PAC8000控制系统专用BIM总线接口模块，核心用于实现PAC8000系列I/O单元与PROFIBUS-DP主站系统的数据交互与总线组网。模块适配8701-CA-BI载体底座，支持双模块冗余组网架构，兼容标准PROFIBUS-DP工业总线协议，集成高速数据传输、设备故障诊断、HART协议透传、非易失性配置存储等核心功能。模块可集中挂载多路I/O模块，统一完成现场信号汇总与总线上传，适配工业高危、连续生产工况，是PAC8000分布式控制系统总线拓展与数据通信的核心功能单元。

具体参数

设备类型 PROFIBUS-DP总线接口BIM模块

适配系统 GE PAC8000分布式控制系统

适配底座 8701-CA-BI冗余载体底座

总线协议标准 EN-50170 PROFIBUS-DP

物理传输介质 RS-485

最大通信波特率 12Mbaud

电气隔离电压 500V

最大挂载I/O模块数量 24路

输入数据最大长度 240字节

输出数据最大长度 240字节

配置存储方式 非易失性内存存储

组网模式 支持双模块冗余总线组网

功能拓展 支持HART协议透传、扩展诊断报文

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

工作相对湿度 5%至95%无冷凝

安装方式 DIN导轨安装、面板嵌入式安装

核心功能 总线数据交互、I/O模块集中组网、冗余通信备份、HART设备透传通信、总线故障诊断、系统参数固化存储、分布式信号汇总上传

产品性能

高速通信性能，最高支持12Mbaud总线传输速率，数据收发延迟低，可快速完成多路I/O信号与主控系统的实时同步，满足工业高速数据采集调控需求。

冗余容错性能，支持双模块冗余部署，单模块故障时备用模块无缝接替工作，杜绝总线断连与系统停机，保障关键工况持续稳定运行。

协议适配性能，严格契合EN-50170行业标准，原生支持PROFIBUS-DP通信，兼容HART协议透传，可对接各类智能现场仪表与执行设备。

隔离防护性能，具备500V电气隔离能力，有效阻断总线侧与现场设备侧电气串扰、电压冲击，保护模块与主控系统电路安全。

挂载拓展性能，单模块可稳定挂载24路I/O模块，支持大批量现场点位集中组网，大幅拓展PAC8000系统总线接入容量。

数据存储性能，搭载非易失性内存，设备断电后可永久固化配置参数，上电自动加载参数，无需重复组态调试。

环境适配性能，超宽工业温湿度工作区间，抗电磁干扰、抗高低温老化，适配工厂、能源、化工等复杂工业连续运行工况。

型号解析

8507：GE PAC8000系列总线接口专属系列编码

BI：Bus Interface总线接口功能模块标识

DP：PROFIBUS-DP总线协议适配规格代码

01：硬件优化升级定型版本后缀编号
