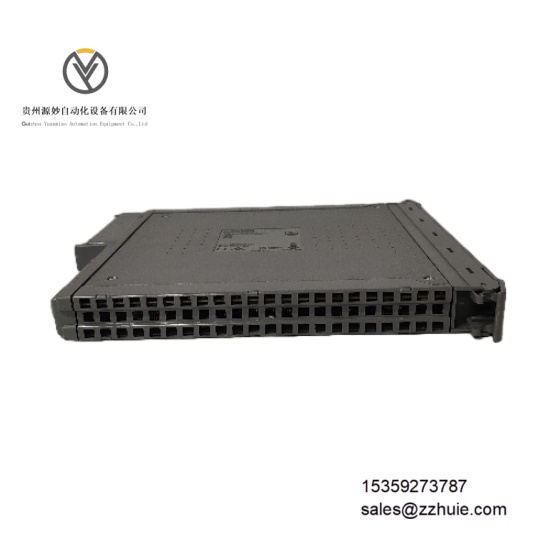

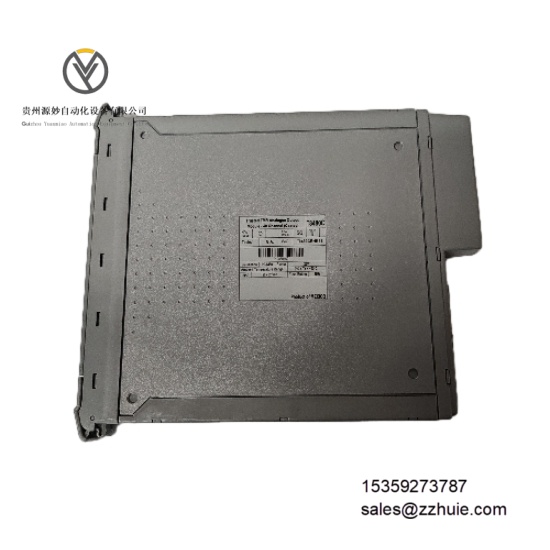

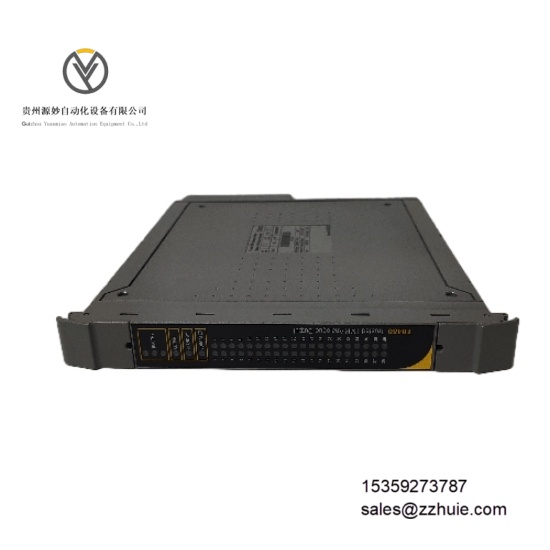

Ics Triplex T8480C  三重化冗余（TMR）数字输入模块

产品说明

Ics Triplex T8480C 是一款工业级高性能三重化冗余（TMR）数字输入模块，隶属于 Trusted Safety Instrumented System（SIS）系列。核心功能是为安全关键型工业过程提供可靠的数字信号采集与传输，通过 16 路独立三重化隔离通道实时采集现场干接点或光电隔离信号，经 TMR 表决逻辑处理后上传至安全控制器，集成故障自诊断与通道状态监测功能，适配 Trusted 系列控制系统，是保障安全联锁逻辑准确执行的核心输入组件。

具体参数

电气参数

工作电压 双 24VDC 冗余供电，输入范围 18-32VDC

输入通道 16 路独立数字输入通道，通道间三重化隔离

输入信号类型 干接点信号、光电隔离输入信号（PNP/NPN 兼容）

隔离等级 通道间、通道与系统间电气隔离，隔离电压 1500V AC

输入电流 每通道典型 7mA，最大 10mA

响应时间 信号输入响应时间≤1ms

通信协议 兼容 Trusted Tricon Bus 冗余通信协议

保护功能 内置过压保护、短路保护、反极性保护、电磁屏蔽保护

安全等级 符合 IEC 61508 标准，达到 SIL 3 安全完整性等级

认证标准 符合 IEC 61508、IEC 61511、UL 1998、ATEX、IECEX 认证标准

机械参数

外形尺寸 84mm×110mm×40mm，结构紧凑适配 Trusted 标准机架

重量 约 0.45kg，轻量化设计便于模块扩展部署

安装方式 35mm DIN 导轨安装或 Trusted 系统机架式安装，适配标准工业控制柜

外壳材质 工业级高强度金属外壳，具备电磁屏蔽与抗冲击性能

连接方式 插拔式背板连接器 + 弹簧压接端子，适配 0.5-1.5mm² 屏蔽线缆

防护等级 IP20，适配室内工业控制柜环境

状态指示 每通道配备运行 / 故障 LED 指示灯，模块级电源、系统状态 LED 灯

环境参数

工作温度 -20℃至 60℃，全温度范围无性能降额

存储温度 -40℃至 85℃，满足极端仓储与运输要求

相对湿度 5% 至 95%（无冷凝），适配高湿工业场景

抗振动性能 符合 IEC 60068-2-6 标准，5Hz-500Hz 频率范围 2g 加速度

抗冲击性能 符合 IEC 60068-2-27 标准，15g 加速度（持续 11ms）

电磁兼容 符合 EN 55014-1、EN 55014-2 标准，抗外部电磁干扰能力达标

产品性能

冗余架构可靠，TMR 三重化输入设计 + 独立表决逻辑，确保信号采集无单点故障

安全等级卓越，SIL 3 认证满足高风险场景安全要求，诊断覆盖率≥99.9%

通道隔离彻底，1500V AC 电气隔离，避免通道间干扰与电压冲击，保障信号纯净

响应速度快捷，≤1ms 信号响应时间，适配安全联锁逻辑快速执行需求

信号兼容性广，支持干接点、光电隔离多类型输入，适配各类工业传感器

安装扩展便捷，模块化设计 + 插拔式连接，支持在线热插拔，不影响系统运行

环境适应性强，宽温运行与高湿耐受能力，耐受工业粉尘、电磁干扰等恶劣工况

系统兼容性优，无缝适配 Trusted T9100/T9300 等安全控制器，支持海量模块扩展
