Ics Triplex T8300 标准扩展机架

产品说明

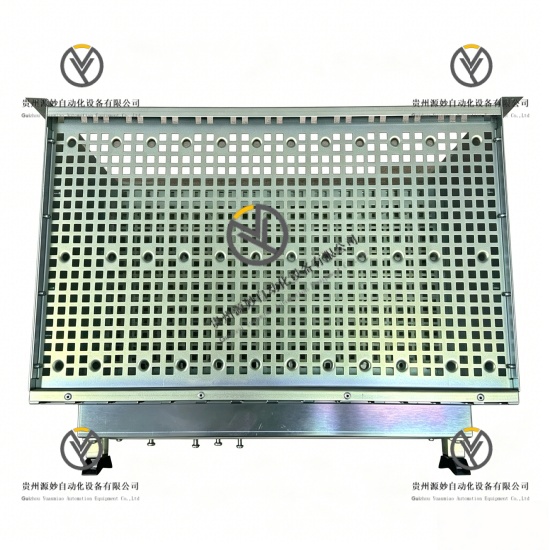

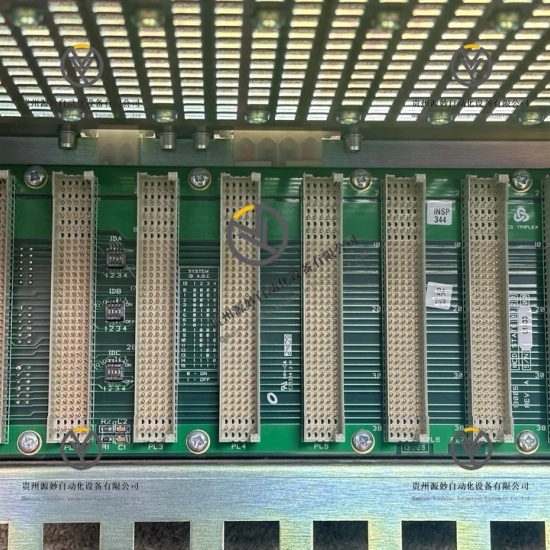

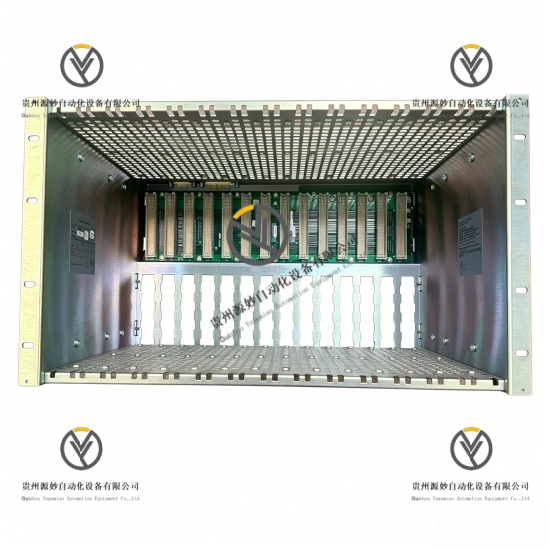

ICS Triplex T8300 是施耐德电气旗下ICS Triplex公司设计的Trusted系列标准扩展机架，专为Trusted TMR（三重模块冗余）安全控制系统开发，用于系统I/O容量的可靠扩展。该机架采用坚固的工业级金属结构，提供12个标准I/O模块插槽，支持热插拔操作，集成冗余电源输入接口与背板通信总线，符合IEC 61508 SIL 3安全认证标准，耐受工业环境中的电磁干扰与温度波动，确保在安全关键系统中提供稳定、可靠的I/O扩展能力，广泛应用于各类工业安全与过程控制系统中。

具体参数

设备类型 Trusted系列标准扩展机架

插槽数量 12个标准I/O模块插槽，兼容全系列Trusted I/O模块

背板总线 高速冗余通信总线，数据传输速率100Mbps

电源输入 双路冗余24Vdc，支持热插拔电源模块

电源接口 2个标准电源连接器，支持冗余电源配置

扩展能力 单个主控制器最多支持10个T8300扩展机架

系统容量 单个系统最多支持5000个I/O点

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 0%至95%，非冷凝

防护等级 IP20（前面板）

绝缘强度 2.5kV AC，1分钟（输入/输出/电源之间）

电磁兼容 符合IEC 61000-4系列标准

安全认证 IEC 61508 SIL 3，TÜV Rheinland认证

安装方式 标准19英寸机架安装，兼容工业标准机柜

尺寸规格 483mm×268mm×312mm（宽×高×深）

设备重量 约5千克（11.02磅）

兼容性 兼容Trusted TMR系统所有控制器型号

冷却方式 强制通风冷却，集成冗余风扇模块

诊断功能 支持机架级与模块级故障诊断，实时状态监测与报警

产品性能

高安全性能，符合IEC 61508 SIL 3标准，适用于安全关键系统。

TMR冗余兼容性能，支持2oo3表决架构，消除单点故障。

灵活扩展性能，12个标准I/O插槽，单个主控制器最多支持10个扩展机架。

高速通信性能，100Mbps冗余背板总线，确保实时数据传输。

冗余电源性能，双路24Vdc冗余输入，支持热插拔电源模块，提高系统可用性。

宽温适应性能，-20℃至+70℃工作温度范围，适配各类工业环境。

高抗干扰性能，符合IEC 61000-4系列标准，耐受工业电磁干扰。

热插拔兼容性能，支持在线更换I/O模块，不影响系统正常运行。

高可靠性性能，工业级金属结构，MTBF≥150,000小时，确保长期稳定运行。

全面诊断性能，支持机架级与模块级故障诊断，实时监测运行状态并报警。

无缝集成性能，兼容Trusted TMR系统所有控制器型号，支持系统平滑扩展。

大容量支持性能，单个系统最多支持5000个I/O点，适配大型控制系统。

型号解析

T：产品系列代号，ICS Triplex Trusted系列安全模块/机架

83：产品类型代号，扩展系统相关产品系列

00：产品序号，区分同系列不同配置型号（标准12槽扩展机架）
