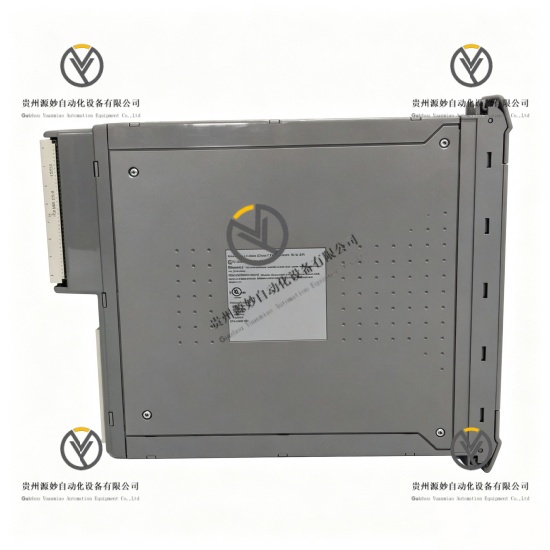

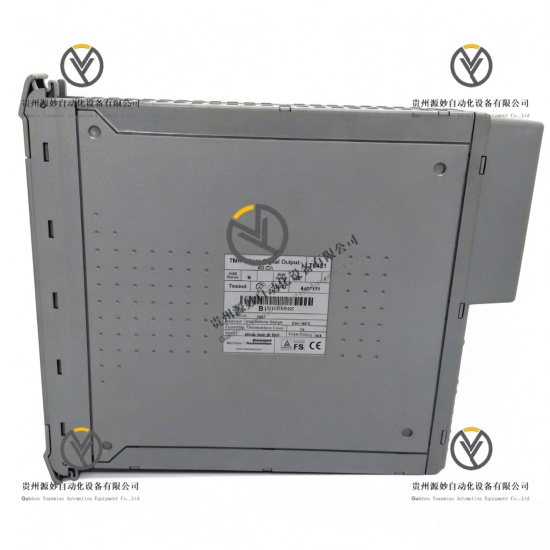

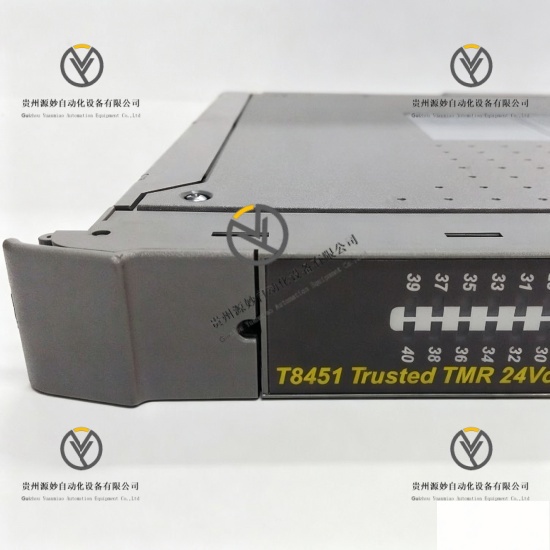

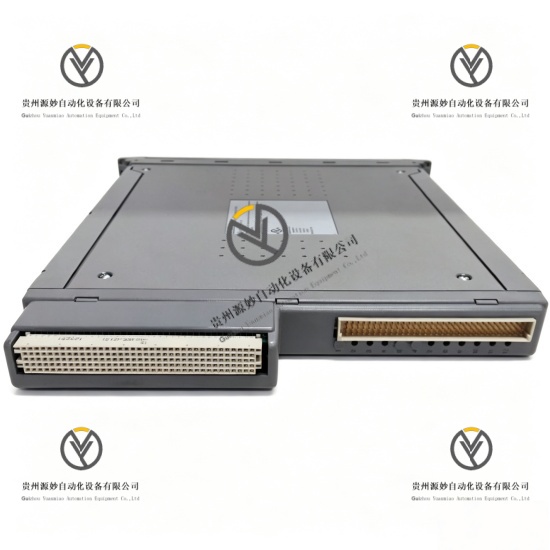

ICS Triplex T8451  数字输出模块

产品说明

ICS Triplex T8451是Trusted TMR三重冗余安全仪表系统数字输出模块，属于SIS安全控制系统I/O硬件单元。该模块接收处理器下发控制指令，输出数字开关信号驱动现场电磁阀、继电器等执行设备，内置三取二表决容错电路，具备回路断线、短路、负载异常检测能力，支持事件顺序记录SOE功能。模块支持热插拔，满足IEC61508 SIL3安全等级要求，可直接安装于Trusted系列I/O机架，在化工、电力高危工业环境中长期连续运行，输出回路故障时维持系统安全联锁逻辑不中断。

具体参数

设备类型 三重冗余数字输出模块

适配系统 ICS Triplex Trusted TMR安全控制系统

核心功能 数字开关信号输出，现场执行机构驱动，回路故障检测，SOE事件顺序记录，内部三取二表决，热插拔支持

系统供电电压 20‑32V DC

现场输出电压 18‑32V DC

输出通道数量 40路，分为5组，每组8通道

单通道连续输出电流 2A

单组最大输出电流 8A

SOE事件分辨率 1ms

安全认证等级 IEC61508 SIL3

系统架构 TMR三重模块冗余

热插拔 支持

整机重量 1.13kg

外形尺寸 300mm×30mm×241mm

安装规格 标准I/O机架插槽安装

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%‑95%，非冷凝环境

防护机制 过流保护，回路断线检测，短路故障诊断，负载状态监测

运行模式 24小时不间断指令输出，通道状态采集，故障上报，事件记录存储

产品性能

三重冗余容错运行性能，采用TMR三取二表决机制，单通道内部故障不影响整体输出与安全联锁执行。

多路通道驱动性能，集成40路独立数字输出通道，分组供电设计，适配多台现场执行设备同步管控需求。

完整回路诊断性能，实时检测接线断线、负载短路、负载异常状态，精准识别现场回路故障点位。

事件记录性能，搭载SOE事件顺序记录功能，1ms时间分辨率，完整留存输出动作时序数据用于事故追溯。

不停机维护性能，支持机柜带电热插拔，模块更换无需整套安全系统停机。

安全等级合规性能，硬件设计满足IEC61508 SIL3安全标准，适配高危工艺安全仪表系统使用场景。

严苛工况稳定性能，工业级元器件选型，耐受工业现场电磁干扰、温度波动工况。

系统即插适配性能，原生匹配Trusted机架背板总线，插槽直装，无需额外转换配件。

型号解析

T：Trusted平台标识，代表ICS Triplex可信安全系统硬件系列

84：I/O功能分组编码，代表Trusted系列数字输出硬件组别

51：硬件版本编码，代表40通道分组型数字输出模块定型硬件版本
