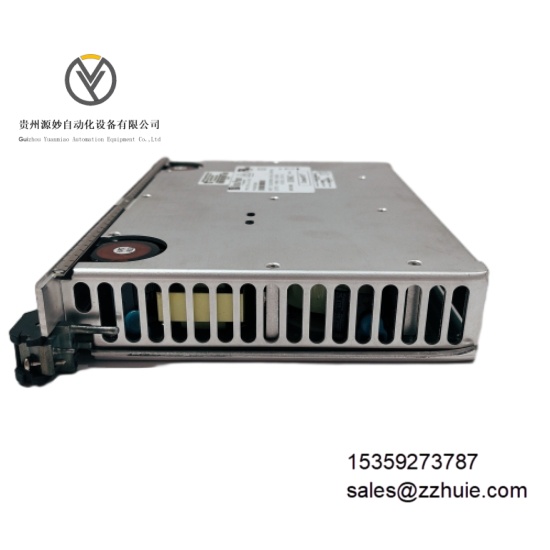

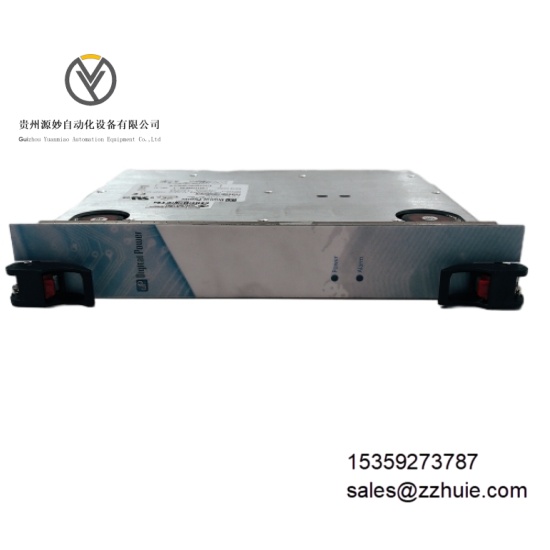

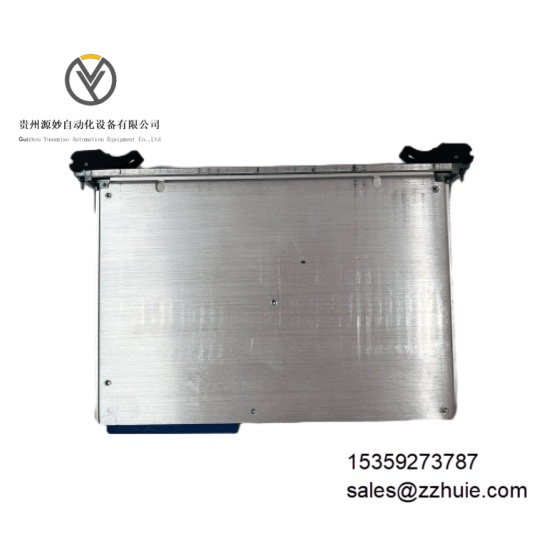

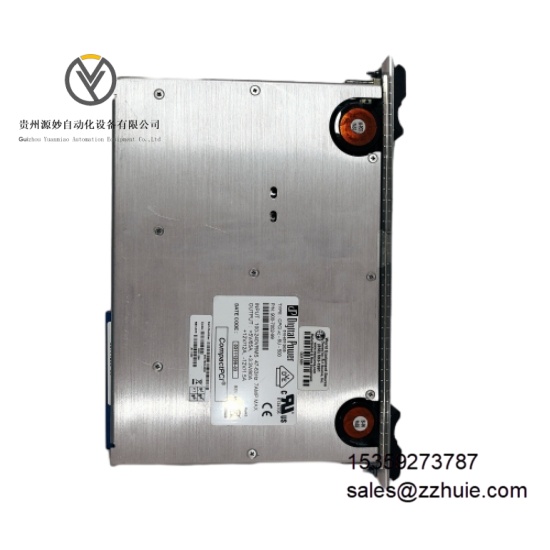

Telkoor CPCI-AC-6U-500 900-7002-99  电源模块

产品说明

Telkoor CPCI-AC-6U-500 900-7002-99 是 Telkoor 推出的工业级 CompactPCI 电源模块，核心功能为 CPCI 架构系统提供稳定、持续的直流供电，额定输出功率达 500W。该产品完全符合 PICMG 2.11 电源接口标准，采用双转换器并联设计，分别独立供给 3.3V 和 5V 输出，可最大化两输出通道的电流承载能力。集成热插拔、软启动及完整的输入输出保护机制，适配 19 英寸机架式 CPCI 系统，能直接对接各类 CPCI 板卡与设备，是工业控制、军事航空等严苛环境下供电系统的关键组件。

具体参数

• 电气参数输入电压：85-264Vac，单相自动量程输入频率：47-435Hz功率因数：230Vac 满载下典型值 0.98，115Vac 满载下典型值 0.99额定功率：500W 连续输出输出电压：+3.3V、+5V、+12V、-12V 多路直流输出电流：3.3V 输出最大可达 80A转换效率：230Vac 满载下 > 80%，120Vac 满载下 > 76%输入保护：10A 250Vac 慢熔 IEC 型线路保险丝，压敏电阻瞬态抑制输出保护：过压、欠压、过流、短路、过热保护接口类型：47 针 Positronic 或同类标准连接器冗余支持：集成 ORing FET / 二极管，支持 N+1 冗余模式与并联均流

• 环境参数工作温度：-20℃至 55℃，55℃-70℃ 降额输出存储温度：-40℃至 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体）抗干扰性能：符合 Mil STD 461E、EN 55022 A 标准

• 机械参数外形尺寸：6U×8HP×160mm（符合 CPCI 机械规范）外壳材质：铝制外壳，兼具散热与 RFI 屏蔽功能重量：约 1.8kg安装方式：19 英寸机架垂直插入式安装状态指示：前端 LED 指示灯，显示电源运行与故障状态

产品性能

功率密度高，6U 尺寸实现 500W 功率输出，功率密度达 83.3 瓦 / 立方英寸，适配紧凑型 CPCI 系统布局需求。

转换效率优异，宽电压输入范围内保持高效能输出，230Vac 满载效率超 80%，降低能耗与散热负担。

输出稳定性强，双转换器并联设计保障 3.3V 与 5V 通道大电流供给，结合同步整流技术，输出纹波低，电压精度控制在 ±1% 以内。

系统兼容性佳，完全符合 PICMG 2.11 标准，47 针标准接口直接适配 CPCI 2.0/3.0 架构设备，无需额外转接模块。

运行可靠性高，集成多重电气保护与电磁屏蔽设计，-20℃至 55℃宽温环境下稳定工作，平均无故障时间（MTBF）≥1×10⁵小时。

维护便捷性优，支持热插拔功能，可在系统不停机状态下更换模块，前端 LED 指示灯实时反馈状态，简化故障排查流程。
