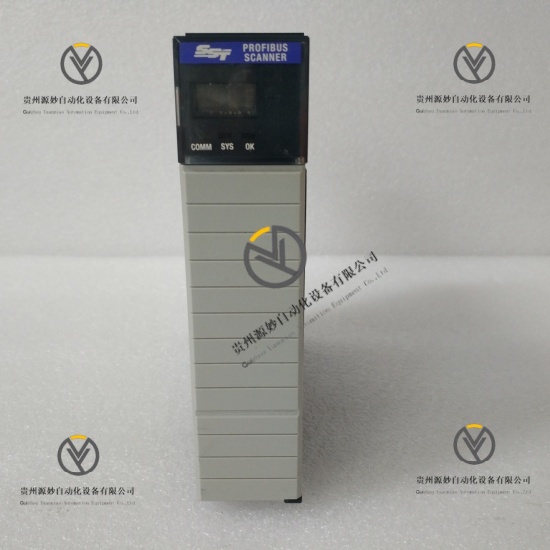

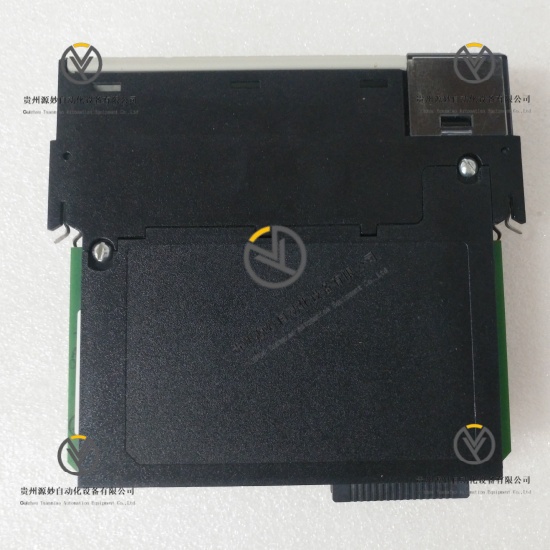

SST SST-PFB-CLX I/O扫描器模块
产品说明
SST SST-PFB-CLX是美国SST（Woodhead）品牌旗下PROFIBUS DP远程I/O扫描器模块，隶属于莫仕Molex Brad Communications系列，专为罗克韦尔Allen-Bradley ControlLogix处理器设计。核心功能是作为ControlLogix系统与PROFIBUS DP网络的通信接口，以主站/扫描器模式实现控制器与DP现场设备的确定性数据交互，支持远程I/O、驱动器及自动化设备的接入与管控。模块配备RS-232配置端口与RS-485 PROFIBUS接口，兼容FDT/DTM工程工具与RSLogix编程软件，可直接安装于ControlLogix机架插槽，无缝集成至Logix架构，为分布式工业自动化系统提供稳定可靠的通信支撑。
具体参数
品牌 SST（Woodhead，美国品牌，隶属于莫仕Molex）
产品系列 Brad Communications系列PROFIBUS模块
产品类型 PROFIBUS DP远程I/O扫描器模块
型号 SST-PFB-CLX
工作电压 5VDC、24VDC双供电

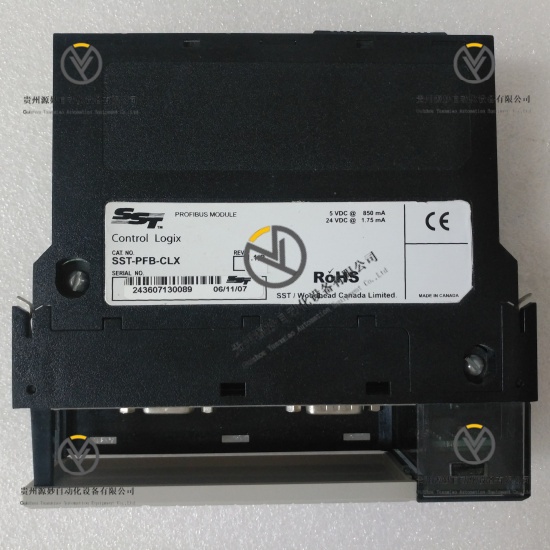

功耗 5VDC时850mA，24VDC时1.75mA

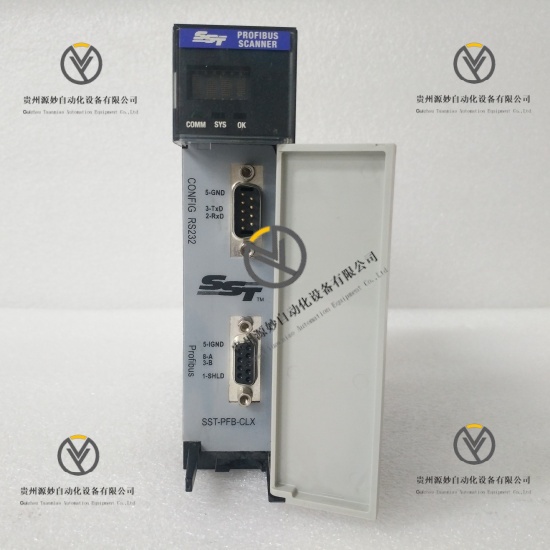

通信接口 1个RS-232配置端口，1个RS-485 PROFIBUS DP接口
支持协议 PROFIBUS DP V0/V1（主站/从站模式），Class 1&2服务
数据空间 输入1984字节，输出1968字节（用户自定义）
适配系统 Allen-Bradley ControlLogix、SLC 500、CompactLogix系列
安装方式 ControlLogix机架插槽安装
物理尺寸 3.5cm×14.6cm×13.8cm
物理重量 约0.2kg
工作温度范围 0℃至+60℃
存储温度范围 -40℃至+85℃
认证 符合FDT V1.2规范，CE认证
产品性能
具备PROFIBUS DP主站/从站双向功能，支持DP-V1服务，可同时管控多个远程I/O设备与驱动器，确定性通信机制保障数据交换的实时性与稳定性，满足工业自动化高速控制需求。
双端口架构分工明确，RS-232端口负责配置、诊断与参数管理，RS-485接口优化DP网络通信，搭配自定义大尺寸数据空间，可适配大规模分布式设备接入。
完美兼容ControlLogix系统机架，无需额外适配模块即可实现背板集成，支持PLC运行模式下在线修改配置，动态添加/移除DP从站，运维便捷性极强。
支持通过RSLinx软件远程监控与配置，兼容Pactware、FieldCare等FDT工程工具，集成完善故障诊断功能，可快速定位网络与设备异常，降低停机损失。
工业级坚固设计，抗电磁干扰能力优异，可在高低温、多干扰的恶劣工业环境中长时间稳定运行，与前序型号100%向后兼容，适配系统升级需求。
低功耗设计契合ControlLogix电源预算，体积紧凑不占用过多机架空间，支持本地及远程（通过CIP网络）机架安装，部署灵活性高。
