Prosoft MVI69-PDPMV1是美国Prosoft Technology公司原厂生产的工业级PROFIBUS DP-V1主站通信模块，隶属于Prosoft MVI69系列，是工业自动化系统中罗克韦尔PLC与PROFIBUS DP网络互联互通的核心通信组件。该产品原产美国，由罗克韦尔自动化授权开发，采用工业级强化封装及光电隔离设计，专为罗克韦尔CompactLogix、MicroLogix系列PLC设计，核心功能是将PLC无缝接入PROFIBUS DP-V1网络，作为DP主站管理和控制各类PROFIBUS从站设备，实现协议转换、实时数据交互及非循环通信，通过PLC背板与CPU高效交换数据，采用标准1769单插槽设计，可无缝集成到工业自动化生产线、分布式控制系统（DCS）、设备监控系统中，能在严苛工业环境中长期稳定运行，为罗克韦尔PLC与PROFIBUS网络的协同运行提供可靠通信支撑。
品牌 Prosoft（Prosoft Technology Inc.），所属系列 Prosoft MVI69系列
产品类型 工业级PROFIBUS DP-V1主站通信模块、PLC扩展通信模块、工业控制通信组件、Prosoft原厂备件
型号 Prosoft MVI69-PDPMV1
原产国 美国（Prosoft原厂生产，罗克韦尔自动化授权开发）
适配设备 罗克韦尔CompactLogix L1/L2/L3/L4系列PLC、MicroLogix 1500 LRP PLC、PROFIBUS DP从站设备、变频器、远程I/O、阀岛、工业传感器、执行器、分布式控制系统（DCS）、自动化生产线设备
核心功能 PROFIBUS DP-V1主站控制、协议转换、实时数据交互、非循环通信、从站管理、网络诊断、数据缓存、PLC背板数据交换
通信协议 支持PROFIBUS DP-V1协议、符合IEC 61158、EN 50170标准，支持DP-V0和DP-V1功能

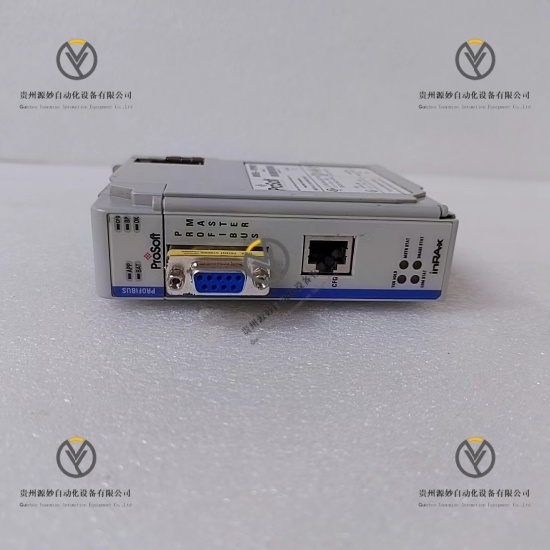

通信接口 1个9针D-sub（DB-9F）光隔离型RS-485接口、1个RJ45（DB-9M）CFG配置端口（仅RS-232）
数据传输速率 自动检测，9.6Kbps至12Mbps，最高可达12Mbps
最大从站数 最多支持125个从站（取决于数据量，使用中继器可扩展）
数据交换能力 支持1536循环字节输入和1536字节输出数据，通过PLC右侧扩展接口与CPU异步交换数据
主站命令 支持DP-V1非循环通信，用于参数化和诊断，支持同步和冻结命令、PROFIdrive 3.1参数读写
配置方式 支持ProSoft Configuration Builder（PCB）软件图形化配置、调试及诊断，可导入GSD文件
供电方式 通过PLC 1769背板供电，无需独立供电
电流负载 最大800mA @ 5VDC，电源距离额定值为2（L43和L45需安装在1769总线前2个插槽）
工作温度范围 0℃至60℃
存储温度范围 -40℃至85℃
相对湿度 5%至95%，无冷凝
防护等级 IP20（需安装于机柜内）

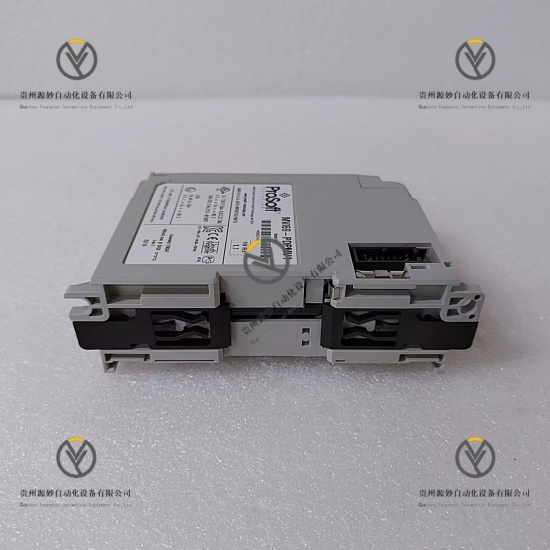

物理规格 标准1769单插槽模块
物理重量 约0.25kg
安装方式 1769背板插槽安装，适配罗克韦尔标准PLC机架
诊断功能 配备电源、模块状态、网络通信、主站令牌持有等LED指示灯，支持软件诊断工具，可上传故障信息
产品材质 工业级强化阻燃塑料外壳、耐高温绝缘材料，内置光耦隔离组件
加工定制 否

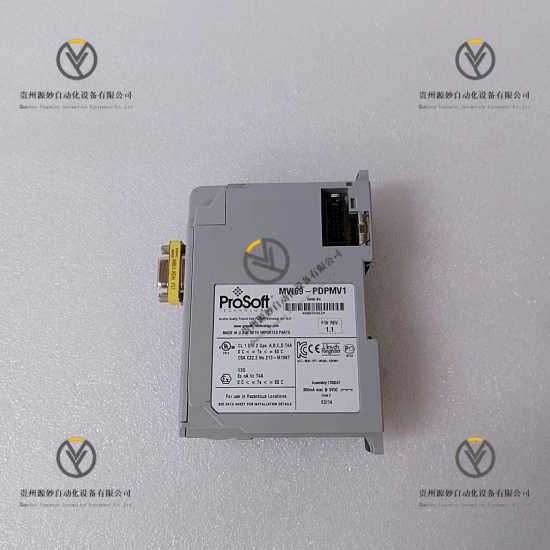

认证标准 符合CE、CSA、UL508、ATEX、DNV、GOST-R等相关认证标准
质保期限 36个月（Prosoft原厂质保，提供免费无限制技术支持）
Prosoft MVI69-PDPMV1为Prosoft原厂正品，适配性极强，专为罗克韦尔CompactLogix、MicroLogix系列PLC设计，兼容1769背板，可直接作为PLC输入/输出模块识别，无需额外适配组件，无缝集成到罗克韦尔控制系统中，大幅降低系统集成复杂度。该产品通信性能优异，支持最高12Mbps的数据传输速率，可实现PLC与PROFIBUS从站设备的实时数据交互，无明显延迟和丢包，支持125个从站管理和1536字节的输入输出数据传输，满足多设备、多参数的工业控制需求，同时支持DP-V1非循环通信，可完成参数化和诊断功能，适配各类PROFIBUS DP从站设备。产品可靠性突出，采用工业级高品质元器件和光隔离设计，具备优异的抗电磁干扰能力，可在0℃至60℃宽温环境及多尘、强电磁干扰等严苛工况下连续稳定运行，通过多项国际认证，3年原厂质保及免费技术支持进一步保障设备长期可靠运行。模块化插槽设计便于安装、维护和系统扩容，通过专用配置软件可快速完成参数设置、GSD文件导入和故障诊断，附带梯形图样例文件，降低编程和运维成本，为罗克韦尔PLC与PROFIBUS网络的高效协同提供稳定、高效的通信支撑。
